БАЛКИ І балочної конструкції

Балками називають конструктивні елементи суцільного перерізу, що працюють на вигин. Балки в будівництві широко застосовуються в різних перекриттях, на робочих майданчиках, естакадах, мостах та інших спорудах.

Суцільні балки зазвичай застосовуються для відносно невеликих прольотів і при великих навантаженнях на відміну від наскрізних балок (ферм).

Загальна характеристика балок і балкових клітин.

За статичної схемою балки бувають: розрізні; консольні; нерозрізні.

Розрізні балки в металевих конструкціях набули найбільшого поширення. Нерозрізні і консольні балки економічніше по витраті металу, але значно складніше у виготовленні і монтажі.

Сталеві балки по типу перетину поділяються на:

Прокатні балки прості і дешеві, але мають обмеження сортаменту.

За способом з'єднання між собою елементів складові балки поділяються на (рис. 1):

Мал. 1. Перетини балок:

а - складене двотавровий;

б - двотавровий з розвиненим верхнім поясом;

г - складене клепання

Перші мають дуже широке застосування. Клепані балки застосовуються для конструкцій під важкі динамічні та вібраційні навантаження.

Застосовуються балки з елементів з різними марками сталей, а також попередньо напружені балки.

Система несучих балок, що утворюють конструкцію перекриттів, називається балочної кліткою.

Залежно від розрахункового навантаження і конструкцій в плані балкові клітки можуть бути трьох типів (рис.2, а-в):

У спрощеній балочной клітці навантаження з балок настилу передається на стіни або інші несучі конструкції, що обмежують майданчик.

У нормальній - навантаження з балок настилу передається на головні балки, які, в свою чергу, передають навантаження на проміжні опори.

У ускладненою - ще більш багатоступенева передача навантаження: настил спирається на балки настилу, балки настилу - на допоміжні і допоміжні - на головні.

Балки настилу зазвичай проектують з прокатних балок прольотом 5-7 м, що і визначає тип балочної клітки.

Розмір від нижнього пояса головної балки до верху настилу називається будівельною висотою балочної клітки (рис.3, а-в).

Сполучення балок в клітці може бути поверховим (рис. 3, а), в одному рівні (рис.3, б), зниженим (рис. 3, в).

РОЗРАХУНОК БАЛКИ настил балочної клітки НОРМАЛЬНОГО ТИПУ

У порівнянні з головною балкою, балка настилу є найменш завантаженим елементом. Традиційно в конструкціях найменш навантажені елементи виконують з прокатних профілів - двутавров.

Підбір перерізу балки настилу виконують в такій послідовності:

1. Визначають значення рівномірно розподіленим погонной нормативного навантаження:

де g н - постійна нормативне навантаження;

р н - тимчасова нормативне навантаження;

а - крок балок настилу.

2. Визначають розрахункове значення рівномірно розподіленого навантаження:

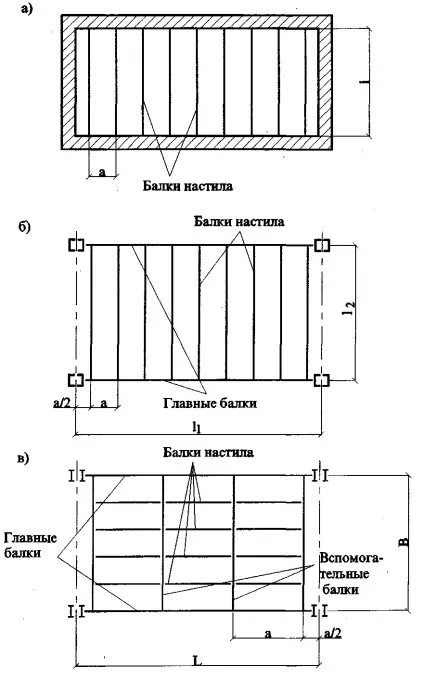

Мал. 2. Типи балкових клітин:
