Баластний шар для залізничної колії влаштовується з сипучих і добре проводять воду матеріалів. Він повинен забезпечувати стійкість шляху і володіти пружними властивостями. Як баласт застосовується щебінь, азбест 1. гравій, пісок.
При особливо важкому типі верхньої будови колії для влаштування баластного шару застосовується щебінь на подушці з піску, а також азбест.
При важкому типі верхньої будови застосовується щебінь і азбест на подушці з піску.
При нормальному типі верхньої будови колії може застосовуватися будь-який вид баластного матеріалу.
На рис. 3 - 12 дані поперечні профілі баластної призми (розміри на рис. 3 - 12 вказані в метрах), які були введені в 1964 р для застосування при реконструкції, а також при капітальному і середньому ремонтах, якщо при цьому передбачена постановка шляху на щебінь і азбест. Основні розміри баластної призми наведені в табл. 4.
Таблиця 4. Основні розміри баластної призми
Типи верхньої будови колії
Ширина плеча вказана для випадку застосування шпал довжиною 2,70 м; при шпалах іншої довжини (2,75 або 2,80 м) плече зменшується.
* На кривих ділянках колії радіусом менше 600 м плече баластної призми з зовнішнього боку кривої приймається рівним 35 см.
Примітка. При подушці з гравію товщину шару щебеню або азбесту можна зменшувати на 5 см за рахунок збільшення на цю величину товщини подушки.
На поперечних профілях щебеневої призми розміри дані для щільного складання баластних матеріалів. При укладанні щебеню знову, товщину його під шпалою слід збільшувати для компенсації опади на 20% проектної товщини при розмірах частинок щебеню 25 - 70 мм і на 15% при розмірах частинок 40 - 70 мм.
Верх щебеневого баластного шару при дерев'яних шпалах повинен бути на 3 см нижче їх верхньої пласті, а при залізобетонних шпалах - в одному рівні з верхньої пластью їх середній частині.
При нових профілях баластної призми повинна передбачатися узбіччя земляного полотна шириною 50 - 60 см.
Креслення баластної призми наведені з подушкою з піску.
При подушці з гравію та інших відповідних йому матеріалів розміри баластної призми повинні бути змінені відповідно до табл. 4.
До 1964 року в баластних призмах допускалася товщина щебеневого шару до 25 см, а крутизна схилів до 1: 1,25. Ширина плеча баластної призми повинна бути не менше 25 см, а ширина узбіччя - не менше 50 см.

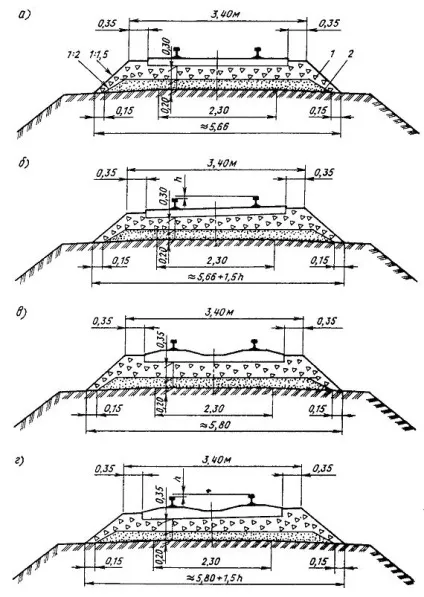

Чорт. 3. Поперечні профілі баластної призми з щебеню на піщаній подушці для особливо важкого типу верхньої будови колії на одноколійних ділянках:
а, б - відповідно в прямих і кривих на дерев'яних шпалах;
в. г - то ж на залізобетонних шпалах;
h - підвищення зовнішньої рейки; 1 - щебінь; 2 - пісок

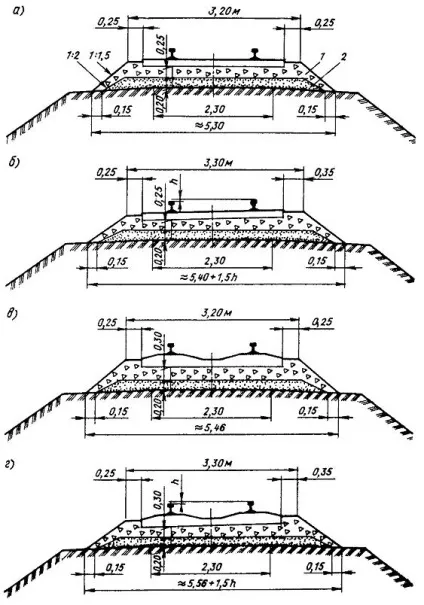

Чорт. 4. Поперечні профілі баластної призми з щебеню на піщаній подушці для важкого типу верхньої будови колії на одноколійних ділянках:
а, б - відповідно в прямих і кривих на дерев'яних шпалах;
в. г - то ж на залізобетонних шпалах;
h - підвищення зовнішньої рейки; 1 - щебінь; 2 - пісок

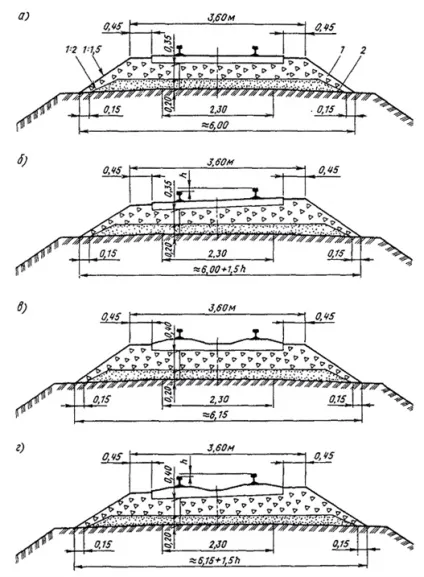

Чорт. 5. Поперечні профілі баластної призми з щебеню на піщаній подушці для нормального типу верхньої будови колії на одноколійних ділянках:
а, б - відповідно в прямих і кривих на дерев'яних шпалах;
в. г - то ж на залізобетонних шпалах;
h - підвищення зовнішньої рейки; 1 - щебінь; 2 - пісок
