Балансування системи опалення (гідравлічна), установка балансування клапана своїми руками

Старі системи обігріву з часом через свою тривалої експлуатації починають функціонувати з порушеннями (погіршується розподіл теплоносія, циркуляція і інші показники), тим самим погіршуючи комфортність проживання і роботи в приміщеннях.

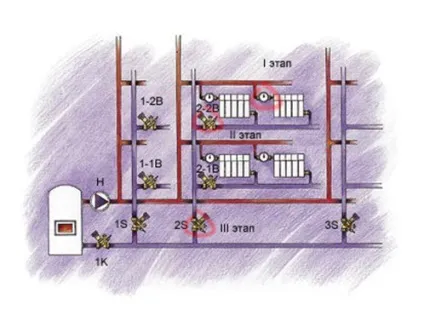

Схема монтажу балансування вентиля

Як вийти з такої ситуації, невже доведеться робити капітальну реконструкцію всього опалення? Саме це питання ми з вами і будемо розглядати в цій статті і сподіваємося, що ви отримаєте з неї максимум корисної інформації.

Суть проблеми

Причиною всіх проблем є поганий розподіл теплоносія для систем опалення по трубопроводах, відбувається це через гідравлічний дисбалансу. Витрата гарячої води по трубопроводах залежить від місцевих опорів самих ділянок. Цей показник змінюється через засмічення і корозії труб, реконструкцій або ремонтів, при додаванні споживачів і так далі.

Важливо. У системах, у яких порушена гідравлічна робота, перші споживачі отримують достатню кількість тепла, а останні залишаються недогріти.

У старих схемах балансування систем опалення не продумана, тому що не було шляхів виходу з таких ситуацій. Дисбаланс вирішувалося різними способами, причому не завжди успішними:

• Перший спосіб - збільшення потужності циркуляційних опалювальних насосів. Такий метод приведе до того, що останні споживачі отримують недостатню кількість тепла, а перші будуть перегріті. Отже, у перших споживачів будуть надлишки тепла, які вони будуть видаляти через відчинені вікна і двері. Такий метод економічно не ефективний через великі втрат теплоти, а також з-за збільшеного споживання електричної енергії насосом;
• Другий спосіб - збільшення температури подаваного теплоносія. Таке рішення проблеми призводить до такого ж ефекту, як і в першому випадку. Ціна на паливо зросте, так як його знадобиться значно більше.

Детально про сам процес

Головне завдання, яке виконує балансування опалення - це забезпечення потреб в теплоті всіх споживачів при найгірших умовах (при мінімально можливій температурі). За інших умов робота обігрів відбувається, як і очікується.

Важливим моментом є факт проведення робіт - після проведення балансування має використовуватися мінімальна кількість електричної і теплової енергії.

Для отримання такого результату застосовують:

• балансування клапан для опалення з точним вимірюванням;
• різні варіанти балансування і вимірювальні прилади.

Результат проведення робіт безпосередньо залежить від усіх перерахованих вище фактів.

Елементи для проведення робіт

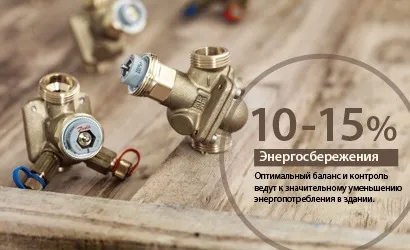

• Клапан для балансування Y-типу. Може преднастройки, за рахунок цього відбувається обмеження витрати, який відзначений на ручці зі шкалою. Володіє двома вимірювальними ніпелями для вимірювань перепаду витрати, температури і тиску.

Називають цей клапан Y-типу через його конуса, який до потоку теплоносія знаходиться під оптимальним кутом. Ця конструкція потрібна, щоб звести до мінімуму вплив потоку рідини на вимірювання, що в результаті поліпшить точність балансування.

До того ж такі клапани застосовуються як запірна арматура і для дренажірованія води. Щоб якісно провести балансування потрібно підібрати потрібний розмір клапана, правильно встановити і розрахувати.

• Спеціальні прилади, які потрібні для вимірювання перепаду тиску, витрати і перепаду температури на балансувальних клапанах. Це пристрій зображено на малюнку нижче.

Потрібно сказати, що це комп'ютерний пристрій дуже багатофункціональне, воно має: точні датчики, вбудовані функції вимірювання, усунення виникаючих помилок і балансування, додатковий гідравлічний акумулятор та інші необхідні функції, що допомагають точно та швидко налаштувати систему.

Інструкція по установці на увазі про зв'язок з персональним комп'ютером за допомогою спеціальної програми для передачі даних і оновлень програми, а також відправці результатів.

Спеціальний вимірювальний прилад

Важливо. Застосовувати лише клапани і вимірювальні прилади недостатньо, потрібно обов'язково знати, що з ними робити. Інакше процес налаштування своїми руками не увінчається успіхом, а обігрів буде працювати неправильно, не буде комфортного клімату в приміщенні і буде перевитрата споживання теплової та електричної енергії. Щоб якісно збалансувати систему необхідно знати правильну методику.

Метод для налаштування

Для початку гідравлічна система поділяється на модулі, завдяки клапанам «партнерам».

Потім потрібно збалансувати всі модулі, застосовуючи ТА методи. Це потрібно зробити від споживачів, магістралей, стояків, колекторів, відгалужень і до теплових пунктів. При застосуванні методики всі клапани і модулі в такій системі будуть володіти проектними витратами і мінімальними втратами тиску на самих клапанах.

Коли вся система пройшла балансування і має мінімальні втрати тиску, перемикаємо насос на розрахункову швидкість руху теплоносія і проводимо настройку загальної витрати на головному модулі у насоса. В результаті нагнітальне обладнання споживатиме мінімальний обсяг електроенергії, а теплова енергія буде якісно витрачатися на обігрів приміщень.

Вимірювання температури поверхні

Після проведення балансувальних робіт, ви отримуєте дані про необхідні і досягнутих значеннях в результаті настройки балансувальних клапанів. Ці дані підтверджують якість балансування системи і дають гарантію її якісної роботи.

Ще одна дуже важлива функція розглянутих балансувальних клапанів - це можливість самостійної діагностики системи теплопостачання. Коли все встановлено і функціонує, проблематично визначити якість функціонування опалення і його ефективність, але це в тому випадку, якщо немає можливості це виміряти.

Застосовуючи клапани з вимірювальними ніпелями, вдається визначити несправності при роботі системи обігріву, а також дізнатися її стан і характеристики, а також приймати правильні рішення при виникненні несправностей. Діагностика допомагає виявити різні помилки, а також швидко їх ліквідувати.

висновок

Завдяки розвитку теплотехніки у власників старих будинків з'явилася можливість якісно налаштувати систему опалення, крім цього отримувати дані про її роботі та про хід виниклих помилок і порушень.

Правильно збалансована система - запорука затишку в домі

За рахунок застосування балансувального обладнання ви можете забути про необхідність повної заміни всього опалення і зробити економію коштів (дізнайтеся також про те, як підібрати насос для системи опалення, щоб він був ефективний, зручний і надійний).
