Автомобільний холодильник на елементі Пельтьє

В якості охолоджувального елемента використовується елемент Пельтьє (це така пластина, яка при подачі на неї напруги з одного боку нагрівається, а з іншого остигає). Також знадобиться один або кілька (в залежності від розмірів холодильника) комп'ютерних кулерів з радіаторами. Їх можна дістати безкоштовно, якщо є непотрібні комп'ютери.

Матеріали і інструменти для саморобки:
- екструзійний пінополістирол;
- лінійка;
- ручка, фломастер або інший пише інструмент;
- канцелярський ніж;
- елементи Пельтьє (можна купити, коштують не дорого);
- комп'ютерні кулери з радіаторами;
- монтажна піна;
- провід з роз'ємом для прикурювача;
- плата терморегулятора;
- паяльник, ножиці та інше.

Процес виготовлення холодильника:

На зображенні можна побачити схему для оброблення листа, якщо є бажання зібрати точно такий холодильник. На аркуші є бортики, товщина яких становить 20 мм, їх потрібно зрізати з усіх боків, залишивши нижній.

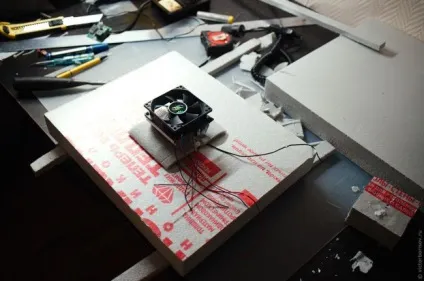

Для склеювання піну наносять і чекають 1 хвилину, потім потрібно притиснути частини на 5 хвилин і стежити при цьому за тим, щоб вони не змістилися. В результаті зайвим буде тільки маленький шматочок пінополістиролу, він відзначений сірим кольором на схемі.

Після того як ящик буде готовий, його можна пофарбувати. Фарбувати потрібно в два заходи, так як фарба може роз'їдати пінополістирол. Втім, бажано підібрати підходящу фарбу для цих цілей. Важить контейнер 820 грам, в ньому досить довго лежать заморожені продукти.

Крок другий. Установка охолоджуючого елемента

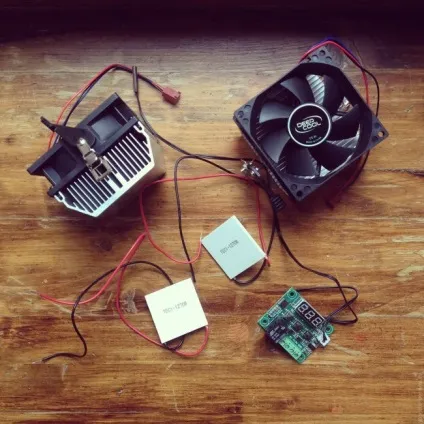

Щоб зробити повноцінний холодильник, необхідний охолоджуючий елемент, тут він електричний - це елемент Пельтьє. Особливість цього пристрою в тому, що коли на нього подається напруга, то одна його сторона стає дуже холодною, а інша нагрівається. Так ось, щоб елемент Пельтьє чи не перегорів, від його гарячої сторони потрібно відводити тепло. Відмінно з цим завданням справляється кулер від комп'ютера з радіатором, який охолоджує процесор.

Максимально потужний елемент Пельтьє обійдеться порядку 130-150 рублів (потужність 60 Вт).

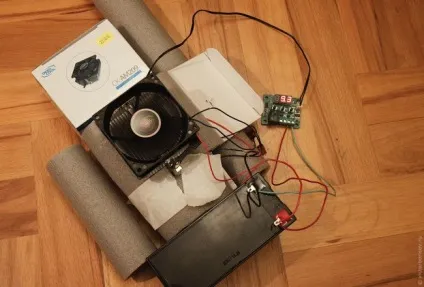

Щоб з внутрішньої сторони радіатор не обмерзав, а повітря охолоджувався рівномірно, з внутрішньої сторони холодильника було вирішено також встановити кулер. Щоб система працювала автономно, знадобиться регулятор температури з зовнішнім датчиком, його вартість знаходиться в межах 170 рублів.

Тепер ступінь холоду в холодильнику контролюватиме електроніка. це також знизить втрати електроенергії.

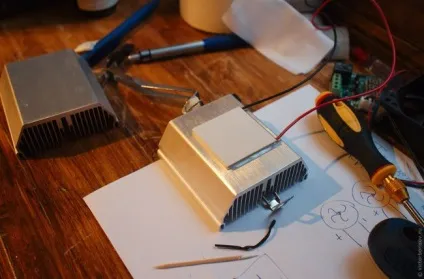

Радіатори з'єднуються між собою за допомогою стандартних скоб, за допомогою яких вони кріпляться до материнської плати. Ще знадобляться пластикові хомути. Найбільшою ефективності вдалося досягти, коли обидва вентилятори працювали на видув з боку радіатора.
В якості теплоізоляції використовувалися шматки теплоізоляції для круглих труб

Крок третій. збірка конструкції

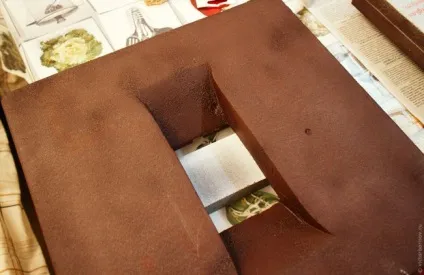

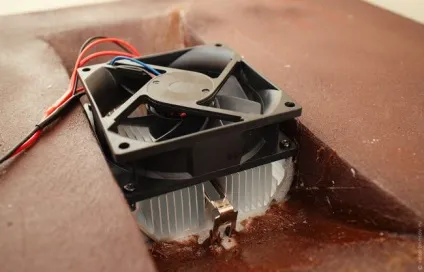

У кришці холодильника необхідно зробити отвір для установки охолоджувача. За формою отвір повинен бути таким як на фото. Потім шви промащуються герметиком і встановлюється конструкція з радіаторів. Важливо тут не переплутати, де холодна сторона, а де гаряча. Кришку попередньо можна пофарбувати, при цьому зростає жорсткість пінополістиролу.

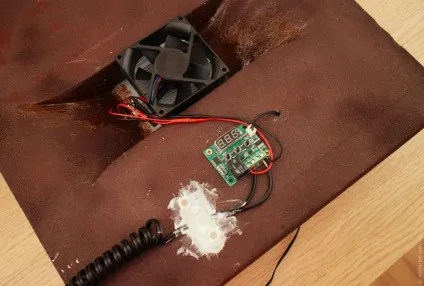

Далі на кришці потрібно встановити терморегулятор і підключити його до виготовленому пристрою.
