Автоматична пропановая рампа Apr-4 застосовуються для автономного газопостачання побутових споживачів
* Цифра означає кількість підключаються пропанових балонів.
Рампи застосовуються для автономного газопостачання побутових споживачів.
Автоматичні пропанові рампи (далі АПР) призначені для подачі газу (пропан-бутан) з балонів під тиском 1,6 МПа споживачеві.
Рампи дозволяють організувати в промисловості і в побуті системи постійної (безперебійного) подачі газу і автономного газопостачання при використанні скрапленого газу в балонах.
АПР включає в себе редуктори першого і другого ступеня редукування, штуцери-перехідники за кількістю поключаемих балонів, з'єднувальні рукава.

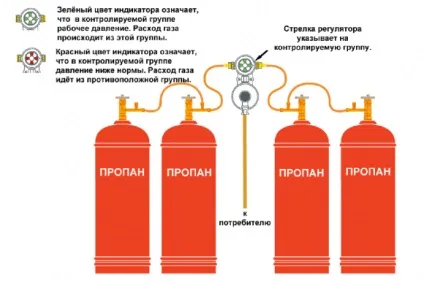

АПР має входи для підключення двох груп балонів зі скрапленим газом. Мінімальна кількість балонів в групі (в залежності від комплектації) - один або два. Максимальна кількість - 5. У редукторі АПР першого ступеня порівнюється тиск газу в обох групах балонів. Група балонів з якої забирається газ є «робочою», інша група, при цьому, буде «резервної». При падінні тиску в «робочої» групі балонів до встановленого мінімального значення редуктор автоматично перемикається на паркан газу з «резервної» групи балонів. При цьому інша група балонів стає доступна для від'єднання і заміни.
Порядок підключення і роботи:
Встановіть АПР до вибраного місця. При установці поза приміщеннями АПР повинен бути захищений від попадання вологи, пилу і бруду. З'єднайте балони за допомогою перехідних шлангів в групи. Підключіть групи до першого і другого входів АПР. Підключіть АПР до лінії подачі газу споживачам. Повністю відкрийте вентилі балонів в групах. Перевірте кожне з'єднання на витік газу за допомогою мильного розчину. Заборонено перевіряти з'єднання на витік за допомогою відкритого полум'я!
Обертанням ручки-регулятора АПР вирівняйте стрілку-покажчик на редукторі зі штуцером входу будь-якої групи балонів. Ця група балонів стане «робочої». Індикатор на ручці-регуляторі буде зеленого кольору. Це означає, що в даній групі балонів достатній тиск газу, і вона підключена до споживачів.
Коли ви будете витрачати газу з «робочою» групи і падіння вхідного тиску до встановленої величини, АПР автоматично переключиться на «резервну» групу балонів. При цьому ручка-регулятор залишиться в колишньому положенні, але колір індикатора зміниться на червоний. Це означає, що в групі балонів, на вхідний штуцер якого вказує стрілка-покажчик тиск газу не достатня. і вона вимагає заміни.
Для заміни витраченої групи балонів поверніть ручку-регулятор на 180 градусів до суміщення стрілки-покажчика зі штуцером входу протилежної групи балонів. При цьому індикатор на ручці-регуляторі стане зеленого кольору. Це означає, що в даній групі балонів достатній тиск газу і вона підключена до споживачів.
Закрийте вентилі на балонах замінної групи і від'єднайте балони. Приєднайте заповнені балони. Відкрийте вентилі на балонах і перевірте з'єднання на витік газу. Тепер ця група балонів буде «резервна».
Увага! Газ в групах балонів витрачається рівномірно, тому не доцільно замінювати один або кілька балонів в одній групі. У разі необхідності заміни балона в групі необхідно переключити подачу газу ручкою-регулятором на іншу групу балонів!
Увага! Для надійної безперебійної роботи АПР вкрай бажано мати третю групу балонів для того, щоб до рампи були постійно підключені заправлені балони. При використанні тільки двох груп балонів, в разі затримки заправки і підключенні «резервної» групи можливо раптове припинення подачі газу!
Увага! Так, як АПР працює за принципом порівняння тиску газу, а не його кількості, в холодний період часу (в неопалюваному приміщенні) рекомендується використовувати підігрівачі балонів для повного витрачання газу. Пам'ятайте, при падінні температури навколишнього середовища до негативних значень, випаровуваність газу в балоні різко знижується!
