Почнемо з того що мені було потрібно.

1. Безпосередньо магнітола і схема для неї.
2. Паяльник і відповідно: припій, паяльна кислота. Паяльна лупа (Бажано, але не обов'язково)
3. Ізолента. (Кудись же без неї?)
4. акустичний провід і стерео джек 3,5.
5. 1,5 - 2 години вільного часу.

Для того щоб підключити в гаражі необхідно зарядний пристрій для акумулятора, або будь-який інший джерело живлення 12 вольт. Є варіант підключення за допомогою БП від комп'ютера, але у мене з двома колонками БП на 350 ват не тягнув. Магнітола включається, але як тільки включаєш пісню відразу гасне. Також можна підключити від акумулятора, але його доведеться постійно заряджати, а при наявності зарядного - необхідність в акумуляторі відпадає. ;-)

Тепер безпосередньо про сам процес.

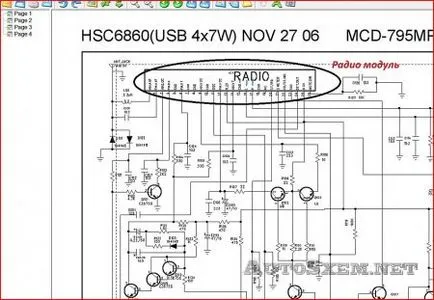

Перш за все шукаємо схему магнітоли в GOOGLE. Потім знаходимо на ній радіо модуль. Тепер знаходите в цьому модулі Піни правого ®, лівого каналу (L), і «землю» (GND). У моєму випадку це Піни 15, 16, 17.

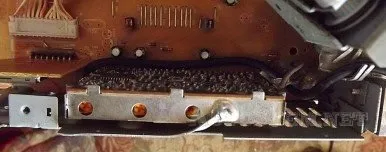

Розбираємо магнітолу, знаходь модуль і вважаємо Піни. Знаходимо потрібні і припаюють до них, стежте за тим щоб не злити Піни разом. До речі «Землю» можна припаяти на будь-який пін сс позначенням (GND) або на корпус радіо модуля.

Під дроти я приклеїв ізоляційну стрічку щоб їх не замкнуло на інші контакти схеми.
І виводимо шнур за корпус магнітоли.

Примітка: Якщо радіо вам не потрібно - можете обрізати контакти йдуть від радіо модуля до пінам правого і лівого каналів в моєму випадку 16, 17. Під контактами я маю на увазі ніжки на яких стоїть радіомодуль на платі. -)

Ось як все приблизно працює -
