Анкерні системи - буровий інструмент і комплектуючі для створення систем анкерних кріплень від

Системи буроін'єкційних ґрунтових анкерів - це сучасна технологія, що дозволяє ефективно вирішувати різні завдання, що виникають в промисловому, цивільному і транспортному будівництві.

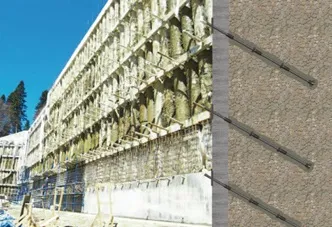

Анкерні системи широко використовуються в різних сферах будівництва для армування і підвищення несучої здатності грунту, опорних конструкцій, промислового устаткування і т.п. Анкер є кріпильний елемент у вигляді болта і фіксується в несучій підставі.

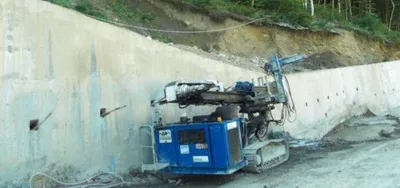

Одне з головних переваг систем анкерних кріплень - універсальність. Залежно від вимог конкретного проекту, анкери можуть використовуватися як буроін'єкційні палі, а також застосовуватися в якості грунтових болтів (нагелів). Для установки анкерних кріплень використовується бурова установка.

Основні області застосування анкерних систем

Підвищення несучої здатності опорних конструкцій і фундаментів в основі великих об'єктів (висотні будівлі, мости, транспортні споруди);
Армування насипів та інших земляних споруд, набережних, причальних стінок;
Протизсувні роботи (зміцнення схилів, берегів природних і штучних водойм, підпірних стін, укосів);
Зміцнення стін котлованів;
Фіксація щогл, стовпів під комунікації та інших висотних споруд;
Армування стін тунелів (відкритий і закритий спосіб будівництва).

Ми пропонуємо анкерні системи українського виробництва. Лінійка анкерів включає в себе системи з зовнішнім діаметром гвинтових штанг від 30 до 135 мм. Широкий діапазон типорозмірів дозволяє підібрати анкера, оптимально відповідні для виконання тих чи інших робіт. За міцності наші анкера, по крайней мере, не поступаються добре зарекомендували себе системам Титан (Titan). При цьому вагомою перевагою наших анкерів є більш низька ціна, і короткий термін поставки. Всі типові розміри анкерних штанг, і інших компонентів системи знаходяться на складі в м Харків.

Табл.1 Номенклатура ґрунтових анкерів

Пристрій, комплектуючі, і технологія роботи анкерної системи

Основними складовими анкерної системи є гвинтова штанга, центратор, сполучна муфта і бурова коронка. Також до складу системи входять різні, в залежності від виду застосування анкерної системи, гайки і сталеві пластини.

Гвинтові штанга - один з ключових елементів в конструкції анкерного кріплення або Буроін'єкційні палі. В процесі буріння штанга (товстостінна трубка з різьбленням) виступає в якості бурильної труби і передає крутний момент на коронку, а також проводить в свердловину буровий розчин. Залежно від проекту, після закінчення буріння гвинтова штанга може використовуватися як додатковий армуючий елемент або задіяні в якості тяги. На сьогоднішній день гвинтові штанги випускаються в широкому діапазоні довжин, завдяки чому можливий підбір моделі з урахуванням ходу вращателя бурової машини.

Муфта. Служить для з'єднання гвинтових штанг між собою.

Центратор. Застосовується для отцентровкі колони гвинтових штанг в свердловині. За рахунок цього забезпечується проектне положення анкера, а також рівномірний розподіл цементного розчину щодо колони штанг, і покриття штанги цементним розчином. Діаметр центратору не повинен перевищувати діаметр бурової коронки.

Бурова коронка являє собою одноразовий інструмент для руйнування породи і після закінчення бурових робіт не витягується на поверхню. Конструктивно коронка складається з кільця для з'єднання з бурильної трубою і ріжучих інструментів, закріплених на матриці. Усередині коронки знаходиться порожнина для подачі бурового розчину, матриця забезпечена каналами для випуску промивної рідини в породу.

Модель коронки вибирається відповідно до типу породи, враховується також діаметр бурової штанги. Для розрахунку потрібного діаметра коронки фахівці рекомендують спиратися на нормативні значення необхідного шару цементного каменю навколо бурової штанги:

для тимчасових конструкцій в скельних грунтах - не менше 10 мм, в нескельних - не менше 20 мм;
для постійних конструкцій у всіх типах грунтів для паль, що працюють на вдавлюють навантаження - не менше 20 мм, а для анкерів і анкерних паль - не менше 30 мм.

Гайки і шайби. Залежно від області застосування анкерної системи застосовуються різні типи фіксуючих елементів. Це сталеві і оцинковані пластини різних типів розмірів, клинові і сферичні шайби, кулі і гайки.
