Фрактальна телевізійна антена
За необхідності зробив фрактальную телевізійну антену. Виріб виявилося дуже хорошим, вирішив поділитися і з вами, раптом знадобиться. Описав її виготовлення в невеликому цікавому оповіданні.
Ок, віддали ми їй нашу рамкову антену (квадрат 330х330 мм), через яку іноді дивилася телевізор дружина.
А тут наближалося час відкриття Зимової Олімпіади в Первомайськ та дружина каже: Зроби антену.
Мені зробити чергову антену проблем не становить, тільки була б мета і сенс. Пообіцяв зробити. І ось прийшов час. але мені подумалося, що ліпити чергову рамкову антену якось нудно, все ж 21 століття на дворі і тут я згадав, що саме прогресивне в побудові антен - це ЕН-антени, HZ-антени і фрактальні-антени. Прикинувши, що найбільше підходить до моєї справи - зупинився на фрактальної антени. Благо про фрактали я фільмів всяких надивився і фоток всяких з Інтернету надёргал ще давно. Ось і захотілося ідею втілити в матеріальну реальність.
Одна справа фотки, інше - конкретна реалізація якогось пристрою. Морочитися довго не став і вирішив побудувати антену по прямокутному фракталу.

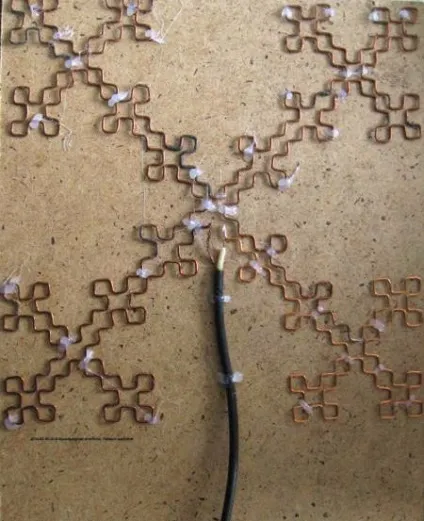

Дістав мідний дріт десь діаметром 1 мм, взяв плоскогубці і став майструвати. перший проект був повномасштабний з використанням багатьох фракталів. Робив, з незвички, довго, холодними зимовими вечорами в результаті зробив, приклеїв всю фрактальную поверхню до ДВП за допомогою рідкого поліетелена, підпаяв безпосередньо кабель, близько 1 м довжини, став пробувати. Опа! А ця антена приймала телеканали набагато чіткіше ніж рамкова. порадував мене такий результат, значить не даремно корячився і натирав мозолі, поки гнув дріт в фрактальную форму.

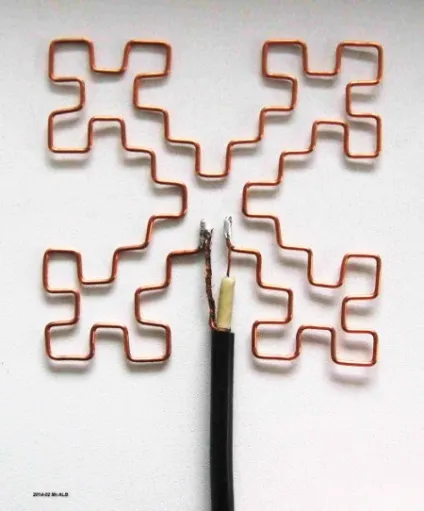

Пройшла десь тиждень і виникла у мене ідея, що за розмірами нова антена практично як і рамкова, особливої вигоди немає, якщо не враховувати невелике поліпшення в прийомі. І ось вирішив змонтувати нову фрактальну антену, використовуючи менше фракталів, відповідно і за габаритами менше.
потім підпаяв кабель від першої і вийшло вже закінчений пристрій.
Приступив до перевірки працездатності. Ух ти блін! Так ця ще краще працює і приймає в кольорі аж 10 каналів, чого раніше не можна було досягти за допомогою рамкової антени. Виграш істотний! Якщо ще звернути увагу, що умови прийому у мене зовсім поганенькі: другий поверх, наш будинок повністю перекритий від телецентру багатоповерхівками, ніякої прямої видимості, то виграш вражає як по прийому, так і за розмірами.
В Інтернеті є фрактальні антени виконані травленням на фольгованим склотекстоліт. думаю все одно на чому робити, та й розміри занадто сильно не варто точно дотримуватися для телевізійної антени, в межах роботи на коліні.
