5.1. Розрахункову довжину lef - елементів плоских ферм і зв'язків, за винятком елементів перехресної решітки ферм (рис. 6, г), слід приймати по табл. 20.

Чорт. 6. Схеми решіток ферм для визначення розрахункової довжини елементів

а - трикутної з розкосом в крайней панелі; б - трикутної зі шпренгелем; в - напіврозкісних; г-перехресної

Позначення, прийняті в табл. 20 і на рис. 6:

l - геометрична довжина елемента (відстань між центрами вузлів) в площині ферми;

l 1 - відстань між вузлами, закріпленими від зміщення з площини ферми (спеціальними зв'язками, жорсткими плитами покриттів, прикріпленими до поясу звареними швами або болтами, і т. п.).

5.2. Розрахункову довжину lef елемента, по довжині l 1 якого діють стискаючі зусилля N 1 та N 2 (N 1> N 2), із площини ферми (рис. 7) слід обчислювати за формулою

Чорт. 7. Схеми для визначення розрахункової довжини елемента з різними зусиллями N1 і N 2 (по його довжині)

а - схема зв'язків між фермами (вид зверху); б - схема ферми

Розрахунок на стійкість в цьому випадку слід виконувати на велику силу N 1.

5.3. Розрахункову довжину lef елементів перехресної решітки (див. Рис. 6, г) слід приймати:

в площині ферми - дорівнює відстані від центру вузла ферми до точки їх перетину (lef = l);

з площини ферми: для стиснутих елементів - відповідно до табл. 21; для розтягнутих елементів - дорівнює повній геометричній довжині елемента (lef = l).

Конструкція вузла перетину елементів решітки

Позначення, прийняті в табл. 21 і на рис. 6.г:

l - відстань від центру вузла ферми до перетину елементів;

l 1 - повна геометрична довжина елемента.

5.4. Радіуси інерції i перетинів елементів перехресної решітки з одиночних куточків слід приймати:

при розрахунковій довжині елемента, що дорівнює l (де l - відстань між найближчими вузлами), - мінімальними (i = imin);

в інших випадках - щодо осі куточка, перпендикулярної або паралельній площині ферми (i = ix або i = iy -в залежності від напрямку поздовжнього вигину).

5.5.Расчетную довжину lef і радіуси інерції перетинів i елементів просторових ґратчастих конструкцій з одиночних куточків слід приймати по табл. 22.

5.6. Розрахункову довжину lef колон (стійок) слід визначати за формулою

де l - довжина колони або її окремої ділянки.

Коефіцієнти розрахункової довжини колон (стійок) постійного перетину в залежності від умов закріплення їх кінців і виду навантаження слід приймати по табл. 26. Застосування алюмінію в колонах допускається в збірно-розбірних конструкціях або за наявності агресивного середовища.

Позначення, прийняті в табл. 22:

im - довжина панелі пояса ферми (при несуміщення вузлах приймається рівною відстані між вузлами однієї грані; см. рис. 8, в, г);

- коефіцієнт розрахункової довжини пояса (при прикріпленні розкосів до поясу звареними швами або двома болтами або заклепками і більш, розташованими вздовж розкосу) слід визначати за табл. 23; при прикріпленні розкосів до поясу одним болтом слід приймати

imin - мінімальний радіус інерції перерізу (пояса або решітки);

ix, iy - радіуси інерції поперечного перерізу куточка щодо осей х і у, паралельних полицях;

- коефіцієнт розрахункової довжини розкосу при прикріпленні його до поясу звареними швами або двома болтами або заклепками і більш, розташованими вздовж розкосу, слід визначати по табл. 24, при прикріпленні розкосів до поясу одним болтом або однієї заклепкою - по табл. 25.

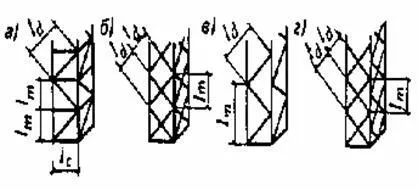

Чорт. 8. Схеми просторових ґратчастих конструкцій з одиночних куточків

a - схема з суміщеними в суміжних гранях вузлами (трикутні грати з розпірками); б - те саме (перехресна решітка); а - схема з не сполученими в суміжних гранях вузлами (трикутні грати); г-то ж (перехресна решітка)

5.7. Коефіцієнти розрахункової довжини колон постійного перерізу одноповерхових рам (в площині рами) при жорсткому кріпленні ригелів до колон і при навантаженні верхніх вузлів слід визначати за формулами при закріпленні колон у фундаментах:

У формулах (41) і (42):

де Ic. lc - відповідно момент інерції перерізу і довжина перевіряється колони;

lr1. lr2 -сеченія і довжина ригелів, що примикають до цієї колони.

При шарнірному кріпленні ригелів до колони у формулі (42) слід приймати п = 0.

5.8. Розрахункову довжину колон рам в напрямку вздовж будівлі (з площини рами) слід приймати рівною відстані між точками, закріпленими від зміщення з площини рами (опорами колон, підкранових балок і підкроквяних ферм, вузлами кріплення зв'язків і ригелів і т.п.). Розрахункову довжину допускається визначати на основі розрахункової схеми, яка враховує фактичні умови закріплення кінців колон.

ГРАНИЧНА гнучкість ЕЛЕМЕНТІВ

5.9. Гнучкість стислих елементів не повинна перевищувати значень, наведених у табл. 27.
