Схема адаптера K-LINE

Збираємо схему, як це зручно. Робимо друковану плату, або використовуємо макетну плату, або просто навісним монтажем (я вибрав останній). Транзистори VT1 ​​і VT2 можна знайти в непотрібному комп'ютерному блоці живлення, або купити в магазині радіодеталей, як і всі інші. Діод VD1 - будь-який випрямний з низьким падінням напруги. Якщо певні, що не переплутати дроти плюса і мінуса коли будете використовувати, діод можна і не ставити. Конденсатор C1 теж не особливо важливий, він захищає від перешкод.

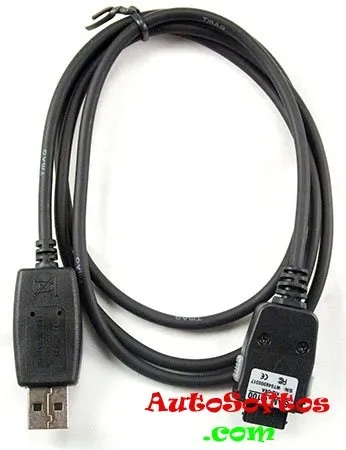

Як зібрали схему, переходимо до дата-кабелю. Для початку встановлюємо драйвер PL2303 для нього. Обов'язково з підтримкою нестандартних швидкостей. (Завантажити драйвер) Після установки драйвера підключаємо шнур і переконуємося в його працездатності. Він повинен з'явитися в диспетчері пристроїв.

Адаптер k-line своїми руками з usb дата-кабелю від телефону - автомобільний портал - програми для

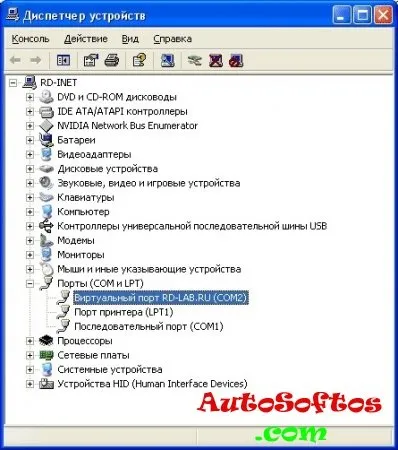

Запам'ятовуємо під яким COM він встановлений.
Далі викачуємо програму BB COM test (Завантажити) для перевірки порту.

Адаптер k-line своїми руками з usb дата-кабелю від телефону - автомобільний портал - програми для

Адаптер k-line своїми руками з usb дата-кабелю від телефону - автомобільний портал - програми для

Перевіряємо працездатність всього що ми зібрали. Знову за тією самою програмою підключаємося до порту, при цьому не забуваємо подати 12в харчування. Введена інформація з верхнього вікна повинна дублюватися в нижньому. Якщо це відбувається, то схема працює. Можна підключати до ЕБУ.

Адаптер k-line своїми руками з usb дата-кабелю від телефону - автомобільний портал - програми для

Викачуємо програму OpenDiagFree для діагностики. В налаштуваннях вибираємо наш порт і перемикаємо на підключення "Метод 2". користуємося)

Якщо хочете зробити індикацію роботи діагностичного кабелю, досить підпаяти світлодіод з резистором, відповідно до одного з варіантів зазначених нижче. У першому варіанті світлодіод буде завжди світитися поки адаптер підключений до діагностичного роз'єму. У момент передачі даних він буде моргати. У другому варіанті світлодіод буде тільки моргати при передачі даних, а в решту часу вимкнений.
Резистор R8 вибираємо не менше 470 Ом. Бажано навіть більшого номіналу, щоб не було впливу на сигнал до-лінії.

Адаптер k-line своїми руками з usb дата-кабелю від телефону - автомобільний портал - програми для

Варіанти підключення світлодіода

Якщо все ж є проблеми зі швидкістю порту, то спробуйте поправити значення в реєстрі ExtBaudrate.
