Абиссинский колодязь своїми руками - буріння свердловини голка

На дачі, в приватному будинку або заміському котеджі, на ділянках, де немає можливості підключитися до центрального водопостачання, та й просто в цілях здобуття незалежності і отримання води в потрібній кількості зазвичай викопують колодязь або пробуривают свердловину.

Існує багато способів отримання води, один з яких - буріння абиссинского колодязя (АК), який часто називають свердловина голка. Свердловина пробивається до рівня водоносного піску і звідти йде подача води.

Що таке абіссінський колодязь

Виникнення абиссинского колодязя має спірну історію, за однією з версій, такі джерела води використовували англійці за часів колоніальних завоювань в Північній Америці, а саме в Абіссінії (від чого і пішла назва), зараз це Ефіопія.

Як і будь-яке інше вдалий винахід, абиссинская свердловина отримувала поширення в усьому світі. За іншою версією, винайшов колодязь такої конструкції американець (Нортон) в 19 столітті.

Абиссинский колодязь відомий під різними назвами, наприклад, абиссинская свердловина на воду, свердловина голка, абіссінський трубчастий колодязь, свердловина на пісок, забивна свердловина.

Абіссінським вважається колодязь, пробурених особливим методом. Являє собою трубу малого діаметра (дюйм-півтора) довжиною 10-20 метрів, забиту в землю. Підняття води здійснюється вакуумним способом, за допомогою ручного або електричного насоса.

Питна вода з абиссинской свердловини видобувається з поверхневих водоносних шарів, що наповнюються за рахунок опадів, мінеральний склад яких сприятливий для організму людини (мало марганцю, солей заліза і тд).

Проходячи через грунт і пісок, вода фільтрується від шкідливих домішок. Вважається, що вода з абиссинского колодязя краще, ніж з глибинної свердловини.

Абиссинский колодязь - переваги і недоліки

Виходячи з досвіду використання і численних відгуків, можна виділити плюси і мінуси видобутку води з абиссинской свердловини голка.

переваги:

• швидкість робіт. Першу воду можна отримати вже через 6-7 годин (на швидкість впливає тип грунту і глибина залягання водоносного піску);

• дешевизна. Абиссинский колодязь найекономічніший спосіб отримання води з точки зору установки і експлуатації;

• тривалий період служби. Абиссинский колодязь може функціонувати до 30 років. На термін впливають такі фактори як хімічний склад води і фракції піску, які можуть забити фільтр (який, можна замінити і продовжити термін експлуатації ще на 10-15 років);

• можливість пробурити свердловину практично в будь-якому місці ділянки, в підвалі, в гаражі, в зоні барбекю, в альтанці, на веранді і т.д .;

• гігієнічність. Свердловина захищена від попадання зовнішнього сміття;

• всесезонність використання;

• висока продуктивність. До 3-х кубів на годину.

недоліки:

• використання електричного насоса збільшує витрати на отримання води. Як наслідок, необхідність обов'язкової електрифікації ділянки;

• використання механічного насоса (колонки) знизить швидкість подачі води і зажадає деяких зусиль;

• неможливість забити абіссінську свердловину в деяких районах.

Геологічні передумови для пристрою абиссинского колодязя

На жаль, не всім доступний АК. Інженерно-геологічні умови будівництва абиссинского колодязя залежать від ряду причин:

• Грунт. Абиссинский колодязь працює тільки в крупнозернистому піску або корінний породі.

• Місце розташування. АК не може перебувати біля джерел забруднення, типу лазні, компосту, обори і т.п. Також не рекомендується рити АК поблизу води - струмка чи ставка.

Як знайти місце для колодязя

Визначення місця під абіссінський колодязь практично нічим не відрізняється від пошуку для пристрою будь-якого іншого колодязя. Як правило, враховуються непрямі ознаки, використання мідної рамки і банальний опитування сусідів.

Всі методи хороші, головне - результат. Вибір місця - важливе завдання, тому що помилка нівелює всі трудовитрати і довгоочікуваної води просто не виявиться.

Від рівня води залежить, буде потрібно використання насоса або можливо пристрій тільки ручної колонки. Розрахунок такий, якщо рівень води нижче 8 метрів, то воду доведеться качати вручну, якщо до цієї межі, то електронасосом.

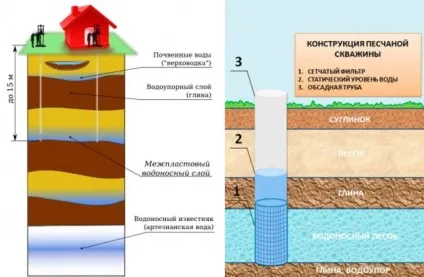

Схема визначення місця під абіссінський колодязь

Комплект для абиссинского колодязя

Для виконання робіт буде потрібно устаткування для буріння абиссинского колодязя:

• Голка для абиссинского колодязя (сталева голка, конус або вістря). Виготовити наконечник можна своїми руками на токарному верстаті. Для зручності буріння (забивання) діаметр голки повинен перевищувати діаметр труб на 10-30 мм. Довжина наконечника 200-300 мм. Голка може накручуватися по різьбі або припаюватися до труби. Якщо використовувати метод зварювання, то в якості припою потрібно вибрати олово, тому що з'єднання зі свинцем небезпечні (можуть стати причиною отруєння води).

• Фільтр для абиссинского колодязя. Його завдання фільтрувати пісок, щоб в трубу потрапляла чиста вода. Для цих цілей саму нижню частину магістралі, так звану трубу фільтра просверливаются в декількох місцях в шаховому порядку. Кількість отворів має бути достатнім, щоб пропускати воду і в той же час не послабити трубу (приблизний крок отворів 5 см).

  Фільтр для абиссинского колодязя

  Далі труба (фільтр-голка) обмотується фільтрує. Для цих цілей ідеально підійде нержавіюча сітка галуном плетіння для свердловин. Фільтрова сітка забезпечить збільшену площу очищення і відповідно, стабільну подачу води всередину стовбура через перфорацію.

• Секції (магістраль або трубопровід). По ньому буде подаватися вода. Виготовляється він просто - окремі труби, діаметром 1 дюйм, з'єднуються між собою за допомогою муфт. При цьому муфти повинні бути тільки сталеві. Чавунні лопаються при забиванні. А щоб уникнути протікання води застосовуються гумові ущільнювачі або сантехнічний льон і олійна фарба. Як правило, довжина магістралі рідко перевищує 15 м. Але в окремих районах є свердловини, забиті на глибину до 40 м.

• Насос для абиссинского колодязя - ручний або електричний. Встановлюється в верхній частині магістралі.

• Бетонні кільця.

Всі описані елементи можна виготовити самостійно або купити комплект для абиссинского колодязя, виготовлений в промислових умовах.

Абиссинский колодязь - технологія влаштування своїми руками

1. Визначається місце буріння;
2. Виробляється виїмка грунту на місці майбутнього АК. Досить вийняти 1 м.куб, це дозволить полегшити роботу. Хоча, багато користувачів радять бурити колодязь без виїмки, відразу ж пробивати малу свердловину, діаметром 80-100 мм. Якщо планується всесезонное використання АК потрібно вирити яму, глибиною нижче рівня промерзання грунту. Тоді обладнання для абиссинского колодязя взимку не замерзне. А ось воду з насоса все одно доведеться зливати, інакше він деформується від температурного розширення води;
3. У грунт забивається магістраль. Для цього потрібно пробурити яму, існує кілька способів, як забити трубу для свердловини:
   • За допомогою бура, садового або рамкової. Рамковий бур (фото 1) ефективніше земляного ручного (фото 2). Бур вкручується в грунт, а потім піднімається нагору, таким чином, зі свердловини виймається частина грунту. Ширина бура трохи більше ширини труби. Такий спосіб облаштування колодязя досить трудомісткий, з огляду на те, що потрібно піднімати вагу вийнятого ґрунту і вага бура. Тому зазвичай його застосовують, поки не пройдуть відстань в 4-5 м.п. Далі використовують один з запропонований нижче.

Конструкція установки для буріння абиссинского колодязя За допомогою використання установки для буріння свердловин - ковзної бабки, пристрій якої показано на картинці.
Нижче описаний метод буріння абиссинской свердловини саморобної установкою.

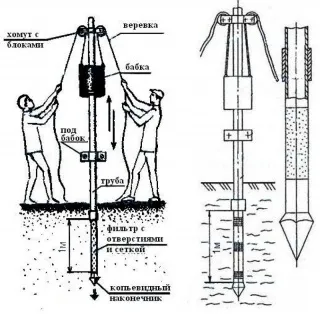

Конструкція ударної установки для забивання труб абиссинского колодязя вручну

1. Блок;
2. Бабка (болванка, забивна баба);
3. подбабок;
4. Труба;
5. Сітчастий фільтр для свердловини;
6. Голка (наконечник, конус).

• За допомогою використання торцевої бабки. Тут принцип роботи більш ніж простий. До верхньої частини бабки прикладається зусилля. Імпульс від нього передається на трубу. Таким чином, наконечник для свердловини забивається в грунт. Щоб не розбити різьблення труби на неї можна накрутити заглушку. І вже на ній зафіксувати бабку.

• За допомогою загвинчування наконечника в грунт. Цей спосіб найбільш трудомісткий, тому використовується рідко. Тільки якщо потрібно засвердлити на незначну глибину;

Після того, як перша труба увійде в грунт на свою довжину, потрібно накрутити на неї наступну трубу і продовжувати роботу. Варто відзначити, що можна спростити собі задачу якщо підливати воду в грунт навколо магістралі і при цьому зупиняти роботу на годину-півтори. За цей час вода краще вбереться в землю, і буріння буде просуватися набагато легше. У підсумку, час, витрачений на забивання наконечника, не змінюється, а ось сил витрачається менше. При виконанні робіт із забивання магістралі колодязя потрібно періодично перевіряти, чи не з'явилася вода в трубопроводі. Робота буде вважатися закінченою, коли рівень води в нижній трубі магістралі перевищить 1 м.п.

Коли в трубі з'явиться вода, фільтр магістралі потрібно промити. Для цього в трубопровід подається вода під тиском. Потік води проб'є засмітилися отвори в трубі.

Перевіряється працездатність системи. Для цього до неї підключається ручний насос (схема його установки на фото). І з магістралі відкачується вода. Коли буде надходити прозора, а не каламутна вода, можна фіксувати насос або міняти його на електричний.

Насос можна встановити безпосередньо над свердловиною голкою або на відстані від неї. Для другого випадку потрібно вирити траншею.

Як зробити установку для буріння абиссинского колодязя своїми руками

Саморобна установка для буріння абиссинского колодязя вручну Вище згадувалося, що свердловину можна забивати або бурити, який з методів краще, важко сказати, все залежить від грунту, місця і можливостей. Якщо спеціалізованого обладнання для буріння свердловини немає, а наймати бригаду не хочеться, то можна самостійно побудувати бурильну вишку - забивний верстат.

Розглянемо, як робиться саморобна установка для буріння свердловини голка

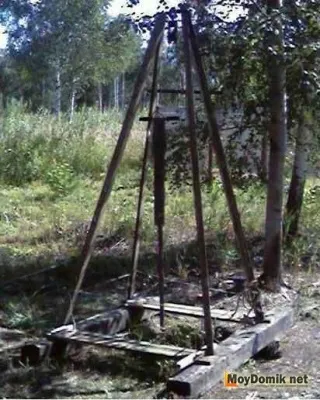

В результаті вийде бурильна установка як на фото

Два куточка довжиною 2,5-2,7 м. Зварюються кутом з довжиною підстави 110-130 см. Робимо 2 таких деталі. У верхній точці потрібно передбачити місце для кріплення блоку для підвішування бабки.
В якості підстави (платформи) можна використовувати брус або шпали. Конструкція встановлюється і фіксується, щоб під час роботи установка не рухалася.

На блок підвішуємо бабку вагою 30-40 кг. Внутрішній канал бабки повинен бути достатньої довжини, бажано 60 см. Якщо буде коротше, бабка може злітати зі стовбура, плюс, знижується сила удару (мала амплітуда). Наявність ручок на бабці дозволить в певні моменти допомагати руками при забиванні (в особливо твердих шарах грунту одна людина піднімає бабку натягуючи мотузку, а другий тримаючи за ручки як би прискорює її хід вниз).

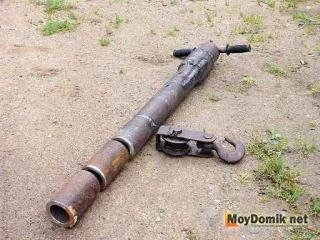

Бабка (болванка, забивна баба) для абиссинского колодязя - буріння ручною установкою Магістраль для забивання свердловини робимо з секцій (труб) довжиною півтора метра (таких секцій має бути 6-8, залежить від глибини водоносного шару, можливе розташування якого визначаємо заздалегідь - дізнаємося у сусідів, перевіряємо мідної рамкою), плюс одну на запас.

Секції можна робити з нержавіючої труби (дорого) або з чорної сталевий безшовної труби (за наявності). Не варто використовувати оцинковану трубу, вона м'якша.

З'єднання секцій виконується за допомогою муфт (тільки сталь, чавун крихкий). Тут головне правильно зробити різьбу муфти, яка повинна на полвітка-виток залишатися зовні. В процесі забивання, удар має припадати в торець труби, а ні в якому разі не по різьбі, інакше не вийде накрутити наступну секцію.

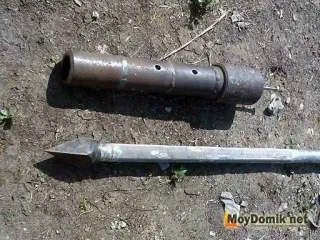

Голка для абиссинского колодязя - забивання ручною установкою Конус (наконечник, голка) повинна бути виготовлена ​​з міцної сталі. Існує кілька способів пристрою клина: кругла форма виточується на токарному верстаті, але багато хто радить робити гранований. Також роблять з куточка у вигляді четирехгранніка. Головне, щоб копьеобразний наконечник був більше в діаметрі ніж сама труба.

Технологія забивання свердловини саморобної буровою установкою

Технологія забивання свердловини саморобної буровою установкою В спочатку пробурений отвір (зроблене ручним буром) вставляємо фільтрує трубу. Забиваючи першу секцію стежимо, щоб вона була строго вертикально щодо рівня землі. Вийнятий грунт ретельно утрамбовують.

На відцентрувати стовбур (трубу) одягаємо бабку, принцип забивання простий - натягуємо мотузку, кінець якої прив'язаний до бабки, різко відпускаємо, ударна сила забиває стовбур бабкою в землю.

На забиту секцію, накручуємо муфту і наступну секцію. Так як шари грунту можуть відрізнятися за своїм складом (глина, пісок), то природно, швидкість заглиблення також буде варіюватися, тому не лякаємося, якщо в одному місці йде швидко, в іншому туго.

Перед установкою останньої секції, де по ідеї повинна бути вода, засаджену трубу заповнюємо водою. В процесі, тобто для пом'якшення ходу можна заливати з відра з лійкою, а для перевірки - обов'язково під тиском. Для цього потрібно підключити електричний самовсмоктувальний насос.

Слід розуміти, що промивка сітки (фільтра голки) під тиском - важливий етап. Труба в процесі буріння проходить різні шари, і сітка фільтра забивається породою, грунтом і глиною, тому досягнувши водоносного шару, вода може просто не проникати в трубу. Якщо подавати воду під тиском, і вона не повертається назад фонтаном, значить мета досягнута - ви в піску. Заливаємо в трубу воду з лійки - йде, значить все правильно зроблено.

Залишається зробити стяжку навколо труби, підключити насос і качати воду.

висновок

Зі статті видно, що технологія влаштування абиссинского колодязя не представляє собою особливих складнощів. Всі матеріали, інструмент і обладнання, необхідні для його повноцінного функціонування цілком доступні і не дороги. Таким чином, витративши всього один день на буріння, ви отримуєте повну незалежність від центрального водопостачання на тривалий термін.
