5.4. Повітряний душирование

Повітряним душем називають потік повітря, спрямований на обмежене робоче місце або безпосередньо на робітника.

Повітряний душирование застосовується при впливі на працюючого теплового опромінення інтенсивністю 0,35 кВт / м 2 і більше для забезпечення нормативних параметрів мікроклімату на робочому місці. Повітряний душирование влаштовується також і при виробничих процесах з виділенням шкідливих газів або парів, якщо неможливо застосування місцевих укриттів і відсмоктувачів.

Повітряний душ влаштовують в місці найбільш тривалого перебування людини, а якщо в роботі передбачені короткочасні перерви для відпочинку, то і на місці відпочинку. Обдувати повітрям слід верхні частини тулуба, як найбільш чутливі до впливу теплового опромінення.

Охолоджуючий ефект залежить від різниці температур тіла працюючого і потоку повітря, а також від швидкості обтікання повітрям охолоджуваного тіла. Для забезпечення на робочому місці заданих температур і швидкостей повітря вісь повітряного потоку направляють на груди людини горизонтально або під кутом 45 о. а для забезпечення допустимих концентрацій шкідливих речовин її направляють в зону дихання горизонтально або зверху під кутом 45 о. Потік повітря на виході з душирующего патрубка повинен мати рівномірну швидкість і однакову температуру.

Відстань від душирующего патрубка до робочого місця повинно бути не менше 1 м при мінімальному діаметрі патрубка 0,3 м. Ширина робочого майданчика приймається рівною 1 м.

За конструкцією душірующего установки підрозділяються на стаціонарні та пересувні.

Стаціонарні душірующего установки подають до душирующим патрубкам як необроблений, так і оброблений (підігрітий, охолоджений і увлаженной) зовнішнє повітря.

При душированием фіксованих робочих місць зовнішнім або охолодженим внутрішнім повітрям слід застосовувати циліндричні насадки або поворотні душірующего патрубки типу ППД (рис. 5.4).

При душированием майданчиків, постійного перебування робітників, зовнішнім або охолодженим повітрям слід застосовувати патрубки з верхнім підведенням повітря типу ПДВ (рис.5.5) або патрубки з нижнім підведенням повітря типу ПДН (рис. 5.6).

Пересувні установки подають на робоче місце повітря приміщення. В подається ними повітряному потоці може розпорошуватися вода. В цьому випадку крапельки води, потрапляючи на одяг і відкриті частини тіла людини, випаровуються і викликають додаткові охолодження.

5 4 Повітряний душирование повітряним душем

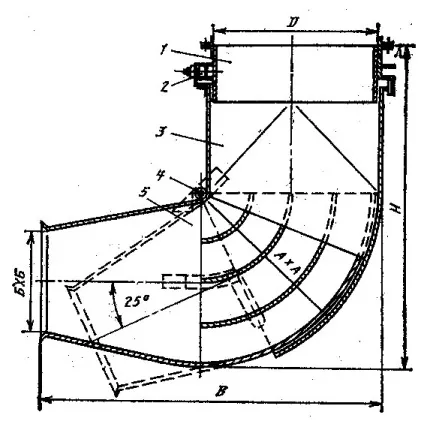

Мал. 5.4. Душірующего патрубок поворотного типу ППД:

1 - верхня ланка;

2 - опорні ролики;

3 - середня ланка;

5 - нижня ланка.

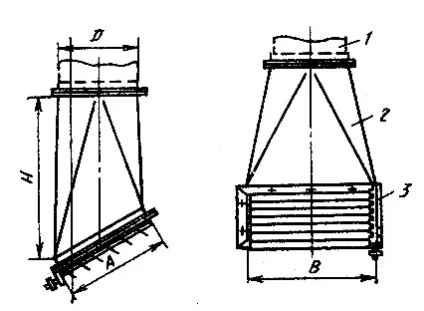

Мал. 5.5. Душірующего патрубок з верхнім підведенням повітря типу ПДВ:

повітропровід; 2 - корпус; 3 - напрямна решітка.

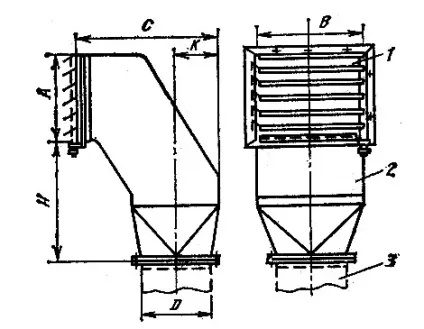

Мал. 5.6. Душірующего патрубок з нижнім підведенням повітря типу ПДН:

1 - напрямна решітка; 2 - корпус; 3 - повітропровід.

Класифікація засобів теплозахисту.

Які застосовуються види теплоізоляції?

Для чого застосовують теплозахисні екрани та їх види?

Що таке повітряний душ і в яких випадках він застосовується?

Від чого залежить охолоджуючий ефект повітряного душирования?

Як оцінюється ефективність установки теплозахисних екранів?

Класифікація теплозахисних екранів за ступенем прозорості.

ПРОМИСЛОВА ВЕНТИЛЯЦІЯ І КОНДИЦІОНУВАННЯ

6.1. СИСТЕМИ ВЕНТИЛЯЦІЇ

Процеси виробництва можуть супроводжуватися виділенням в повітря виробничих приміщень водяної пари, теплоти, газів, парів і аерозолів різного роду речовин. Такі виділення погіршують якість повітря і, отже, можуть зробити шкідливий вплив на життєдіяльність людини. Ефективним засобом забезпечення чистоти і допустимих параметрів мікроклімату повітря робочої зони є промислова вентиляція.

Вентиляцією називається організований і регульований повітрообмін, що забезпечує видалення з приміщення забрудненого повітря і подачу на його місце свіжого.

Класифікація вентиляційних систем представлена на рис.6.1.

За способом переміщення повітря вентиляція буває з природним і з механічним спонуканням.

За місцем дії вентиляція буває загальнообмінною і місцевою.

Дія загальнообмінної вентиляції засновано на розведенні забрудненого, нагрітого, вологого повітря приміщення свіжим повітрям до гранично допустимих норм. Общеобменную вентиляцію застосовує у випадках, коли шкідливі речовини, теплота і волога виділяються рівномірно по всьому приміщенню.

За способом подачі і видалення повітря розрізняють чотири схеми загальнообмінної вентиляції: припливна, витяжна, припливно-витяжна і системи з рециркуляцією.

Припливна система - це система, при якій повітря подається в приміщення після підготовки його в припливної камері.

У приміщенні при цьому створюється надлишковий тиск, за рахунок якого повітря йде назовні через вікна, двері або в інші приміщення. Припливна система застосовується для вентиляції приміщень, в яких небажано попадання забрудненого повітря з сусідніх приміщень або холодного повітря ззовні.

Витяжна система призначена для видалення повітря з приміщення. У приміщенні при цьому створюється знижений тиск і повітря сусідніх приміщень або зовнішнє повітря надходить в дане приміщення. Витяжну систему доцільно застосовувати в тому випадку, коли шкідливі виділення даного приміщення не повинні поширюватися на сусідні приміщення, наприклад для шкідливих цехів, хімічних і біологічних лабораторій.

Системи промислової вентиляції

механічна

природна

Загально обмінна

Мал. 6.1. Класифікація вентиляційних систем

Припливно-витяжні системи є найбільш поширеними в промисловості, так як вони більш повно задовольняють умовам створення нормованих параметрів повітря приміщень.

Системи з рециркуляцією відпрацьованого повітря - це системи, в яких до зовнішнього повітря подмешивается частина витяжного повітря. Після термовологісної обробки суміш надходить в вентильованому приміщенні. Системи з рециркуляцією застосовуються для зниження витрати тепла в холодний період року або для зниження витрати холоду в теплий період року.

Місцева витяжна вентиляція служить для уловлювання шкідливих речовин в місцях їх виділення, не допускаючи поширення по приміщенню.

Місцева вентиляція в порівнянні з загальнообмінною вимагає значно менших витрат на влаштування та експлуатацію.

У виробничих приміщеннях, в яких можливе раптове надходження у повітря робочої зони великої кількості шкідливих речовин, поряд з робочою вентиляцією, передбачається пристрій аварійної вентиляції.

На виробництві часто влаштовують комбіновані системи вентиляції (загальнообмінна вентиляцію з місцевою, загальнообмінна з аварійною і т.п.).

6.2. ВИЗНАЧЕННЯ необхідної кількості ПОВІТРЯ

ПРИ загальнообмінної вентиляції

Необхідний повітрообмін для загальнообмінної вентиляції може бути визначений різними методами в залежності від призначення приміщення і виду шкідливих виділень.

1. При виділенні парів і газів в приміщенні необхідну кількість повітря визначають, виходячи з їхнього розведення до допустимих концентрацій. Допускаючи, що шкідливі речовини розподіляються рівномірно по приміщенню і при тривалій роботі вентиляції не відбувається зміна їх вмісту, необхідний повітрообмін L можна визначити з умови балансу надходять в приміщення і видаляються з нього шкідливих речовин:

6.3. ПРИРОДНА ВЕНТИЛЯЦІЯ

Обмін повітря при природній вентиляції відбувається внаслідок різниці температур повітря в приміщенні і зовнішнього повітря, а також під дією вітру.

Різниця температур повітря всередині (більш теплого) і зовні приміщення, отже, і плотностей викликає надходження холодного повітря в приміщення і витіснення з нього теплого повітря. При дії вітру з підвітряного боку будівель створюється знижений тиск, внаслідок чого відбувається витяжка теплого або забрудненого повітря з приміщення. У той же час з навітряного боку будівлі створюється надлишковий тиск, під дією якого в приміщення поступає свіже повітря.

Природна вентиляція виробничих приміщень може бути неорганізованої і організованої.

Неорганізована природна вентиляція - інфільтрація або природне провітрювання - здійснюється зміною повітря в приміщеннях через нещільності в огородженнях і елементах будівельних конструкцій, через кватирки і спеціальні отвори.

Такий повітрообмін залежить від випадкових чинників - сили і напряму вітру, температури повітря всередині і зовні будівлі, виду огороджень і якості будівельних робіт. Однак інфільтрація може бути значною і для житлових будівель досягати 0,5. 0,75 об'єму приміщення в годину, а для промислових підприємств - до 1. 1,5 об'єму приміщення в годину.

Організована природна вентиляція може бути канальної і безканальної вентиляцією (аерація).

Мал. 6.2. Схема природної канальної припливно-витяжної вентиляції

Канальна природна витяжна вентиляція без організованого припливу повітря (рис. 6.2) широко застосовується в житлових і адміністративних будівлях. Розрахункова гравітаційне тиск таких систем вентиляції визначають при температурі зовнішнього повітря 5 ° С, вважаючи, що все воно витрачається на тракті витяжного каналу, без урахування опору входу повітря в будинок. При розрахунку мережі повітроводів насамперед роблять орієнтовний підбір їх перетинів, виходячи з допустимих швидкостей руху повітря в каналах верхнього поверху v = 0,5. 0,8 м / с, в каналах нижнього поверху і збірних каналах на горищі v = 1. 1,5 м / с.

Для збільшення наявного тиску в системах природної вентиляції на гирлі витяжних шахт встановлюють насадки - дефлектори. Посилення тяги відбувається завдяки розрідженню, яке виникає при обтіканні дефлектора вітром. На рис. 6.3 приведена схема дефлектора ЦАГІ. Вітер, обдуваючи обечайку дефлектора, створює розрідження, внаслідок чого повітря з приміщення рухається по повітроводи і патрубка і потім виходить назовні через два кільцеві щілини. Ефективність роботи дефлектора залежить головним чином від швидкості вітру і висоти установки їх над коником даху.

швидкість повітря в патрубку, м / с. Приймається рівною половині швидкості вітру (для кожної місцевості відома середня швидкість вітру за найбільш спекотні місяці).

Аерація здійснюється в холодних цехах за рахунок вітрового тиску, в гарячих цехах за рахунок спільного чи роздільного дії теплового і вітрового тиску. Аерація здійснюється наступним чином.

Мал. 6.4. аерація будівель

У будівлі цеху, обладнаному трьома рядами прорізів зі стулками, в літню пору відкриваються отвори 1 і 3 (рис. 6.4, а). Свіже повітря надходить в приміщення через нижні прорізи 1, розташовані на висоті 1 ... 1,5 м від підлоги, а віддаляються через отвори 3 в ліхтарі будинку. У зимовий час зовнішнє повітря надходить через отвори 2, розташовані на висоті 4 ... 7 м від статі (рис. 6.4, б). Висота приймається з таким розрахунком, щоб холодне зовнішнє повітря, опускаючись до робочої зони, встиг досить нагрітися за рахунок перемішування з теплим повітрям приміщення. Повітрообмін можна регулювати, змінюючи положення стулок.

Р асчетная різниця тисків, під дією якої відбувається повітрообмін в приміщенні, обумовлена різницею щільності (температур) зовнішнього (поза будівлею) і внутрішнього (в приміщенні) повітря (тепловий напір Рт) і в результаті обдування будівлі вітром (вітрової натиск Рв) і визначається за формулою:

Температура повітря всередині приміщення внаслідок виділення надлишків явної теплоти буває, як правило, вище температури зовнішнього повітря. Отже, щільність зовнішнього повітря більше щільності повітря всередині приміщення, що обумовлює наявність різниці тисків зовнішнього і внутрішнього повітря. На певній висоті приміщення, в так званій площині рівних тисків (рис.6.5), ця різниця дорівнює нулю.

Мал. 6.5. Розподіл тиску повітря в будівлі

Нижче площині рівних тисків існує розрідження, що обумовлює надходження зовнішнього повітря:

Величина теплового тиску, під впливом якого відбувається повітрообмін в приміщенні, дорівнює сумі тисків на рівні нижніх прорізів:

Розрахунок аерації при спільній дії вітру і надлишків явної теплоти здійснюється за формулою:

де а - аеродинамічний коефіцієнт, що залежить від конфігурації будівлі і приймається за результатами обдування моделей будівель.

При розрахунку аерації визначають площу прорізів.

Розрахунок проводять для літнього часу, як самого несприятливого для аерації.

На початку розрахунку задаються площею нижніх прорізів. Знаючи необхідну кількість повітря L. визначають необхідну площу верхніх прорізів.

де μ - коефіцієнт витрати, величина якого залежить від конструкції стулок і кута їх відкриття, μ = 0,15 ... 0,65.

Перевагою аерації є те, що великі обсяги повітря подаються і видаляються без застосування вентиляторів і повітроводів. Система аерації значно дешевше механічних систем вентиляції.

До недоліків аерації слід віднести те, що в теплий період року ефективність аерації може істотно падати внаслідок підвищення температури зовнішнього повітря і, крім того, що надходить в приміщення повітря не проходить попередню обробку, т. Е. Не очищається і не охолоджується.
