Зв’язки в покриттях промислових будівлях

Система зв'язків покриття призначена для забезпечення просторової роботи і поздовжньої незмінності каркасів, сприйняття горизонтальних навантажень (від вітру, кранового устаткування та ін.) Додання стійкості конструкцій в період їх монтажу.

Вітрові і сейсмічні сили, що впливають на покриття і верхню частину торцевих стін і спрямовані вздовж прольотів будівлі, передають системою зв'язків покриття на систему поздовжніх і вертикальних зв'язків по колонах.

Система зв'язків також забезпечує розв'язку стислих поясів «з площини» стропильних ферм.

Ті ж сили, спрямовані поперек прольотів будівлі при однаковому кроці крайніх і середніх колон, сприймаються безпосередньо поперечними рамами каркаса.

В іншому випадку з проміжних колон крайнього ряду вони передаються на поперечні рами поздовжніми горизонтальними зв'язками в рівні нижніх поясів стропильних ферм.

Система зв'язків покриття з'єднує в просторовий елемент попарно кроквяні связевиє ферми по краях, а при необхідності - і в середині температурного відсіку, і пов'язує між собою ці просторові елементи уздовж будівлі для сприйняття горизонтальних зусиль будь-якого напрямку.

Якщо будівля складається з декількох температурних блоків, то кожен з них повинен мати самостійну систему зв'язків.

У будівлях із застосуванням залізобетонних плит зв'язку з верхніх поясів кроквяних ферм складаються з розпірок і розтяжок.

Горизонтальні зв'язки передбачаються тільки в будівлях з ліхтарями і розташовуються в подфонарном просторі.

У покриттях при кроці колон крайніх і середніх рядів 12 м передбачають горизонтальні зв'язкові ферми, розміщуючи їх в рівні нижнього пояса кроквяних ферм по торцях температурних блоків в кожному прольоті.

Горизонтальні зв'язки при залізобетонному каркасі

1 - розпірка; 2 - горизонтальна ферма в торцях

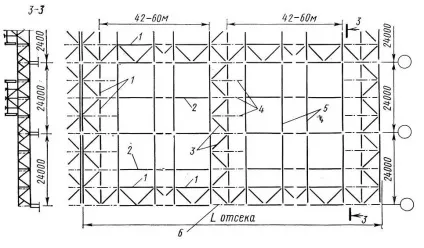

Зв'язки в покритті зі сталевими фермами по нижніх поясів стропильних ферм

1 - розпірки; 2 - розтяжки; 3 - розкоси; 4 - вертикальні сязі;

5 - кроквяні сязі; 6 - зв'язкові ферми

Горизонтальні зв'язки в площині нижніх поясів стропильних ферм можуть бути двох типів.

Зв'язки першого типорозміру складаються з поперечних горизонтальних в'язевих ферм, розташованих в торцях температурного відсіку будівлі.

При довжині температурного відсіку більше 96 м в межах відсіку повинні бути встановлені проміжні связевиє ферми з кроком 42-60 м.

Крім того, не обхідних поздовжні горизонтальні зв'язкові ферми, які в одно-, дво- і трипролітних будівлях розташовують уздовж крайніх рядів колон, а при числі прольотів більше трьох також і вздовж середніх рядів колон таким чином, щоб відстань між в'язевих фермами не перевищувало трьох прольотів в будівлях зі звичайним режимом роботи і двох прольотів в будівлях з важким режимом роботи.

Зв'язки першого типу передбачають також установку розпірок і розтяжок.

Зв'язки першого типу є обов'язковими в будівлях з важким режимом роботи і в будівлях з підкроквяних фермами незалежно від режиму роботи кранів.

У будівлях зі звичайним режимом роботи при відсутності підкроквяних ферм зв'язку першого типу встановлюють:

- в однопрогонових і двопролітних будівлях обладнаних мостовими кранами вантажопідйомністю 10 т і більше;

- в будинках з кількістю прольотів три і більше при наявності кранів загального призначення вантажопідйомністю 30 т і більше.

В інших випадках передбачається другий тип зв'язків.

Зв'язки другого типу складаються з поперечних горизонтальних в'язевих ферм, розташованих так само, як і в зв'язках першого типу, по торцях температурного блоку і в разі необхідності додатково за проміжними рядах колон.

Поздовжні связевиє ферми по крайніх рядах колон встановлюють тільки при кроці кроквяних ферм 12 м і наявності стійок поздовжнього фахверка. Зв'язки другого типу включають також розпірки і розтяжки.

Связевиє сталеві кроквяні ферми з'єднуються. площині нижніх поясів - розпірками і розкосами, що утворюють горизонтальні ферми, і розтяжками з інтервалом 6 м по всій довжині будівлі; в площині верхніх поясів - розпірками і розкосами в середині прольоту тільки в подфонарном просторі.

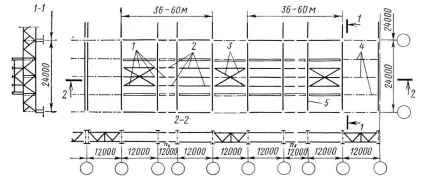

Зв'язки в покриттях із сталевими фермами по верхніх поясів кроквяних ферм

1 - розпірки; 2 - розтяжки; 3 - розкоси; 4 - вертикальні зв'язки; 5 - кроквяні ферми

За середніх рядах колон крайні підкроквяні ферми в кожному температурному блоці пов'язують з верхніми поясами кроквяних ферм горизонтальними розпірками.

Горизонтальні зв'язки в покриттях при залізобетонному каркасі

1 - горизонтальна распорка по Підкроквяний фермам

Вертикальні зв'язку розташовуються уздовж прольотів в місцях розміщення поперечних горизонтальних в'язевих ферм через 6 м.

Вертикальні зв'язку в покриттях при залізобетонному каркасі

1 - вертикальна зв'язок по фермам; 2 - розпірка

Вертикальні зв'язку, розпірки, розтяжки і розкоси можуть бути спроектовані з круглих електрозварних труб, замкнутих гнутосварних профілів, гнутих і гарячекатаних профілів. Їх поєднання залежить від кроку кроквяних ферм.

В якості основного варіанту прийнятий сортамент зв'язків з круглих електрозварних труб.

Зв'язки по верхніх поясах ферм кріплять на болтах М20 нормальної точності; зв'язку з нижніх поясів стропильних ферм в будівлях зі звичайним режимом роботи - на болтах М20, в будівлях з важким режимом роботи - на зварюванні.

Елементи зв'язків, розташовані в площині колон і сприймають вітрові навантаження, кріпляться на болтах або зварюванні в залежності від зусиль, що діють в цих елементах.

Система зв'язків у покриттях складається з горизонтальних зв'язків в площині верхніх і нижніх поясів стропильних ферм і вертикальних зв'язків між фермами.

Залежно від застосування залізобетонних плит або сталевого профільованого настилу система зв'язків відрізняється тільки в площині верхніх поясів кроквяних ферм.
