При нарізуванні циліндричних зубчастих коліс на зубофрезерні Верстати здійснюються наступні робочі руху:

• обертання фрези - головний рух при різанні
• обертання столу із заготівлею, узгоджене з обертанням фрези, - обкатка
• переміщення супорта з фрезою паралельно осі столу - рух подачі

Супорт при фрезеруванні може переміщатися або зверху вниз або знизу вгору.

зустрічне фрезерування

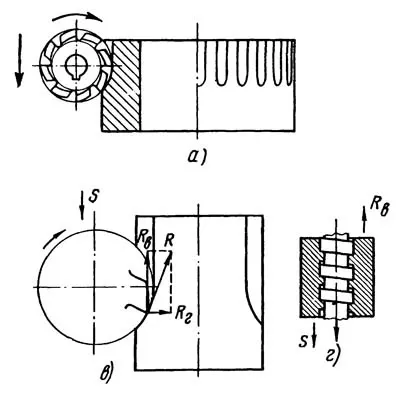

Мал. 38 а, в, г. Зустрічне фрезерування

При переміщенні супорта зверху вниз здійснюється зустрічне фрезерування. В цьому випадку при обертанні фрези зуби її рухаються щодо заготовки в напрямку від торця з нарізаною частиною зубів до торця з ненарезанной частиною, т. Е. Назустріч зрізати шару металу (рис. 38, а).

При переміщенні супорта від низу до верху відбувається попутне фрезерування. В цьому випадку зуби фрези рухаються щодо заготовки в напрямку від торця з ненарезанной частиною зубів до торця з нарізаною, т. Е. Попутно зі зрізаними шаром металу (рис. 38, б).

Внаслідок неоднакового напрямки сили при зустрічному і попутному фрезеруванні вона по-різному впливає на процес різання.

• Навантаження на верстат більш плавна і не залежно яку поверхню має заготовка процес різання йде м'яко і рівномірно
• Зміцнення обробленої поверхні за рахунок деформації металу

Недоліки зустрічного фрезерування

• Сили різання спрямовані на те, щоб відірвати заготовку від пристосування і цей факт вимагає надійне її кріплення в базовому пристосуванні
• Значний і швидке зношення ріжучого інструменту, що в свою чергу не дозволяє працювати із застосуванням високих режимів різання
• Погане видалення стружки. Вона вилітає перед фрезою і може потрапити в зону різання, що призведе до подряпин по обробленої поверхні

попутне фрезерування

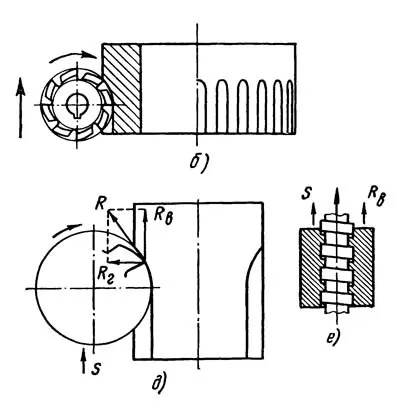

Мал. 38 б, д, е. Попутне фрезерування

Силу тиску на зуби фрези R, перпендикулярну їх поверхні, можна розкласти по двох напрямах: на горизонтальну силу RГ і вертикальну RВ.

При зустрічному фрезеруванні горизонтальна сила діє на фрезу в напрямку від її осі (рис. 38, в) і віджимає супорт від напрямних стійки, внаслідок чого знижується стійкість фрези.

При попутному фрезеруванні горизонтальна сила діє на фрезу у напрямку до її осі і притискає супорт до напрямних, збільшуючи стійкість фрези, що сприяє підвищенню точності обробки і дозволяє працювати на підвищених швидкостях.

При зустрічному фрезеруванні гвинт, що переміщає супорт вниз, натискає на верхні боку витків гайки супорта (рис. 38, г), а вертикальна сила спрямована проти напрямку подачі і притискає витки гайки до витків гвинта; цим усуваються зазори між ними і фреза працює з рівномірним подаванням без вібрації.

При попутному фрезеруванні гвинт, що переміщає супорт вгору, натискає на нижні боку витків гайки (рис. 38, е), а напрямок вертикальної сили збігається з напрямом подачі. У момент врізання зубів фрези вертикальна сила збільшується (RВ> S) і віджимає витки гайки від витоків гвинта за рахунок зазору між ними; відбувається коливання супорта, що створює нерівномірне подачу, внаслідок чого виникають вібрації. Для усунення віджиму гайки в механізмі переміщення супорта застосовуються пристрої, що притискають гайку до гвинта (компенсуючі гайки, противаги, гідравлічні системи).

Якщо верстат забезпечений компенсує пристроєм, то попутне фрезерування має перевагу перед зустрічним, так як забезпечує більш високу чистоту нарізаються зубів і дозволяє працювати на підвищених швидкостях.

Переваги попутного фрезерування:

• Завдяки тому, що сили різання які виникають при попутному фрезеруванні спрямовані в напрямку заготовки її притискає до затискного пристосування і з цього немає необхідності застосовувати хитромудрі затискні пристрої і позбавляти заготовку всіх ступенів свободи.
• Стійкість фрези набагато вище ніж при зустрічному фрезеруванні так як знос зубів інструменту по задніх поверхнях менш значний і йде рівномірно
• Якість поверхонь має хорошу шорсткість за рахунок плавної деформації знімається припуску металу
• Зручне напрямок сходу стружки. Вона залишається позаду ріжучого інструменту і легко видаляється

Недоліки попутного фрезерування:

• Напевно самий основний недолік це неможливість використання даного способу при обробці заготовок з грубими необробленими поверхнями (поковки, лиття, штампування). Це пов'язано з тим, що різні тверді включення які містяться в шкірці можуть сильно зносити інструмент або навіть призвести до його поломки.
• Так як зуби фрези працюють при ударному навантаженні то необхідно, щоб пристрій було жорстко і надійно закріплене на верстаті. Та й сам верстат повинен бути досить жорстким.
• У механізмах переміщення столу мають бути відсутні зазори для виключення появи вібрацій.

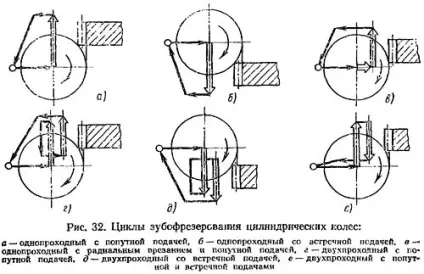

Цикли зубофрезерования циліндричних коліс на зубофрезерні Верстати

• а - однопрохідний цикл з попутним подачею
• б - однопрохідний цикл із зустрічною подачею
• в - однопрохідний цикл з радіальним врізання і попутної подачею
• г - двопрохідний цикл з попутним подачею
• д - двопрохідний цикл із зустрічною подачею
• е - двопрохідний цикл з попутним і зустрічній подачами
