Зовнішнє посилання автокад
Зовнішні посилання AutoCAD - це можливість в своє креслення в форматі dwg вставити креслення з інших підрозділів, причому, без копіювання всіх примітивів. В якості зовнішньої посилання можуть також виступати наступні файли:
У цій статті тема зовнішніх посилань розглянута на прикладі впровадження файлу AutoCAD (формат * .DWG). Вміст додаткового файлу-посилання подгружается в ваш файл, але не зберігається в ньому. Це дає ряд переваг:
1. Розмір файлу істотно розвантажується, тому що креслення зберігає тільки ті об'єкти і примітиви, які накреслили саме ви.
2. Будь-які зміни, які будуть зроблені в кресленнях, вставлених як посилання Автокада, будуть відображатися у вашому кресленні. Відразу ж після внесення змін і збереження файлу-посилання ви отримаєте повідомлення. Також вам буде запропоновано оновити креслення, після чого ви побачите всі зміни, які були зроблені в сусідньому підрозділі. Тому ви не пропустіть зміна зовнішніх посилань Автокад.
3. Зовнішні посилання Автокада - це можливість організувати грамотну розробку складного проекту, в якому кожен підрозділ (окремий людина) відповідає за свою роботу: відділ архітектури за розробку планування поверху, проектний відділ - за інженерні системи та мережі і т.д.
Вставка зовнішнього посилання в Автокаде.
Впровадження зовнішніх посилань в Автокад здійснюється через команду «Приєднати» (вкладка «Вставка»).
Мал. 2 - Команда AutoCAD «Приєднати».
Мал. 3 - Параметри вставки зовнішньої посилання AutoCAD.
Тут можна налаштувати масштаб, кут повороту і вказати точку вставки, а також одиниці виміру впроваджуваного креслення. Існує два типи посилань:
2. Накладена - при накладенні зовнішнього посилання в вашому файлі будуть відображати графічно всі об'єкти впроваджуваного файлу, а при подальшому використанні вже вашого креслення, як зовнішнього посилання - немає.
Також зверніть увагу, що шлях до креслення може бути повний, відносний або не заданий. Більш докладно про це можна прочитати в довідці AutoCAD (гаряча клавіша F1), якщо ввести запит в пошуковик «Налаштування шляхів для посилальних креслень».
Як оновити зовнішні посилання в Автокаде?

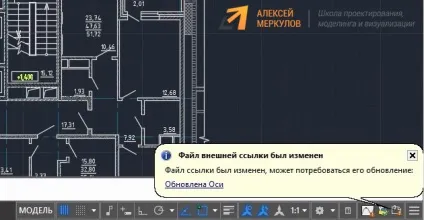

Мал. 4 - Оновити зовнішні посилання в Автокаде можна у спливаючому повідомленні.
Примусове оновлення також можна виконати в рядку стану:
Мал. 5 - Примусове оновлення зовнішніх посилань в Автокаде.
Як видалити зовнішні посилання в Автокаде?
Для видалення зовнішніх посилань Автокад з креслення потрібно викликати палітру «ЗОВНІШНІ ПОСИЛАННЯ».
автокад видалити зовнішні посилання
Мал. 6 - Виклик палітри AutoCAD «Зовнішні посилання».
Цю палітру також можна відкрити через рядок стану:
впровадження зовнішніх посилань в автокад
Мал. 7 - Диспетчер зовнішніх посилань в Автокаде.
В результаті відкриється палітра, в якій слід вибрати файл-посилання, натиснути праву кнопку миші по ньому і зі списку вибрати «Видалити»:
Мал. 8 - Робота з палітрою зовнішніх посилань AutoCAD.
ПРИМІТКА: Якщо опція «Видалити» не доступна, значить цей файл використовується в якості зовнішнього посилання в ін. Кресленні, який, в свою чергу, також є зовнішньою посиланням в вашому файлі!
Взаємодія зовнішніх посилань і шарів AutoCAD.

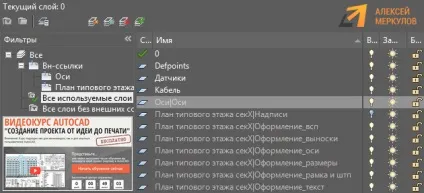

Мал. 9 - Взаємодія шарів зовнішніх посилань AutoCAD і верств в поточному файлі.
Як вставити картинку в Автокад НЕ посиланням?
Про те, як приєднати картинку до креслення детально описано в статті «Як вставити малюнок в Автокад і як обрізати картинку». Однак, як і для всіх зовнішніх посилань, потрібно строго дотримуватися шлях збереження файлу і назва креслення, тобто нічого не змінювати. Але що робити якщо файл з картинкою потрібно перенести на ін. Комп'ютер? Чи можливо в Автокаде вставити картинку без посилання?
Зробити це можна! Однак ваша картинка повинна бути OLE-об'єктом. Більш детально дана процедура описана в статті «Ole-об'єкти в Автокаде. Впровадження додаткової інформації ».
