Демонтаж коробки передач

Роботу проводимо на оглядовій канаві або підйомнику.

Послідовність операцій приведена для двигуна Renault F3R.
Від'єднуємо мінусову клему від акумуляторної батареї. Зверху моторного відсіку від'єднуємо від коробки передач трос спідометра і трос зчеплення
Знімаємо датчик положення колінчастого валу.
Знімаємо стартер.
Знизу автомобіля від'єднуємо проводку від датчика заднього ходу.
Від'єднуємо тягу і наконечник вала перемикання передач
Від'єднуємо внутрішні шарніри приводів від фланців півосей.
Підв'язуємо правий привід у верхньому положенні до рульової тяги.

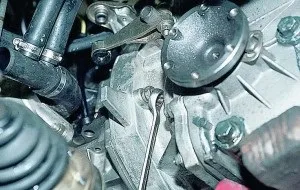

Ключем "на 10" відвертаємо болт кріплення кронштейна паливних шлангів до картера зчеплення.
Відвертаємо чотири болти кріплення піддону картера до картера зчеплення

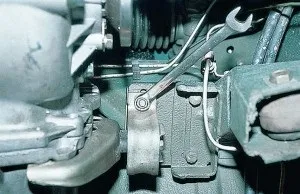

Притримуючи задню частину коробки передач, ключем «на 13» відвертаємо чотири гайки кріплення кронштейнів подушок задніх опор до кузова.

Підкладаємо брусок товщиною 50 мм між стабілізатором поперечної стійкості і картером двигуна.

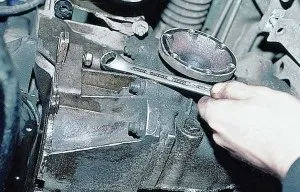

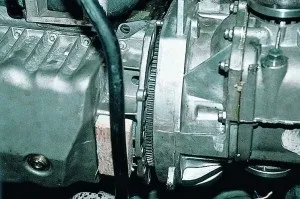

Ключем «на 17» відвертаємо гайку з лівого боку картера зчеплення, три болта в верхній частині і болт, ввернути з боку блоку циліндрів (під стартером).

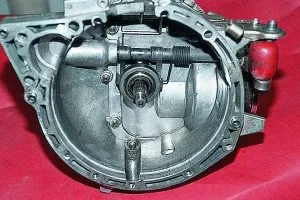

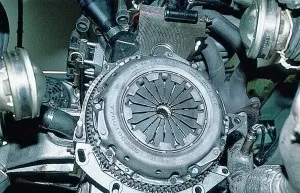

Зсунувши коробку передач назад так, щоб первинний вал вийшов з натискного диска зчеплення, знімаємо коробку.
Монтаж коробки виробляємо в зворотній послідовності.

При монтажі коробки передач вставляємо між зовнішнім важелем виключення зчеплення і кронштейном троса розпірку висотою 50-60 мм, яка не дозволяє пружині виключення зчеплення зрушити вижимний підшипник з втулки.

Установку коробки передач полегшить шпилька з різьбленням M10х1,5 довжиною 70-80 мм, ввернути в верхнє праве отвір блоку циліндрів.

Ця шпилька в поєднанні зі штатною дозволяє при монтажі сцентровать блок циліндрів і картер зчеплення, не даючи первинного валу пошкодити пелюстки диафрагменной пружини.

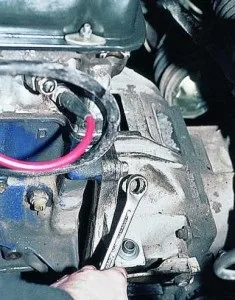

Ключем «на 17» відвертаємо два верхніх болта кріплення картера зчеплення до блоку циліндрів двигуна ВАЗ ...

... і два нижніх.

На двигуні УЗАМ ключем «на 17» відвертаємо гайки чотирьох шпильок кріплення картера зчеплення до блоку циліндрів.
