Зброя ченця - з тертковим замком
Одним з цікавих зразків вогнепальної зброї, займання порохового заряду в якому відбувалося не з використанням гнотового запала, а за допомогою механічного пристрою, є так зване «Зброя ченця» або «Рушниця ченця».
Дана зброя зберігається в Дрезденському Історичному музеї і датується орієнтовно кінцем 15 століття. За однією версією таку назву зброю отримало в зв'язку з тим, що можливо «Зброя ченця» було виготовлено ченцем Бертольдом Шварцем, який вважається винахідником пороху.
«Зброя ченця» унікальний не тільки тим, що подібної зброї більше ніде не збереглося, а можливо воно було випущено в єдиному екземплярі, як експериментальне, а й незвичайною конструкцією пристрою запального механізму.
«Зброя ченця» складається з стовбура довжиною 275мм, з тильного боку якого вкручується затворний болт з поясним крюком або петлею, призначеним для зручності перенесення зброї та тертковим замку.
Тертковим замок розміщений зліва від стовбура. Замок являє собою короб розмірами 14 × 16х140мм, в задній частині якого, навпаки запального отвору стовбура, розташована порохова полиця. Всередині короба, під пороховий полицею, розташовується пластина з рифленою поверхнею і важелем-кільцем на одному кінці - «терка». У передній частині короба на осі закріплений підпружинений важіль курка. Губки курка затискають пірит за допомогою куркового гвинта. У нижній передній частині короба кріпиться притискної гвинт з головкою у вигляді кільця. При закручуванні даного гвинта, курок притискає пірит до рифленої поверхні «терки».

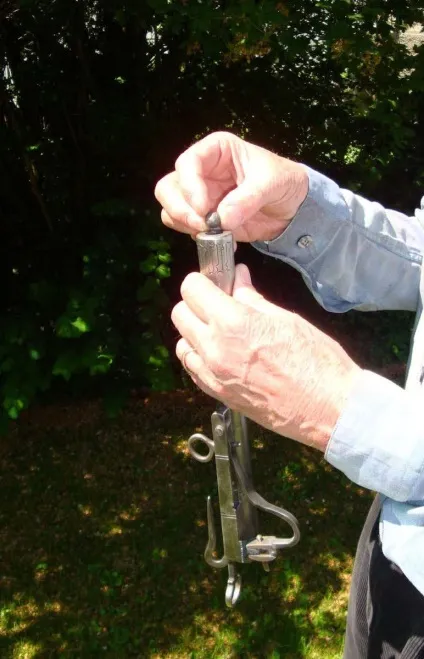

Для підготовки до пострілу з «Зброї ченця» в канал ствола засипався пороховий заряд,

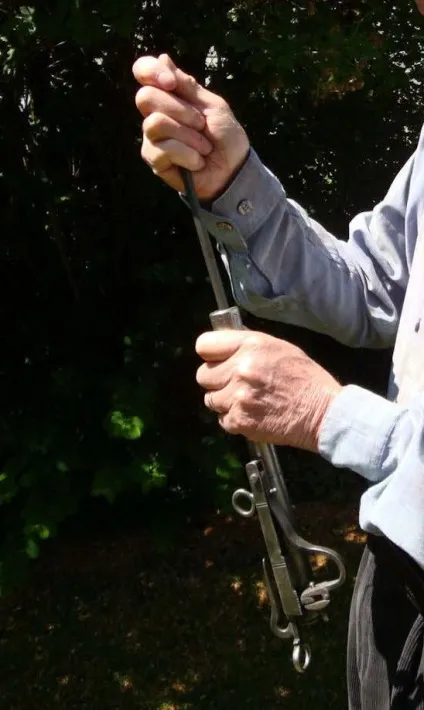

після чого в стовбур містилася і досилають шомполом до упору в пороховий заряд куля.

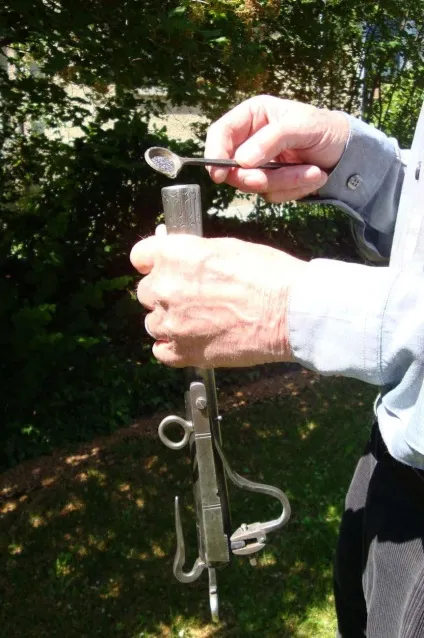

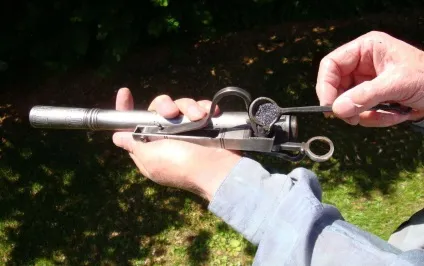

На порохову полицю містився заряд затравочного пороху (при цьому бажано було витягти притискної гвинт і відвести курок від порохової полиці), після чого за допомогою притискного гвинта курок закручується і пірит, затиснутий в губах курка, щільно притискався до рифленої поверхні «терки» у пороховий полки .

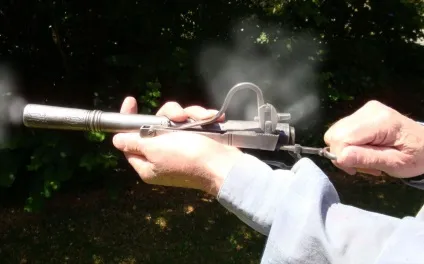

Для пострілу ствол утримували лівою рукою, правою за кільце-важіль відтягували «тертку». При цьому пірит за рахунок тертя об рифлену поверхню терки висікав іскри, які підпалювали затравочний порох. Затравочний порох через запальний отвір в стовбурі займисті основний пороховий заряд - відбувається постріл.
Більш детально з конструкцією «Зброї ченця» Ви можете ознайомитися, завантаживши опис пристрою зі схемами і комплектом креслень для створення репліки «Зброї ченця» зі сторінки Shop.HistoryPistols.ru.
