Запис ЕКГ, пристрій електрокардіографа

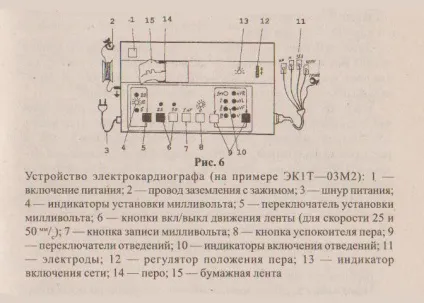

Для запису ЕКГ машини швидкої допомоги оснащуються одноканальними електрокардіографами (рис. 6) з мережевим (220 в) або автономним акумуляторним живленням. Електрокардіограф складається з датчиків - електродів, підсилювача і записуючого пристрою (пера і паперової стрічки).

Запис ЕКГ проводиться на спеціальну паперову стрічку, що нагадує міліметрівку. Електроди прикріплюються на кінцівки хворого і на грудну клітку. На одноканальному кардіограф черзі включаються різні пари електродів (або групи), таким чином реєструються різні відведення. За ним судять про локалізацію процесу (наприклад, зоні некрозу) в міокарді.

Під час скорочень серця на стрічці записуються різні зубці, що повторюються комбінації яких називаються комплексами. Вони важливі для оцінки частоти серцевих скорочень, ритму і провідності.

Електрокардіограф має три ступеня посилення. Стандартне посилення, при якому зазвичай записують ЕКГ, - це коли електричний імпульс від серця напругою 1 мілівольт (мВ) записується на стрічці у вигляді зубця висотою 10 мм. Рідше використовуються інші ступеня посилення, коли 1 мВ дорівнює 5 або 20 мм. Цей режим встановлюється спеціальними перемикачами (індикатором установки милливольта і перемикачем милливольта). Електрокардіограф дозволяє записувати ЕКГ зі стандартною швидкістю руху стрічки 50 мм / с або вдвічі меншою - 25 мм / с (використовуючи для цього кнопку вкл / викл руху стрічки).
