Запчастини для збірки настільного чпу верстата
Тема досить специфічна, але давно збирався викласти подібний короткий пост на цю тему. Я давно хотів мати подібний настільний ЧПУ станочек, який завжди буде #xAB; на підхваті # xBB; при виготовленні друкованих плат і невеликих виробів. Та й взагалі це великий плюс для домашнього майстра.
Якщо серйозно говорити, то ринкова вартість комплектів для збірки типу CNC2418 сильно завищена. Я не готовий віддавати під $ 300 за подібний набір. А ось зібрати його своїми руками рази в три дешевше - будь ласка!
Для того, щоб зібрати подібний станочек, потрібно купити двигун для шпинделя типу 775, конструкційний профіль для рами, набір напрямних: рейки або поліровані вали, ходові гвинти (найчастіше Т8, ремені типу GT2-6 можуть встановлюватися в лазерні верстати, в фрезер НЕ бажано), двигуни Nema17, і різна дрібнота типу підшипників, супортів, метизів. Питання електроніки окремий: хтось користується платами Arduino Nano / Uno + CNC Shield, хтось Mega + Ramps.
Запчастини для збірки саморобного настільного фрезерного верстата з робочим полем 2418

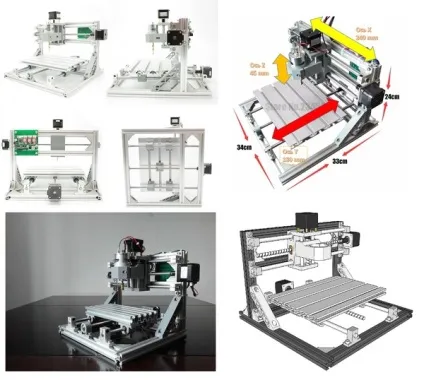

про суть те, що я збирав є копією подібної конструкції китайського верстата CNC2418, хіба що я прямо не копіював розміри. Китайський комплект коштує близько $ 250. $ 300, я витратив набагато менше
# X2714; Характеристики верстата 2418:
Робоче поле - 240 мм х 180 мм х45 мм
Розмір рами (станини) - 260 мм х180 мм (алюмінієвий профіль)
Загальний розмір - 330х340х240
Крокові мотори: 3шт Nema17 1,3А 0,25Nm
Шпиндель: Діаметр 45мм, модель 775, 24V: 7000 r / min
Максимальний діаметр хвостовика фрези залежить від встановленої цанги
Харчування: 24V 5.6A

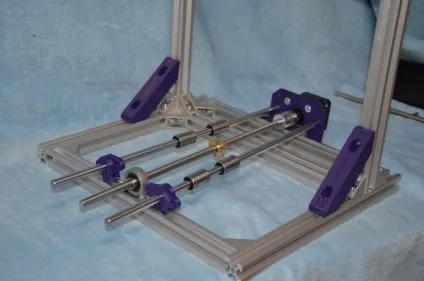

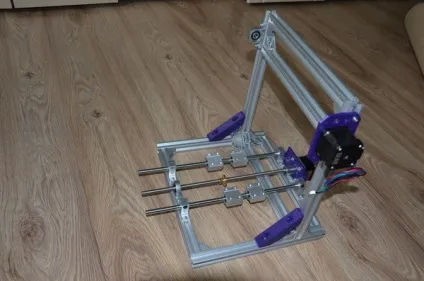

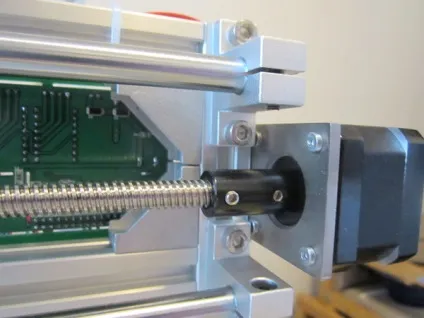

Збирається верстат дуже просто: з нарізаного алюмінієвого профілю збирається рама, потім встановлюються підтримки осей і гвинтів. Кріпляться двигуни, встановлюється робочий стіл і шпиндель. Неквапливо збирав за вихідні. Після складання потрібно налаштувати плату - залити прошивку GRBL, налаштувати параметри.
Сильно дешевше буде, якщо використовувати саморобні друковані куточки для профілю, супорти, фланці і так далі. На роботу верстата з свердління друкованих плат і по фрезеруванні м'яких матеріалів це навряд чи позначиться. Ще хороший варіант - використання перфорованих пластин з будівельних / хозмазі. Піде для посилення кутів, в тому числі вертикального і для установки двигуна, за умови висвердлювання центральній частині під вал. В місце перфорованого кріплення можна використовувати саморобні з алюмінієвого листа або фанери.
Профіль і напрямні 8 мм найкраще купувати в магазині Duxe.ru, так як подібні залізяки виходять дуже дорогі в доставки, та й китайське якість напрямних залишає бажати кращого. Якщо встигнете, зараз в Duxe.ru акція мінус 500 рублів за відгук. Дуже зручно, я вважай відбиваю частина вартості. А якщо при замовленні вказати купон "PKSALE3", то ще буде знижка 3%.
