Заміна ламп лади-пріорі (ваз-2170)
Заміна ламп в блок-фарі Лади-Пріори

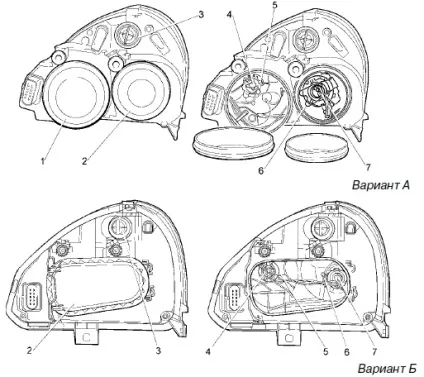

Залежно від виробника на Ладі-Пріорі використовуються два різновиди блок-фар. Для того, щоб змінити лампу в лівій фарі необхідно попередньо зняти АКБ.
Порядок дій при заміні ламп ближнього або дальнього світла:- зняти кришку 2;
- від'єднати колодку проводів 7 від лампи, що вийшла з ладу;
- вивести з пазів вусики 6 пружинного фіксатора;
- вийняти лампу;
- замінити лампу і встановити її в зворотному порядку. При цьому слід тримати справну лампу тільки за цоколь і ні в якому разі не торкатися скляної її частини.
- зняти кришку 1;
- вийняти патрон лампи габаритного вогню з посадкового місця в рефлекторе 5 за дроти;
- вийняти лампу з патрона;
- замінити лампу і встановити її в зворотному порядку, патрон лампи зафіксувати в гнізді рефлектора, приклавши зусилля до корпусу патрона.
- зняти кожух блок-фари, відвернувши три гвинти кріплення;
- повернути патрон з лампою 3 проти годинникової стрілки і вийняти його з посадкового місця корпусу блок-фари;
- вийняти лампу з патрона повернувши проти годинникової стрілки;
- замінити лампу і встановити її в зворотному порядку.

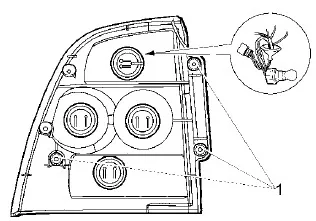

Заміна ламп в задньому ліхтарі Лади-Пріори
- відігнути оббивку багажника, забезпечивши доступ до гайок-баранчиків 1 кріплення заднього ліхтаря;
- відвернути 3 гайки-баранчика і висунути задній ліхтар з посадкового місця;
- повернути патрон замінної лампи проти годинникової стрілки і вийняти його з посадкового місця;
- вийняти лампу з патрона повернувши її проти годинникової стрілки;
- замінити лампу і встановити її в зворотному порядку.
Заміна лампи в бічному покажчику повороту Лади-Пріори
Для того, щоб замінити що вийшла з ладу лампу бічного покажчика повороту, його необхідно попередньо зняти. Ліхтар бічного покажчика повороту 1 утримується в гнізді пружинної засувкою і фіксатором. Необхідно зрушити ліхтар в напрямку руху автомобіля і вивести фіксатор із зачеплення. Повернувши патрон 3 проти годинникової стрілки, вийняти його в зборі з лампою з корпусу ліхтаря і потягнути лампу 2 на себе. Замінити лампу і встановити ліхтар на місце у зворотному порядку.
Заміна лампи освітлення номерного знака Лади-Пріори
Щоб отримати доступ до патрона лампи ліхтаря освітлення номерного знака, необхідно відкрити кришку багажника і через отвори у внутрішній панелі кришки багажника повернути патрон з лампою 3 за годинниковою стрілкою при цьому не слід від'єднувати колодку джгута проводів, і вийняти патрон з корпуса ліхтаря і потягнути лампу 2 на себе.
Для заміни лампи в ліхтарі освітлення 1 в Ладі-Пріорі в кузові хетчбек необхідно зняти оббивку двері задка, яка кріпиться на кнопках. Після цього слід виконати ті ж опіраціі, які були описані вище.
Заміна лампи в плафоні освітлення салону Лади-Пріори
Для заміни лампи в плафоні освітлення його слід демонтувати з корпуса контейнера оббивки даху. Плафон утримується металевою пружинної засувкою 4 в гнізді корпусу контейнера. Щоб зняти плафон необхідно вставити викрутку з плоским наконечником в паз з правого боку плафона (з боку пасажира) і акуратно вивернути плафон на себе, після чого слід віджати контакт 3 і вийняти лампу 2, замінити лампу і встановити зачепи 1 плафона в гніздо зліва, після чого притиснути праву сторону плафона до фіксації.
Заміна лампи в плафоні освітлення багажника і бардачка Лади-Пріори
Для заміни лампи 2 в плафоні освітлення 1 багажника слід вийняти плафон з кронштейна. Для цього треба встановити плоску викрутку в паз 3 з правого боку плафона і акуратно віджати плафон вниз. Плафон утримується в кронштейні пружинної засувкою. Замінити лампу, встановити зачіп плафона зліва в кронштейні, після чого притиснути праву сторону плафона до фіксації.
Для заміни лампи 3 в плафоні освітлення 1 бардачка, слід вийняти плафон з гнізда, вставивши плоску викрутку в паз 2 з правого боку плафона і акуратно віджати плафон вниз. Плафон утримується пружинної засувкою 7 в гнізді корпусу бардачка. Замінити лампу, встановити зачіп плафона зліва в гніздо, після чого притиснути праву сторону плафона до його фіксації.
