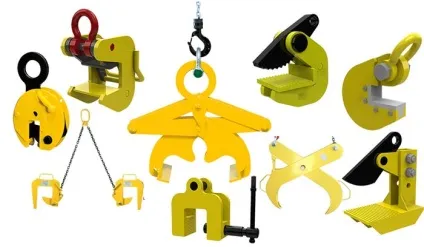

Захвати для листового металу

Механічні зачепи для листового металу широко використовуються на складах відповідного сортаменту і на заготівельних ділянках листоштампувальних виробництв. Такі захоплення, не дивлячись на поступове поширення вакуумних, магнітних і електромагнітних захватів, не здають своїх позицій, що пояснюється простотою конструкції, надійністю, універсальністю, незалежністю від зовнішніх факторів.

Класифікація

Захвати для листового металу механічного типу розрізняють за такими параметрами:

1. За способом транспортування металу - в горизонтальному або у вертикальному положенні.
2. За конструкцією захватного органу - стропові і гвинтові (струбцини).
3. За кількістю захоплень - з одним, двома або чотирма ексцентриками.
4. За характером робочого переміщення захватного органу - качательного, або поступального.

Всі види горизонтальних механічних захоплень повинні бути парними, а відстань між ними визначається довжиною переміщуються листів, станом їх поверхні, і кількість одночасно транспортуються одиниць вантажу.

Крім того, ряд конструкцій механічних захоплень, особливо для транспортування довгомірного листового прокату, потребують допоміжного деталі - траверсі, яка врівноважує зусилля, що виникають при переміщенні листа, і знижує небезпеку появи перекидаючого моменту.

З огляду на динамічний характер навантажень під час роботи даних пристроїв, робочі органи захоплення повинні виконуватися з середньовуглецевих сталей типу сталь 20 або навіть сталь 15Г. До готових захопленням ставляться вимоги підвищеної поверхневої твердості при в'язкої серцевини, тому такі деталі після штампування обов'язково піддаються цементації.

Багато конструкцій механічних захоплень для листового металу - універсальні. Вони можуть транспортувати вантаж і в вертикальному, і в горизонтальному положенні. Тому що приводиться далі поділ основних типів захоплень - на вертикальні і горизонтальні - є умовним, крім деяких винятків, про що буде зазначено особливо.

Вертикальне положення для металу

Застосовується переважно на складах металобаз, а також на складах великих заготівельних ділянок пресових цехів, де використовують метод вертикального штабелювання листового прокату. При такому способі зберігання площа, яку займає листовим металом, різко скорочується.

Для зручності установки і вилучення металу з штабеля його напрямні зазвичай виконують не строго вертикальними, а мають нахил 10 ... 15º. Відповідно гнучкість захоплення повинна забезпечувати зміна його вертикальної осі на ті ж значення.

Основними різновидами вертикальних захоплень для листового металу є:

• Кліщів, які складаються з пари нерівноплечних важелів, з'єднаних між собою двома шарнірами. Одним кінцем такі захоплення прикріплюються до траверсі або до ланки стропа, а на іншій частині мають захватні губки для утримання сталевого листа. Губки утримують вантаж через наявні насічок на своїй робочій поверхні, причому сила їх притиску визначається співвідношенням плечей важелів і площею контактних поверхонь губок;
• Фрикційні захвати. Вважаються різновидом кліщових. Але відрізняються присутністю пластин, які за допомогою клинового механізму висуваються у напрямку до металу при його торканні до губок важелів. При цьому забезпечується додаткове зусилля притиску;

Ексцентрикові захоплення, що їх називають захопленнями типу «бульдог». Вони являють собою пристосування, що включає в себе ексцентрично розташований відносно осі підйому важіль, який рухомо з'єднаний з притискної щелепою. При підйомі вантажу щелепу притискає транспортується лист до внутрішньої поверхні важеля;

Гвинтові захоплення, в яких фіксація листа проводиться вручну струбцинами, притиск яких до листа виконується гвинтовим механізмом. Щоб виключити пошкодження тонколистового прокату, контактні поверхні струбцин постачають накладками з маслостойкой твердої гуми. Струбцина захопленнями можна виконувати кантовку металу.

Горизонтальні захоплення для металу

Ексцентрикові, гвинтові і ряд виконань кліщових захватів придатні також і для транспортування листів в горизонтальному положенні. Зокрема, для захоплень «бульдог» видозмінюється тільки розташування опорної поверхні важеля (з вертикальною на горизонтальну), а конструкція притискної щелепи залишається практично без змін.

Найбільші конструктивні відмінності зазнають кліщові захвати горизонтального типу. Залежно від товщини листа вони можуть виготовлятися з храпцамі, і з подхватами. Перші варіант використовується при транспортуванні тільки товстолистового металу (товщиною від 25 мм і більше). Храпцовий захоплення являє собою пару нерівноплечних важелів, які фіксують лист тільки по його товщині. Протилежний кінець важеля прикріплюється до стропу, і при його натягу провертається в напрямку до притискається поверхні. Відрізняється простотою форми, проте надійно функціонує лише при достатній ширині сталевого листа: кут розпору строп повинен бути не менше 60º. Метал малої жорсткості (наприклад, алюміній) такими вантажозахоплювальними пристроями переміщати забороняється.

Ексцентриковий кліщовий захват має нижню опорну поверхню на важелі, розміри якої залежать від ваги листа і допустимої стріли прогину вантажу: при збільшенні цих параметрів довжина і ширина опорної поверхні збільшуються. Подвійний ексцентрик забезпечує більш надійний притиск, крім того такі виконання горизонтальних захоплень для металу вважаються більш універсальними.

При виборі параметрів механічного захоплення для транспортування листового металу враховують його вантажопідйомність, а також можливість агрегатування з різними видами строп і траверс. Мінімальна величина запасу по зусиллю фіксації становить 25 ... 30%, за винятком ексцентрикових і фрикційних захоплень (для них коефіцієнт запасу приймається в межах 60 ... 65%).
