Задня опора, додаткове обладнання

1. ИЗУ -01.

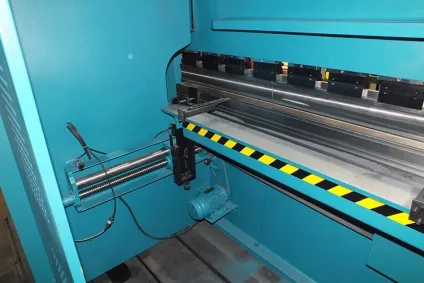

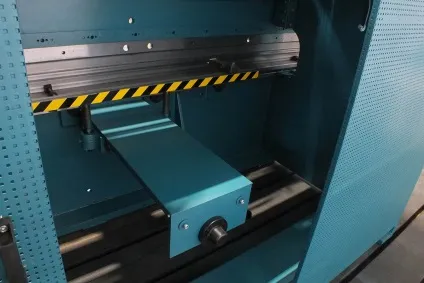

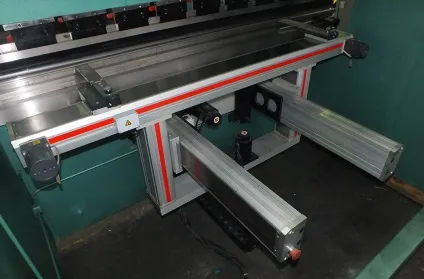

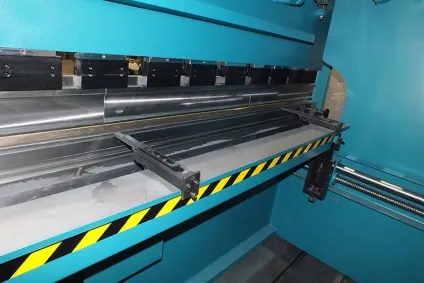

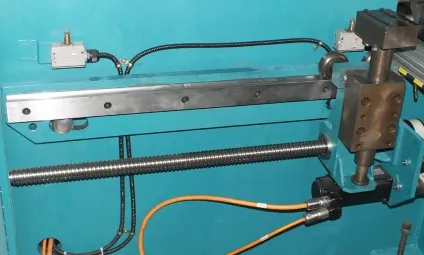

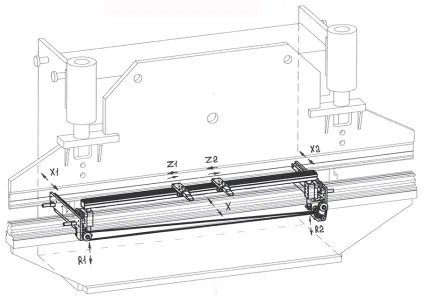

Рама заднього упору з вузлами переміщення встановлюється в "T" - образні пази столу станини преса. Залежно від ходу заднього упору і конструкції листозгинальні преси, для більшої жорсткості упор може забезпечуватися двома додатковими опорними стійками. Даний вид упору має довжину переміщення - 750 мм. Привід даного упору здійснюється вручну, за допомогою штурвала, виведеного на передню частину станини преса. Контроль переміщення по осі "X" проводиться за допомогою механічного лічильника обертів моделі СО-66. Рух балки з упорами відбувається за допомогою пари гвинт-гайка. Переміщення вузлів упору по осях "R1", "R2", "Z1" і "Z2" здійснюється вручну.
Точність позиціонування упору - 1 мм.

2. ИЗУ -02.

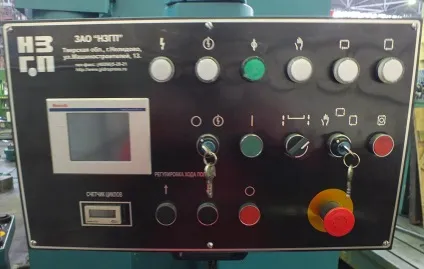

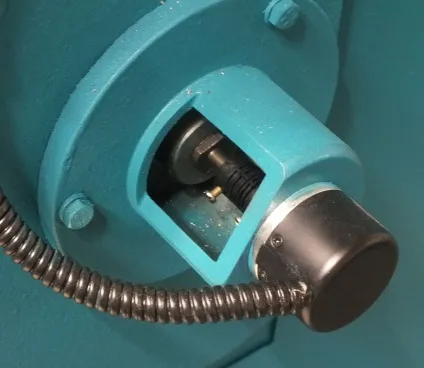

Рама заднього упору з вузлами переміщення встановлюється в "T" - образні пази столу станини преса. Залежно від ходу заднього упору і конструкції листозгинальні преси, для більшої жорсткості упор може забезпечуватися двома додатковими опорними стійками. Даний вид упору має довжину переміщення - 750 мм. Привід даного упору здійснюється вручну, за допомогою штурвала, виведеного на передню частину станини преса. Контроль переміщення по осі "X" здійснюється від датчика енкодера, сигнал якого надходить на пристрій цифрової індикації (УЦИ), розташоване на пульті керування пресом. Рух балки з упорами відбувається за допомогою пари гвинт-гайка. Переміщення вузлів упору по осях "R1", "R2", "Z1" і "Z2" здійснюється вручну.
Точність позиціонування упору - 1 мм.

3. ИЗУ -03.

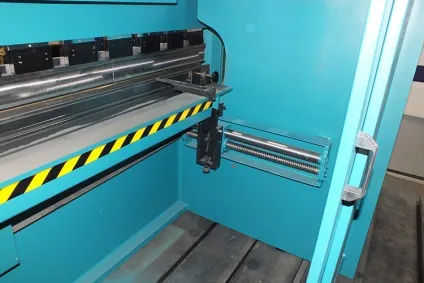

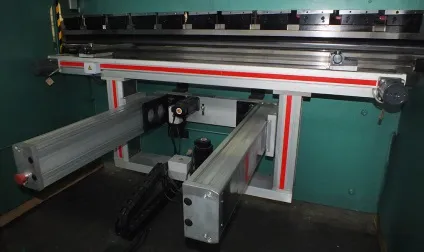

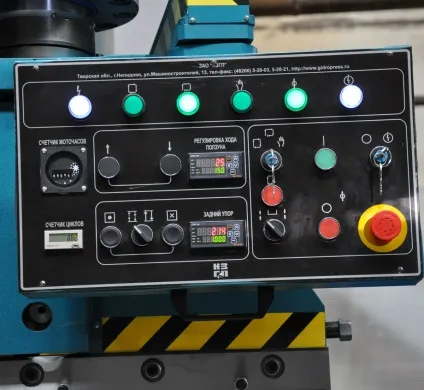

У заднього упору даного виду вузли переміщення розташовуються на бічних стійках станини. Для переміщення балки з упором по осі "X" використовується дві гвинтові пари (гвинт-гайка), що приводяться в рух асинхронним електродвигуном. Для виключення інерції руху упору встановлений електродвигун з вбудованим гальмом, що дозволяє досягати відповідної точності позиціонування. Контроль переміщення по осі "X" здійснюється від датчика енкодера, сигнал якого надходить на пристрій цифрової індикації (УЦИ), розташоване на пульті керування пресом. Переміщення вузлів упору по осях "R1." R2 "," Z1 "і" Z2 "здійснюється в ручну.
Довжина переміщення заднього упора від 500 мм. - 1500 мм.
Точність позиціонування - 0.5 мм.

4. ИЗУ -04.

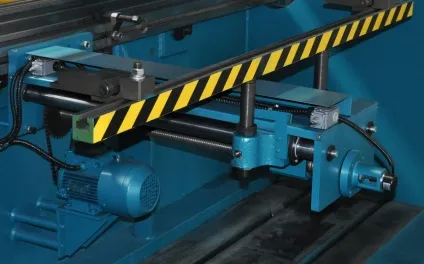

У заднього упору даного виду вузли переміщення розташовуються на бічних стійках станини. Для переміщення балки з упорами по осі "X" використовуються дві кулько-гвинтові пари (ШВП), що приводяться в рух асинхронним електродвигуном. Застосування в конструкції заднього упору ШВП та електродвигуна з вбудованим гальмом дозволяє досягати високої точності позиціонування. Контроль переміщення по осі "X" здійснюється від датчика енкодера, сигнал якого надходить на пристрій цифрової індикації (УЦИ), розташоване на пульті керування пресом. Переміщення вузлів упору по осях "R1", "R2", "Z1" і "Z2" здійснюється вручну.
Довжина переміщення заднього упора від 500 мм. - 1500 мм.
Точність позиціонування - 0.1 мм.

5. ИЗУ -05.

Конструкція даного упору відноситься до механізмів з особливо точним позиціонуванням. У заднього упору даного виду вузли переміщення розташовуються на бічних стійках станини. Для переміщення балки з упорами по осі "X" використовується дві ШВП, що приводяться в рух серводвигуном фірми "BOSCH". Контроль переміщення осі "X" здійснюється за допомогою вбудованого в сервопривід датчика положення. Переміщення вузлів упору по осях "R1", "R2", "Z1" і "Z2" здійснюється вручну.
Довжина переміщення заднього упора від 500 мм. - 1500 мм.
Точність позиціонування - 0.05 мм.
