Інструкція по заміні задніх гальмівних колодок Ford Fusion
- Перш ніж приступити до зняття гальмівного барабана виконуємо як правильно кілька банальних операцій: послаблюємо гайки кріплення заднього колеса, домкрачувати задню частину автомобіля, знімаємо колесо.
- Після того різання попередніх процедур знаходимо з заднього боку гальмівного барабана чотири болта на 17 (кріплення маточини), болт на 8 (кріплення датчика ABS), які необхідно відкрутити, витягнути датчик ABS і потягнувши на себе зняти маточину разом з гальмівним барабаном.
Міняємо задні колодки на Форд Фьюжн з барабанними гальмами
Такий вид матимемо після зняття барабана.
За допомогою пластикової викрутки, підчепивши пружину, як показано фото знімаємо її. Після чого закручуємо зубчасте колесо до тих пір, поки різьблення не сховається в планці.
Потім за допомогою плоскогубців знімаємо верхню і нижню пружини стягують колодки. Після чого повернувши фіксують шайби витягнути штифти, за допомогою яких гальмівні колодки утримуються на щитку.
Розібравши весь гальмівний механізм. ретельно протираємо всі його деталі, при необхідності промиваємо і змащуємо тонким шаром графітової мастила різьбове з'єднання распорной планки, як показано на фото.
Міняємо задні колодки на Форд Фьюжн з барабанними гальмами
А ось тепер найважливіше, як зібрати гальмівний механізм і встановити колодки, щоб після цього все працювало. Спочатку необхідно зібрати розпірну планку.
При цьому важливо пам'ятати, язичок на пружині, яка встановлюється на распорной планці правого колеса повинен дивитися вниз, а на лівому колесі вгору. Різьбова частина планки повинна встановлюватися до гальмівної колодці, до якої кріпиться трос ручного гальма.
Далі встановлюємо колодки таким чином, щоб першою була поставлена і зафіксована кріпильним штифтомі шайбою колодка з важелем для ручника. Другу колодку встановлюємо. але не фіксуємо і зачіпляються нижню пружину. Тепер трохи вивернувши на себе обидві колодки, вставляємо між ними розпірну планку і тільки після цього можна вдягати верхню пружину. Подолавши певне зусилля, заводимо верхній її край в проріз робочого циліндра, після чого фіксуємо її на щитку і надягаємо гальмівний барабан, закручуємо маточину і датчик.
Чи не запускаючи двигун Ford Fusion. повільно і легко кілька разів натискаємо на педаль гальма, при цьому повинні бути чутні клацання в гальмівних барабанах. Дані клацання свідчать про те, що розпірна планка підводить гальмівні колодки до внутрішньої частини барабана до необхідного зазору. Також при такій автоматичного регулювання ручник приймає потрібне положення і необхідний для нормальної його роботи діапазон за клацання.
У разі відсутності клацань під час натискання на педаль гальма, ручник виявиться не робочим, а загальні гальма неефективними.

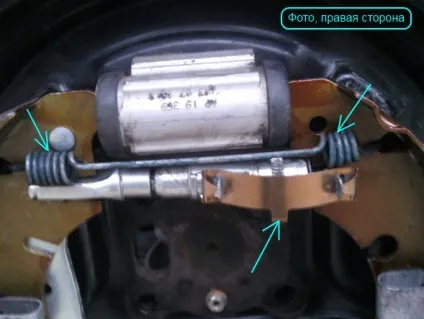

На представленому фото ви можете побачити, як повинна виглядати правильно зібрана і встановлена розпірна планка
Важливо пам'ятати! Починайте рух на автомобілі Ford Fusion, тільки після того, як припиняться щілинки під час натискання на педаль гальма.
