Зачистка, різання, збірка, вигин і інша робота з поліпропіленовими трубами базові інструкції все про

Трубна продукція з поліпропілену користується великою популярністю і затребувана для вирішення різних завдань з організації водопостачання промислових і приватних об'єктів. Для зручного і оперативного з'єднання виробів використовується різний спеціальний інструмент і пристосування, в тому числі і зачистка для поліпропіленових труб.

Основні операції, які проводяться з поліпропіленової продукцією для прокладки трубопроводу, розглядаються в цій статті.

Монтаж виробів з поліпропілену

Підготовка до зварювання пластикових труб

Для прокладки трубопроводів виникає необхідність у виконанні стандартних операцій. Робота з поліпропіленовими трубами полягає в:

• різанні труби для отримання необхідної довжини;
• зачистці (торцюванні) виробів;
• виконанні потрібних вигинів труби на певних ділянках магістралі;
• проведенні врізки в основний трубопровід;
• правильному укладанні виробів.

Інструмент для різання

Поліпропіленова продукція поставляється прямими відрізками, довжина яких може доходити до 12 м. Для отримання необхідної довжини виконується різання поліпропіленових труб спеціальним ріжучим інструментом. Всі ножиці, призначені для розрізання труб, можна класифікувати за кількома групами:

1. Прецизійні з Трещеточний механізмом, призначені розрізати вироби 3,0 - 42,0 мм в діаметрі.
2. Роликові труборізи - вони зручніші в роботі. Зріз виходить ідеально рівним. Розрізання труби здійснюється строго під 90 ?.
3. Комплект акумуляторних ножиців - наводяться в дію від невеликого електромотора і дозволяють робити якісні розрізи з високою швидкістю.
4. Гільйотинні труборізи - застосовуються для різання виробів з великим діаметром (до 350,0 мм).

Робота з ріжучим інструментом не викликає труднощів навіть у початківців майстрів.

У разі відсутності спеціального ріжучого інструменту для ПП труб можна скористатися звичайною ножівкою по металу. При цьому отриманий зріз необхідно буде додатково ретельно зачищати від стружки і задирок.

Зачистка і торцювання зрізів

Для забезпечення надійного з'єднання виробів між собою або з фітингами, необхідно провести зачистку решт труб, яка полягає в знятті з зовнішнього боку невеликого шару поліпропілену, а також проміжного армованого шару з краю труби.

«Зачистной» інструмент, який представлений в широкому асортименті забезпечує роботу з продукцією різних діаметрів від 16,0 до 110,0 мм. Для зручності роботи з різними діаметрами, зачистки випускаються двосторонніми.

Зачистка для ПП труби

При прокладанні водопроводу із застосуванням ПП труб з класичним армуванням. зручно використовувати шейвер, виконаний у вигляді насадки на дриль.

Для видалення середнього шару вироби (алюмінієвої армуючої фольги) призначені торцеватели. За допомогою цього інструменту забезпечується вирізання внутрішнього шару від краю труби на необхідну глибину нагріву. Прилади з допомогою регульованих ножів легко підлаштовуються під необхідний діаметр.

Врізка в магістраль

Врізка за допомогою трійника

Здійснити врізку в магістраль з поліпропілену можна декількома доступними способами:

1. З використанням трійника.
2. З використанням колектора.
3. Методом без спайки з допомогою фланця.

Врізка в поліпропіленову трубу без використання пайки проводиться за наступними етапами:

1. Готується відрізок труби, на який монтується патрубок необхідного діаметра.
2. Далі з цього відрізка вирізається заготівля, яка повинна перекрити трубу, в яку здійснюється врізка.
3. У трубі основної магістралі по діаметру патрубка сверлится отвір.
4. Просвердлений для патрубка отвір по своїй окружності, а також внутрішня сторона фланця дуже ретельно промащується герметиком.
5. На трубу з отвором накладається фланець і надійно монтується з використанням хомутів.

При врізки у водогін, який працює без тиску, хомути можна не використовувати, а фланець закріпити за допомогою звичайної ізоляційної стрічки.

1. Герметик, який просочується з-під ущільнення, необхідно негайно видалити.

Монтаж ПП продукції

Як зігнути трубу

Після підготовки виробів здійснюється складання поліпропіленових труб. Часто при прокладанні трубопроводу виникає необхідність злегка згинати вироби, хоча виробниками не рекомендується робити цю операцію. Є кілька способів, як зігнути поліпропіленову трубу:

1. Використовуючи фен або електропіч, труба нагрівається до 150? і згинається на потрібний кут.
2. Здійснюється холодний вигин труби на радіус, який дорівнює не більше 8 діаметрам вироби.

Найбільш доцільним є перший спосіб.

Сварка трубопроводу

З'єднання труб, що мають діаметр до 63,0 мм, здійснюється двома методами:

1. розтрубна зварка;
2. муфтова зварювання.

При наявності нарізного сполучення застосовуються фітинги з розтрубом.

Вироби більше 63,0 мм в діаметрі часто з'єднуються за технологією зварювання встик.

Для з'єднання виробів невеликого діаметру застосовується спеціальний ручний зварювальний апарат. Для великого діаметру застосовується стаціонарне пристрій з попередньої центровкой.

Безпосередньо процес монтажу ПП продукції розглянуто в статті «Як зварювати поліпропіленові труби».

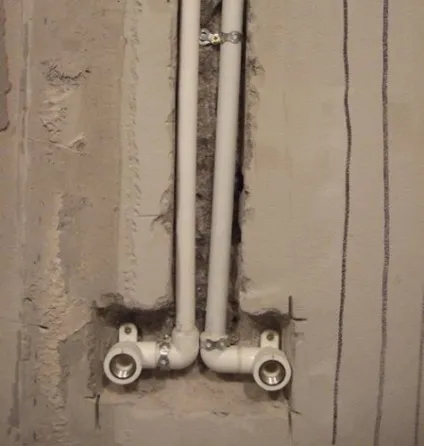

Укладання трубопроводу в штроби

Під час монтажу трубопроводу здійснюється укладання поліпропіленових труб за допомогою обвідних трубок і кріпильних елементів. Зазвичай при прокладанні закритого водопроводу труби укладаються в штроби.

Вивчивши всі способи роботи з ПП продукцією, при наявності недорогого спеціального інструменту можна за короткий час якісно прокласти трубопровід необхідної конфігурації.
