Введення в будинок за допомогою сипа

У даній статті хотілося б поговорити про пристрій повітряного введення в Домпрі допомоги самонесучого ізольованого проводу (сипа). Цей сучасний провід набирає велику популярність, та й енергопостачальні організації вимагають застосування саме цього електричного дроту. Ми з вами розглянемо технічні рішення, які допоможуть нам уникнути помилок.

1. Чому потрібно застосовувати саме СІП? СІП (самонесучий ізольований провід) замінив в електриці звичний неізольований багатодротяний алюмінієвий дріт, який і до цього дня використовується на неосяжних просторах нашої батьківщини в складі повітряних ліній (ПЛ). Алюмінієвою неізольований провід застосовувався раніше для введення в будівлі через відсутність надійних ізоляційних електроматеріалів, які могли б служити в важких умовах експлуатації під відкритим небом. СИП ж своєю появою разом зняв практично всі проблеми, пов'язані з погодними умовами, а також короткими замиканнями, які дуже часто траплялися при використанні неізольованих проводів. Ізоляція із зшитого поліетилену не боїться ні атомосферних опадів, ні вітру (що приводить до замикання), ні сонячного світла і здатна прослужити 25 років - це мінімум. За своєю суттю СІП - це старі неізольовані алюмінієві багатодротяні дроти в ізоляції. Монтаж введення в будівлю за допомогою СІП займає менше часу і сил, ніж неізольованими проводами, оскільки для даного проводу існує маса різної кріпильної арматури.

2. Як правильно робити монтаж сипа? Перед початком монтажних робіт необхідно спочатку отримати технічні умови в місцевому відділі Енергозбуту. Можна, звичайно, монтувати введення і без цих умов, але краще заздалегідь все узгодити з енергосбитовскімі електриками, ніж потім все переробляти (вони можуть просто піти на принцип).

Для введення в житловий будинок застосовується СИП 4 без несучого тросу з жилами однакового перетину по 16 мм² кожна. СІП є алюмінієвим кабелем, а використання алюмінієвого проводу перерізом менше 16 мм ² на даний момент заборонено нормами ПУЕ. Провід ж більшого перетину вам просто не потрібен, оскільки і 16 мм² більш ніж достатньо. Кількість жил сипа для введення в будинок буде залежати від того, однофазний або трифазний у вас введення за планом. Якщо у вас однофазка (220), то СІП буде складатися з двох жив (нуль і фаза), а якщо трёхфазка (380) - чотири жили (нуль і три фази).

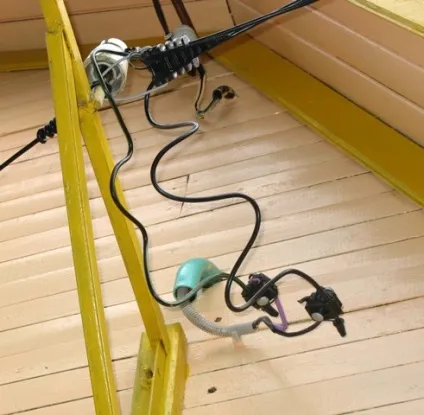

Відгалуження від магістральної повітряної лінії електропередачі виробляється за допомогою штатних проколюють затискачів для сипа. При використанні таких затискачів жили сипа не треба зачищати, а зусилля затиску регулюється сривной шестигранною головкою. Необхідна кількість затискачів визначається кількістю жив дроти. Якщо відстань від магістральної ВЛ до будинку перевищує 25 метрів, то за технічними умовами буде потрібно установка додаткової опори, на якій вступної кабель буде кріпитися за допомогою підтримуючого затиску. Але таке потрібно вкрай рідко, оскільки розташування ліній електропостачання враховується ще до початку будівництва будь-якого житлового будинку.

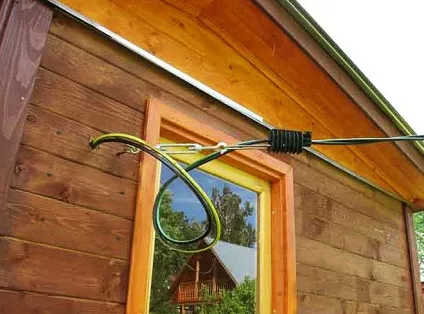

На підводі до зовнішньої стіни будинку СИП можна закріпити за допомогою анкерного затиску на кронштейні. Це теж штатна арматура для сипа і особливих проблем при її монтажі виникнути може. Тут теж кількість затискачів і анкерів відповідає числу вступних жив. Жили сипа на стіні прокладаються або в гофрованої труби, або в пластикових коробах - так безпечніше і естетичніше.

3. Як правильно завести СІП всередину будинку? Ми з вами довели СІП до місця введення всередину будинку. А ось тут виникає логічне запитання - вести до лічильника (або розподільного щитка) все тим же СІПом або ж ще на вулиці робити розрив, а далі вести мідним кабелем, призначеним для внутрішньої електропроводки, наприклад ВВГнг перетином 6 мм ² або 10 мм².

Більшість електриків сходиться на думці, що самонесучий ізольований провід (СІП) - це провід, який призначений для зовнішніх електромонтажних робіт. Тим більше він алюмінієвий, що суперечить нормам і вимогам ПУЕ. Вони вважають що СИП і кабель ВВГнг необхідно з'єднувати між собою ще на вулиці, до введення в будівлю. З'єднання роблять за допомогою що проколюють затискачів ( "горішків").

З іншого боку, працівники Енергозбуту дуже болісно сприймають усілякі розриви у вступному кабелі, будь-то СІП або звичайний кабель, оскільки в цьому бачать велику ймовірність розкрадань електроенергії (під'єднання до електролінії до лічильника). До того ж дуже резонним виглядає зауваження, що СІП - це провід, який витримує важкі умови вуличної експлуатації, тому він навряд чи буде менш надійним всередині будівлі. А різні «горішки» або проколюють затискачі - це додаткове небезпечне місце в електропроводці, яке може привести до великих неприємностей. Тому навіть проектні організації нерідко пропонують заводити СІП безпосередньо на ввідний автоматичний вимикач розподільного щита.

Велика проблема тут полягає в іншому - СІП досить жорсткий електричний провід і монтувати його всередині електрощита не дуже зручно. Але, тим не менш, можливо.

На мою думку введення в будинок повинен виглядати приблизно так: на вулиці встановлюється додатковий автомат (дво- або чотириполюсні в залежності від числа фаз) перед самим введенням в стіну. Даний автоматичний вимикач можна встановити в окремому пломбованого боксі. До цього автомата буде прокладений СІП, а після нього - ВВГнг в гофрованої труби. Номінал автомата найкраще вибирати на один щабель вище автомата у вступному розподільчому електрощиті, щоб при перевантаженнях і коротких замиканнях всередині будинку не доводилося лазити на зовнішню стіну будинку. Зовнішній автоматичний вимикач захистить кабель всередині стіни від короткого замикання і обережет ваш будинок від пожежі.
