Тема цієї статті - GSM-модуль для управління опаленням. Ми постараємося з'ясувати, що він вміє, якими додатковими пристосуваннями комплектується і якими характеристиками володіє.
Виносні пульти управління котлом стали морально застарілим обладнанням. Тепер теплом в будинку можна управляти дистанційно, з мобільника.
Перше знайомство
Що являє собою цікава нам система управління опаленням?
Фактично, це малопотужний і економічний вузькоспеціалізований комп'ютер, що дозволяє управляти включенням і параметрами опалювальної системи дистанційно. Він же опитує зовнішні датчики і сигналізує SMS-повідомленням про будь-яких неполадках і відхиленнях в роботі керованої ним системи.
Спробуємо описати пропоновані їм можливості більш наочно.
Уявіть собі, що ви збираєтеся приїхати на дачу в 30-градусний мороз. У загальному випадку вам доведеться зайти в промерзлий приватний будинок і розтопити котел. а потім почекати кілька годин прогріву всіх приміщень до прийнятної температури.
Тут же ви просто заздалегідь відправите повідомлення на SIM-карту, якою оснащений GSM-модуль для опалення - і до вашого приїзду будинку вже буде тепло.

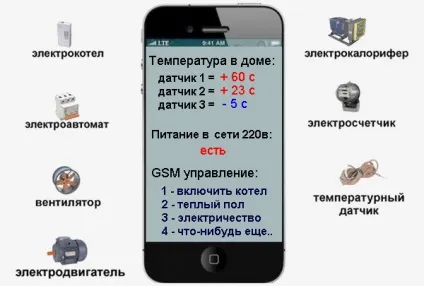

Цим можливості модуля не вичерпуються:
Застереження: зрозуміло, обов'язковою умовою є покриття зони розміщення вузла мережею будь-якого оператора. Крім того, багато вузлів управління системою опалення можуть отримувати команди через інтернет.
Щоб отримати більше детальної інформації про те, як працює дистанційне керування опаленням - давайте просто вивчимо опис одного з модулів. Зразком нам послужить комплекс «КСІТАЛ GSM-4T» вітчизняного виробництва.

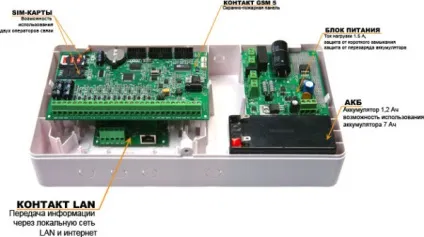

На фото - модуль GSM-управління в базовій комплектації.
Почнемо з головного - зручності використання. Що може запропонувати нам виробник системи?

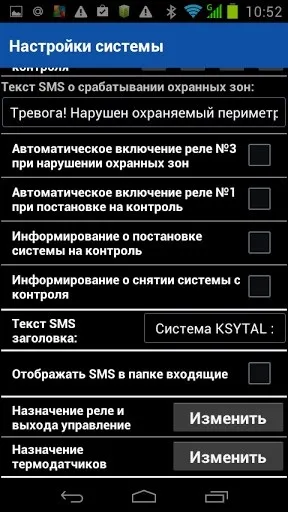

На офіційному сайті компанії Ксітал викладені:
Характеристики
Зрозуміло, для підключення вузла GSM потрібен котел з цифровим управлінням. Очевидно, що центральне опалення і його рамка управління опаленням (так іноді називають за специфічну форму елеваторний вузол) управлятися електронним пристроєм не може: на жаль, слабкі струми нездатні обертати штурвали засувок.
Якими характеристиками володіє пропонована нам система?
- Загальна кількість внесених термодатчиков може досягати 5 штук. Використовується дротове підключення, причому провід для нього поставляється окремо. Втім, при вартості в 5 рублів за погонний метр його покупка необтяжлива.
Максимальна відстань від датчика до центральної станції становить 100 метрів.
- Діапазон робочих температур - від -55 до + 125С. Очевидно, він перекриває будь-які розумні значення температури і в будинку, і в системі опалення.
Нюанс: звичайні SIM-карти призначені для роботи при позитивних температурах. Якщо більшу частину часу будинок стоїть без опалення, виробник рекомендує придбати спеціальну низькотемпературну SIM-карту.
Низьке споживання електрики не дивує: в корпусі модуля немає жодної гарячої мікросхеми. Про це свідчить відсутність радіаторів.
Комплект поставки
- Власне контролер з вбудованим стільниковим модулем і блоком живлення.
- Виносна антена, яка посилює сигнал і забезпечує зв'язок навіть в місцях з поганим прийомом.
- Акумулятор, що дозволяє модулю працювати при відключенні електроживлення. Зрозуміло, що в цьому випадку модуль зможе лише зробити розсилку: для роботи газового котла з електронним розпалом потрібно джерело безперебійного живлення.
- Зчитувач електронних ключів і майстер-ключ, який скасовує всі блокування.
- Два виносних термодатчика.
Крім того, окремо можна замовити:
- Термодатчики. Як уже сказано, одночасно можна опитувати до п'яти штук.
- Сповіщувачі і датчики пожежної сигналізації, розливу води, відкриття дверей і вікон.
- Виконавчі пристрої (наприклад, той же реле, подає харчування на відкриває ворота електромотор).
- Виносний мікрофон для передачі звуку по мережі.

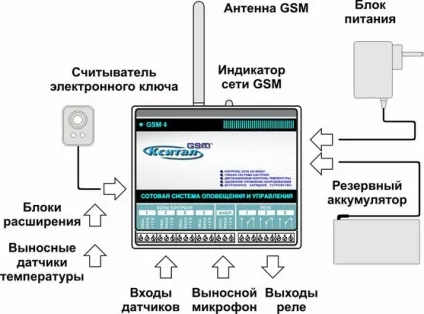

Схема підключення периферійних пристроїв.
Вартість та відгуки
Ціна, описаного нами, Ксітал GSM-4T в базовій комплектації - 7200 рублів. Вартість інших модулів, пропонованих через інтернет, коливається від 3500 до 25000 рублів залежно від комплектації, функціональності і самовпевненості продавця.
Які відгуки заслужило управління опаленням в заміському будинку через GSM за допомогою цього пристрою?
В цілому вивчення форумів підтверджує: за співвідношенням вартості і функціональності пристрій цілком гідне. Управління котлом і іншими обігрівальними пристроями через зовнішнє реле, охоронна сигналізація випробувана і спрацьовує цілком адекватно.
Єдина описана проблема пов'язана з реалізацією функцій енергозбереження: після відключення електрики і відправки повідомлення про те, що акумулятор розряджений, пристрій переходить в економічний режим і в деяких випадках при відновленні живлення не виходить з нього. Втім, серйозної проблеми це не представляє: модуль управління можна перезавантажити дистанційно, після чого його повна функціональність відновлюється (дізнайтеся також про особливості підключення котла опалення до системи опалення).
Крім того, користувачі відзначили часті помилкові спрацьовування інфрачервоних датчиків руху при роботі обігрівачів. Але це вже, самі розумієте, не проблема модуля управління.
