Все своїми руками, зернодробарка своїми руками

В одній зі статей на нашому сайті йшов розповідь про виготовлення деревообробного верстата своїми руками (Деревообробний верстат своїми руками), винахідники пішли далі і пристосували до даного верстата саморобну зернодробарку виготовлену буквально з відходів металообробки. Причому зернодробарку можна використовувати не тільки з даними верстатом, а й з будь-яким іншим відповідним приводом.

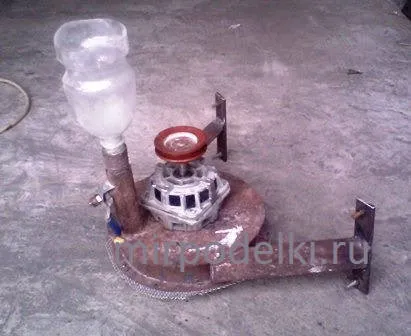

Фото. 1 Зернодробилка своїми руками.

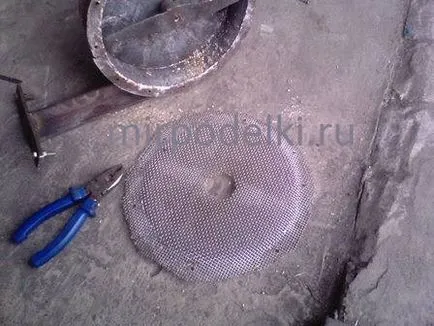

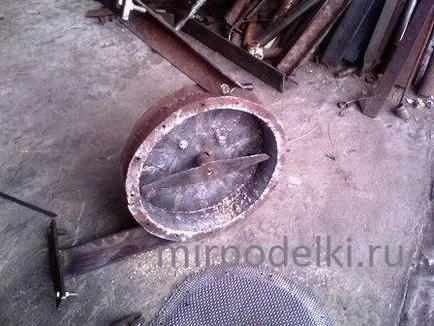

Саморобна зернодробарка складається, як видно на фотографіях, з корпусу, ножа для дроблення, сітки, і приводу для підключення електродвигуна. Корпус виготовлений із сталі товщиною 3 мм, діаметр 250 мм. Ніж для дроблення зерна виготовлений з полотна старої ножівки по дереву.

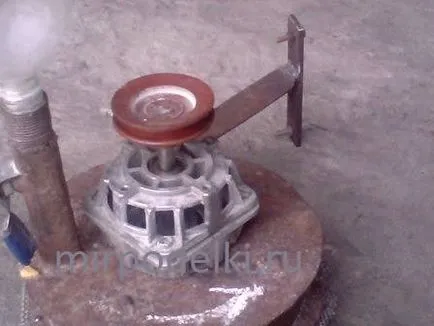

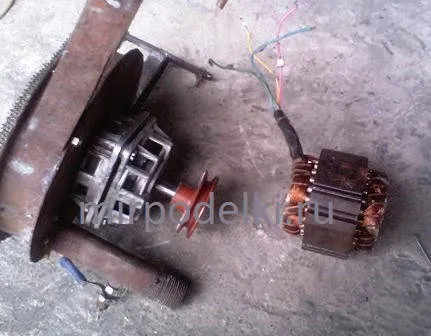

Привід для підключення електродвигуна, все від старого движка пральної машинки. Двигун розбирається, використовуються верхня і нижня кришки з підшипниками і вал зі шківом. Як бачите нічого винаходити не треба, все в готовому вигляді.

Як регулятор подачі зерна використана пластина, можна замінити кульовим краном. Обмежувати подачу зерна треба обов'язково, від цього і від розміру осередків сітки, залежить якість помелу зерна.

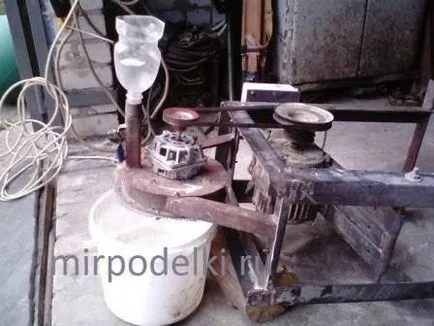

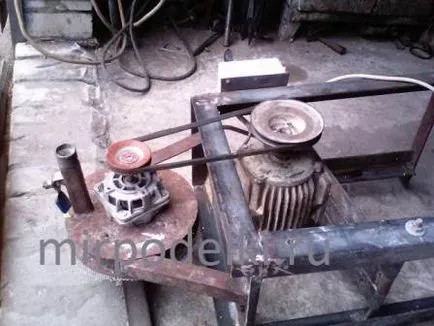

Використовуючи 40 куточок саморобна зернодробарка кріпиться до верстата, привід здійснюється через ремінну передачу.

Спочатку для роботи зернодробилки використовувався привід від старого двигуна пральної машини, але швидкість помелу була низька (хоча при невеликих обсягах помелу цілком достатньо) тому і здійснили переробку.
