Все про ПРА - електромагнітному пускорегулюючі апарати
1. Загальний опис електромагнітних ПРА:
Електромагнітниe ПРА для трубчастих люмінесцентних та компактних люмінесцентних ламп внутрішнього застосування. Іноді їх називають: дросель для ламп денного світла. Клас захисту від ураження електричним струмом - I, ступінь захисту від впливу від навколишнього середовища - IP 20. Застосовується для дволампових світильників. Простий монтаж і підключення.
- магазини,
- офісні центри,
- готелі,
- промислові приміщення.
Електромагнітний баласт є індуктивний опір (дросель), що підключається послідовно з лампою. Для запуску лампи з таким типом баласту потрібно також стартер. Перевагами електромагнітного дроселя для ламп денного світла є його простота і дешевизна. Недоліки електромагнітного баласту - мерехтіння ламп з подвоєною частотою напруги (частота напруги вУкаіни = 50 Гц), що підвищує стомлюваність і може негативно позначатися на зорі, відносно довгий запуск пра (зазвичай 1-3 сек, час збільшується в міру зносу лампи), більше споживання енергії в порівнянні з електронним баластом. Електромагнітний дросель також може видавати низькочастотний гул.
Крім перерахованих вище недоліків, можна відзначити ще один. При спостереженні предмета обертового або вагається з частотою рівною або кратною частоті мерехтіння люмінесцентних ламп з електромагнітним баластом такі предмети будуть здаватися нерухомими через ефект стробування. Наприклад цей ефект може торкнутися шпиндель токарного або свердлувального верстата, циркулярну пилку, мішалку кухонного міксера, блок ножів вібраційної електробритви.
Щоб уникнути травмування на виробництві заборонено використовувати люмінесцентні лампи для освітлення рухомих частин верстатів і механізмів без додаткового підсвічування лампами розжарювання.
2. Регламентуючі нормативні документи для електромагнітних ПРА
- DIN VDE 0100 Припис по влаштуванню електросилового устаткування з номінальною напругою ДО 1000 В
- EN 60598-1 Освітлювальні прилади - частина 1: Загальні вимоги та випробування
- EN 61347-1 Пристрої управління для ламп - частина 1: Загальні вимоги та вимоги безпеки
- ЕN 61 347-2-8 Пристрої управління для ламп - частина 2-8: Особливі вимоги до електромагнітних ПРА для люмінесцентних ламп.
- ЕN 60921 ПРА для трубчастих люмінесцентних ламп. Вимоги до робочих характеристик.
- ЕN 50294 Методи вимірювання загальної споживаної потужності з'єднання ПРА - лампа.
- ЕN 61000-3-2 Електромагнітна сумісність. Гранично допустимі струми вищих гармонік в мережі живлення.
- ЕN 61547 Освітлювальні прилади і системи загального призначення. - Вимоги до електромагнітної сумісності та стійкості до електромагнітних завад.
З. Загальні дані ПРА
Електромагнітні (індукційні) ПРА є активними компонентами, які спільно зі стартерами нагрівають електроди ламп, забезпечують напругу запалювання і стабілізують ток лампи протягом її роботи. Для компенсації реактивного струму необхідні конденсатори послідовного або паралельного з'єднання.
При установці в світильники потрібно звертати увагу на напругу і частоту мережі, габаритні розміри і температурні межі, а також можливе генерування шумів.
Електромагнітні ПРА оптимізовані в ставленні до їх магнітних полів і магнітним навантажень так, щоб вони зазвичай не відчувалися. Оскільки магнітні коливання можуть впливати в залежності від конструкції світильників на інші області, то потрібно враховувати при проектуванні світильників.
Необхідно зробити конструкцію жорсткою, щоб вібрації не поширювалися.
Термін служби індуктивного ПРА визначається вибором матеріалу і ізоляцією обмотки.
Гранична температура обмотки позначає ту величину температури (tw), яку витримує ізоляція при безперервній роботі при номінальних умовах протягом 10 років. Ця гранична температура обмотки не повинна бути перевищена в світильнику в реальних умовах, тоді можна досягти роботи ПРА на весь термін служби. Встановлена в світильнику температура обмотки електромагнітного баласту складається з температури навколишнього середовища, температурних умов в світильнику і втрати потужності дроселя. Мірою втрати потужності ПРА є Δt, значення якої знаходиться на маркуванні баласту. На додаток до цього, втрата потужності схеми з'єднання дроселя і люмінесцентної лампи вимірюється за нормою ЕN 50294. Цей метод вимірювань є основою класифікації енергоспоживання ПРА.
При включенні електромагнітного баласту виникають короткочасні високі імпульси струму через паразитарних навантажень, які підсумовуються в залежності від кількості світильників в освітлювальної установки. Ці високі струми при включенні системи навантажують автомати захисту електропроводки, тому необхідно використовувати відповідним чином підібрані автоматичні вимикачі.
Індуктивні ПРА конструктивно викликають струми витоку, які відводяться заземленням світильника (пристрій заземлення). Максимально допустима величина струму витоку у світильників класу захисту I становить 1 мА.
4. Електромагнітна сумісність (ЕМС / ЕМV)
Вимірювання напруги перешкод повинно проводитися у світильників з електромагнітними ПРА на
контактних затисках, оскільки частота напруги ламп цих систем нижче 100 Гц. Це низкочастотное напруги перешкод, як правило, не критично у електромагнітних дроселів, якщо конструкція ПРА узгоджена в цьому відношенні.
Несприйнятливість до перешкод:
Завдяки жорсткій конструкції і спеціально відібраним матеріалами, електромагнітні ПРА забезпечують високий ступінь захисту від перешкод і не схильні до негативного впливу присутніх перешкод в мережі.
Люмінесцентні лампи мають пік перезажіганія після кожного N-проходу струму ламп, лампи
гаснуть на короткий час (майже непомітно оком). За рахунок цих піків перезажіганія люмінесцентних ламп створюються гармоніки мережі, які згладжуються за допомогою імпедансу ПРА. За допомогою правильної конструкції, тобто вибору робочої точки магнітного ПРА, обмежуються гармоніки мережі на граничні значення норми Е N 6100-3-2

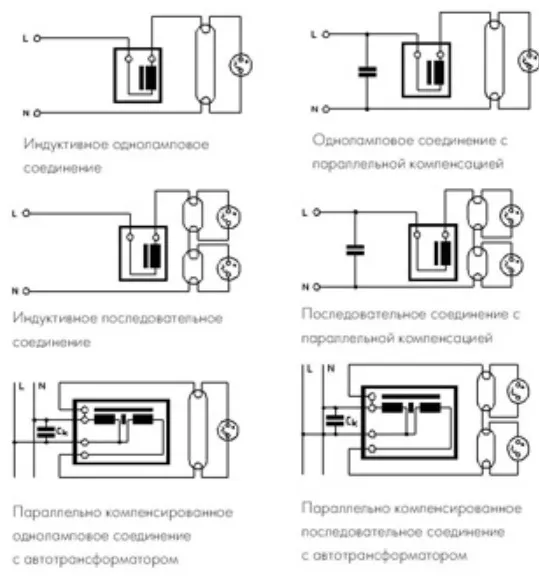

5. Схеми з'єднання люмінесцентних ламп з електромагнітними пускорегулирующими апаратами (ПРА)
6. Температурний режим ПРА
Граничні значення температур:
При нормальній роботі температура обмотки tw не повинна перевищувати 130º С. При аномальному режимі роботи граничне значення температури обмотки tw = 232º С: Ці значення повинні бути перевірені методом «зміни опору» протягом роботи.
Струм лампи, який протікає через ПРА, обумовлює втрату потужності, що призводить до підвищення температури обмотки. Критерієм для цього підвищення є значення Δt як для нормальної так і для аномальної роботи. Значення Δt визначається за стандартною схемою вимірювань і вказується на маркуванні в градусах Кельвіна.
Приклад: Δt = 55К / 140К
Перше значення Δt вказує на перевищення температури для нормального режиму при робочому струмі лампи. Друге значення (тут 140К) означає перевищення температури обмотки, що є результатом протікання струму, коли розрядний проміжок лампи короткозамкнут. Струм, який тече в цьому режимі, є струмом нагріву для електродів лампи.
7. Термін служби електромагнітного баласту
За умови, що температура обмотки буде відповідати зазначеному граничному значенню, можна розраховувати на термін служби 10 років. інтенсивність відмов <О,О2% / 1.000 час.
8. Коефіцієнт потужності ПРА
Індуктивні електричної панелі: λ ≤ 0,5. Паралельно компенсовані дроселі для ламп денного світла:
9. Рекомендації по монтажу електромагнітних дроселів
- Положення вбудовування: Будь-яке
- Місце монтажу: електромагнітні ПРА спроектовані для установки в світильниках або в подібних приладах.
- Незалежні ПРА не потрібно вбудовувати в корпус.
- Кріплення дроселів: Переважно за допомогою гвинтів М4
10. Електричний встановлювати магнітний ПРА
Клемні колодки (універсальні контактні затискачі)
- Застосовувати мідний дріт (негнучкий провід)
- Поперечні перерізи для з'єднання безгвинтового затиску 0,5-1,0 мм ²
- Довжина зачищеного кінця провідника 8 мм
- Поперечний переріз сполучного надрізу (IDС - зона) 0,5 мм². з ізоляцією максимум Ø2 мм, зняття ізоляції не обов'язково, монтаж можливий тільки зі спеціальним інструментом.
Безгвинтові контактні затискачі
- Вбудовані контактні затискачі можуть приєднувати тільки жорсткі провідники. Жорсткі провідники:
- 0,5-1,0 мм ². Довжина зачищеного кінця провідника 8 мм.
- з'єднання провідників
- З'єднання між мережею, дроселем і люмінесцентними лампами повинно проводитися згідно з поданими схемами з'єднання.
