Водопровід для будинку схема, вентилі та розподілення води

Сантехніка в вашому домі, як правило, включає в себе два основних компоненти - питна система і каналізація. У першому випадку йдеться про водопровідній питній воді, яка застосовується в домашньому господарстві. У цьому її відмінність від води технічного типу, що застосовується на промислових підприємствах.

Водопровідна система (або система водопостачання) забезпечує вкрай важливу функцію - подачу холодної і гарячої води до туалету, раковин і іншим пристроям на кшталт пральної машини. У свою чергу, каналізаційна система забезпечує видалення з дому всіх використаних рідин, які надходять в каналізаційний колектор.

Вода надходить в будинок по трубопроводу, який з'єднаний з певним джерелом води, погодьтеся, простіше нікуди. В якості подібного джерела зазвичай використовується міської водогін, але їм також може бути зроблена вами на ділянці будинку свердловина або навіть колодязь.

Труба, яка приєднана до міського водоводу, має спеціальну назву - відвідна водорозподільна труба.

Схема стандартного домашнього водопроводу

Стандартна схема розподільної зони водопроводу. В даному випадку основна засувка, а так само як і водомір, розташовані безпосередньо в колодязі, який знаходиться зовні будинку (на вулиці).

1. Фундамент.
2. Запірний вентиль, що регулює подачу холодної води в будинок через розподільну систему.
3. Люк для доступу до водоміра і основний засувці.
4. Вулиця.
5. Колодязь.
6. Водомір.
7. Основна засувка.
8. Отводная труба для розподілу води.
9. Підключення до міського водопроводу.

Водорозподільна труба з'єднання з водомірної системою, яка фіксує обсяги води, що передаються в будинок. Дана система зазвичай встановлюється біля стіни підвалу або розташована зовні будинку в спеціальній ємності, яка закріплюється в землі. Ця ємність іменується водомірної коробкою.

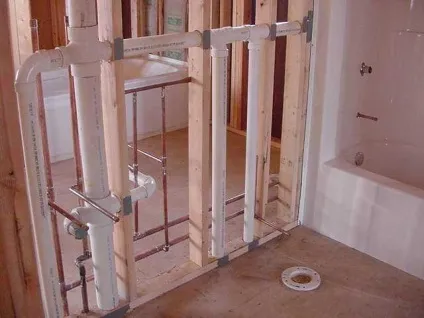

Приклад розміщення труб домашнього водопроводу в стіні ванної кімнати.

водопровідна засувка

З боку міської магістралі до труби приєднана основна водопровідна засувка. У тому випадку, якщо водомірна система змонтована в будинку, то дана засувка, як правило, встановлюється зовні, десь під землею або в колодязі.

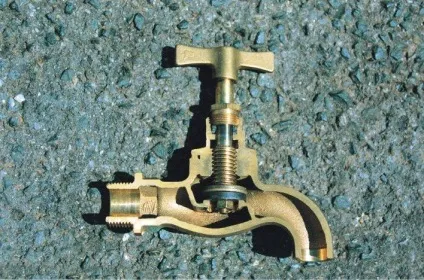

Як виглядає водопровідна засувка в розрізі.

Водопровідна засувка, по суті, являє собою потовщену трубу, на якій часто відзначається її вміст - «вода». Саме дана засувка використовується водопровідної компанією для відключення подачі води в будинок в разі необхідності, або якщо ви прострочили плату за неї.

запірний вентиль

Після водомірної системи з боку житла в трубу врізаний запірний вентиль водопостачання, основне завдання якого - відключення і включення води. Якщо водомірна система змонтована безпосередньо в будинку, то вентиль встановлюється безпосередньо за нею. І навпаки, якщо водомір змонтований в колодязі, то запірний вентиль, як правило, встановлений біля стіни підвалу.

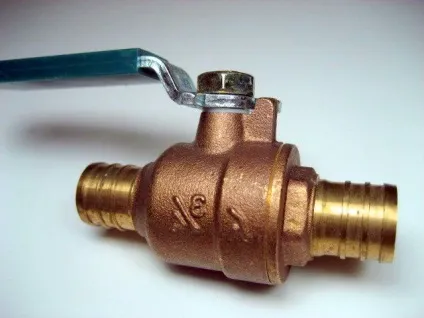

Стандартний запірний вентиль для водопровідної системи.

У тому випадку, коли вода береться з колодязя водопостачання або спеціальної свердловини, то для її передачі застосовується електричний насос, закачують воду в видатковий бак, який, як правило, знаходиться в домашньому приміщенні. Саме за допомогою цього насоса в водовідної системі встановлюється тиск, який потрібен для її нормального функціонування.

Схема базових компонентів системи водопостачання з колодязя. У даній системі застосовується внутрішній (занурювальний) електричний насос. У ряді випадків застосовуються насоси, які монтуються на поверхні.

1. Кришка над вентиляційною трубою.
2. Манометр.
3. Запобіжник, виконаний як плавкахвставка.
4. Електрична проводка.
5. Вода, що надходить зі свердловини.
6. Видатковий вентиль.
7. Труба для подачі води.
8. Обсадна труба.
9. Внутрішній електричний насос.

Коли будинок підключений до міської водопровідної системи, тиск в трубах пов'язане з тиском у всій магістралі. При цьому магістральний водовід являє собою, по суті, трубу, яка забезпечує подачу води в усі будівлі певного району.

При цьому міська влада бере на себе турботу про підтримку в системі такого тиску, якого буде достатньо для подачі води всім бажаючим. Якщо ж показники тиску падають, то воно відразу віяловим чином знижується у всіх розподільних водних системах.

Водопровідна система з сонячним підігрівом

Останнім часом все більш популярними стають системи з сонячним підігрівом. Їх робота заснована на принципі замкнутого контуру, в якому циркулює вода. В цей контур підключена сонячна панель. Принцип роботи системи з сонячному підігрівом показаний на наступному малюнку.

Принцип функціонування системи сонячного підігріву. В активній схемі застосовується система електронного урядування та насос.

1. Панель системи сонячного теплообміну.
2. Трубопровідний контур замкнутого типу; по ньому циркулює вода, підігріта енергією сонця, що, в свою чергу, нагріває воду, розміщену в видатковому баку.
3. Підігріта вода.
4. Труба для подачі холодної води.
5. Підігріта сонцем вода.
6. Гаряча вода, що подається до крану.
7. Теплообмінник.
8. Насос.
9. Водонагрівач, який встановлює потрібну температуру води.
10. Видатковий бак, що містить питну воду.
11. Вода, яка «поділилася» теплом в водообменніке, передається назад до сонячної панелі для повтору циклу.

Тепло, яке акумулюється водою в сонячної панелі, передається до води в теплообміннику, який змонтований в напірному баку. Далі тепла вода передається в систему водонагріву.

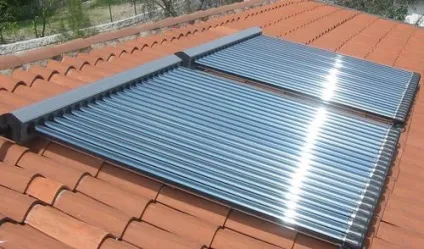

Сонячні панелі для домашньої водопровідної системи.

Такі водопровідні системи з сонячним підігрівом зазвичай продаються як повністю готова система, що без проблем підключення до домашньої системі водопостачання.

Розподільна водопровідна система

Та холодна вода, що подається в будинок, розподіляється з використанням різноманітних труб, які передають воду до безлічі пристроїв, від туалету і ванни до раковини і посудомийної машини. Крім того, найпопулярніше побутове пристрій, який підключається до водопроводу, це пральна машина. Спочатку холодна вода подається по основній розподільної трубі, від якої виходять труби поменше, що і доставляють воду в певні будинки або квартири.

Стандартна розподільна водопровідна система, необхідна для передачі як холодної, так і гарячої води до водонагрівача і пристроїв в будинку.

1. Основний трубопровід для розподілу гарячої води.
2. Схема розташування труб у ванній кімнаті.
3. Крани і кухонні пристрої.
4. Пральна машина.
5. Нагрівач води.
6. Запірний вентиль.
7. Водомір.
8. Основна засувка.
9. Основна труба для розподілу води.
10. Гаряча вода.
11. Холодна вода.

Вода по певній розподільної трубі подається в водонагрівальну систему, звідти в основну трубу для подачі гарячої води. Від цієї труби виходять труби дрібнішого діаметра, за якими ми і отримуємо таку актуальну для нас гарячу воду.

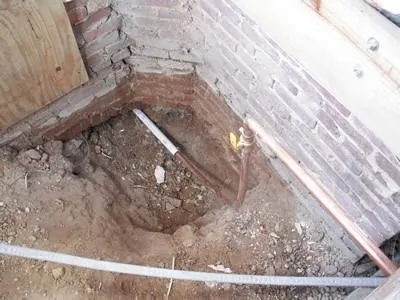

На фото каналізаційна труба заводиться в будинок через підвал.

На тій розподільній трубі, що веде до системи водонагріву, встановлений спеціальний вентиль, який дозволяє зупинити подачу води в систему водонагріву в разі необхідності, скажімо, якщо проводиться ремонт всієї системи.

Вентиль подачі води

Крім того, вентиль є і на самій трубі для гарячої води, яка виходить із системи водонагріву і веде в будинок. Використовуючи такий вентиль можна зупинити подачу гарячої води в будинок або квартиру.

Для підключення крана зазвичай застосовується гнучкий шланг із пластику або металу, який фіксується до водопровідної труби. На кінці такої труби можна побачити запірний вентиль, і саме до нього підключається шланг від крана.

Гнучкий шланг для кріплення крана до водопровідної труби.

1. Гнучкий шланг для подачі води.
2. Регулюючий вентиль.

Вентиль для труби подачі води.

Даний вентиль можна використовувати для перекриття води лише певного крана. Цю мережу також використовують для підключення та інших пристроїв, таких як пральна або посудомийна машина.
