Водяна тепла підлога під лінолеум особливості укладання і монтажу

Водяні теплі підлоги заслужено вважаються найменш витратним варіантом за видатками на експлуатацію. Прагнення заощадити спонукає власників приватних будинків розглядати в якості підлогового покриття лінолеум.

Таке поєднання цілком прийнятно, але при монтажі системи і виборі підлогового покриття слід враховувати ряд важливих нюансів. Якщо монтаж системи і покриття виконано правильно, водяна тепла підлога під лінолеум - відмінний вибір для будинку.

Який лінолеум можна стелити на теплу підлогу?

Сучасний лінолеум - відмінне покриття для підлоги: надійне, відносно недороге, просте в монтажі та експлуатації. Але при його використанні з системами теплої підлоги слід враховувати ряд важливих нюансів. Перш за все, це чутливість лінолеуму до перегріву.

Таке підлогове покриття можна нагрівати тільки до 30 градусів, оптимальним показником вважається 28 градусів. Якщо лінолеум тривалий час піддають дії високої температури, покриття може деформуватися, змінювати колір і т.п. Ще більшу небезпеку при перегріванні представляють виділення небезпечної речовини - фенолу.

На схемі представлені варіанти маркування лінолеуму, який підходить для монтажу з системами теплої підлоги. Максимальна температура нагріву становить не більше 30 градусів

З урахуванням цього моменту водяна тепла підлога поєднується з лінолеумом майже ідеально. Якщо при використанні електричних нагрівальних систем будь-якого типу покриття підлоги може нагріватися досить сильно, то температура гарячої води, що надходить із системи опалення, зазвичай залишається відносно помірною.

Але особливу увагу слід приділити правильному укладанні труб, по яких буде циркулювати гаряча вода. Необхідно чітко дотримуватися відстань між трубами. Якщо на якійсь ділянці труби будуть лежати дуже близько один до одного, небезпека перегріву покриття збільшується.

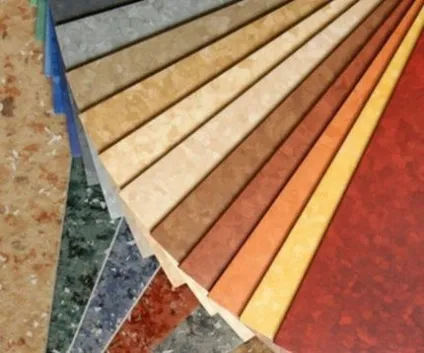

Сучасний лінолеум - дуже разнооборазних підлогове покриття. Але тільки деякі види лінолеуму можна використовувати з системами теплої підлоги

Ще один важливий момент - тип лінолеуму, який буде використаний з теплою підлогою. Знадобиться покриття, яке добре проводить тепло, а від варіантів з підвищеною теплоізоляцією доведеться відмовитися.

Монтаж системи теплої підлоги

Водяна тепла підлога являє собою систему відносно тонких пластикових труб, підключених до системи опалення будинку та укладених в бетонну стяжку. Гаряча вода нагріває бетон, тепло передається підлогового покриття. Таку систему можна використовувати не тільки в якості додаткового опалення, а й як основне джерело обігріву приміщення.

Слід пам'ятати, що водяні теплі підлоги зазвичай дозволені до використання тільки в приватних і одноповерхових будинках. У багатоповерхових будівлях робити водяна тепла підлога не можна. В окремих випадках установка таких систем дозволяється тільки на першому поверсі.

Етап # 1 - розробка схеми укладання

Починають монтаж системи теплої підлоги з плану схеми. Слід правильно розмітити укладання труб по всій площі кімнати. Відстань між трубами повинна становити близько 300 мм. Від стін приміщення, як від зовнішніх, так і від внутрішніх, рекомендується зробити відступ близько 100 мм.

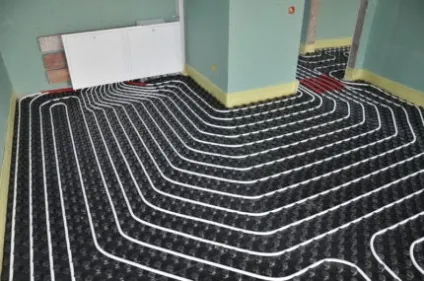

Монтаж труб теплої підлоги виконують за спеціальною схемою. Паралельна укладання труб дозволяє зробити прогрів підлогового покриття більш рівномірним

Не допускається велика кількість труб на одній ділянці. Це негативно позначиться на якості прогріву, збільшить витрати на монтаж і може привести до швидких поломок системи. Щоб труби лежали правильно, використовують спеціальні методи розкладки, такі як "спіраль", "змійка" і т.п.

Зрозуміло, укладати тепла підлога в місцях, де стоїть стаціонарна меблі або побутова техніка, не має великого сенсу. У ванній кімнаті, туалеті або суміщеному санвузлі труби кладуть тільки там, де будуть перебувати відвідувачі цих приміщень.

Етап # 2 - підготовка підстави

Підстава, на яке буде покладено тепла підлога, слід підготувати. Оскільки висота бетонно-цементної стяжки становить кілька сантиметрів, старе покриття найкраще видалити. Поверхня основи слід вирівняти і очистити. Тріщини і поглиблення на бетонній основі закладають ремонтним складом.

Підстава також слід перевірити рівнем. Якщо є значний ухил поверхні, його необхідно усунути.

Перед початком робіт з укладання водяної теплої підлоги поверхню підстави потрібно очистити від забруднень і ретельно вирівняти

Іноді найпростіший спосіб зробити надійне підгрунтя - залити нову бетонну стяжку. Вона стане додатковим захистом від холоду і підвищить ефективність роботи системи. Після того, як підставу вирівняні, його очищають від основних забруднень. Спеціальних вимог щодо чистоти підстави немає.

На нього будуть покладені плити теплоізоляційного матеріалу, тому з поверхні повинні бути видалені забруднення, які можуть пошкодити їх.

Етап # 3 - укладання демпферної стрічки і утеплювача

По периметру приміщення укладають спеціальну демпферну стрічку. Вона необхідна, щоб компенсувати теплове розширення і подальше стиснення матеріалів в процесі роботи системи теплої підлоги.

Цим моментом слід зважати на. Сучасні демпферні стрічки зазвичай забезпечені клейовим шаром, що помітно полегшує монтаж. Якщо ж такий шар відсутній, стрічку закріплюють саморізами.

Застосування демпферного стрічки в ремонті ванної кімнати

Основа повинна бути досить рівним, щоб плити не зміщувалися після укладання. Якщо матеріал трохи "гуляє" (майстер відчує це, коли буде ходити по укладених плит), значить, поверхня підлоги недостатньо рівна, слід прибрати теплоізоляцію, виправити огріхи і знову укласти плити.

Рівним має бути не тільки підставу, але і прилеглі до нього стіни. В цьому випадку демпферна стрічка буде покладена рівно і акуратно.

В якості теплоізоляційного матеріалу під водяна тепла підлога найчастіше використовують екструдований пінополістирол, рідше - плити пінопласту. Якщо приміщення досить велике, де потрібне укладання утеплювача в кілька рядів, потрібно простежити, щоб поперечні шви в сусідніх рядах не збігалися. Це дозволить поліпшити теплоізоляційні властивості підстави. Якщо утеплювач укладають у два шари, потрібно також уникати збігу швів між плитами.

Полістирольний утеплювач під водяна тепла підлога

Укладений шар утеплювача закривають спеціальною поліетиленовою плівкою. Недостатньо просто розстелити плівку на поверхні підстави, її край потрібно акуратно заправити за край теплоізоляційних плит, між пінополістиролом і демпферного стрічкою, яка до цього моменту вже повинна бути закріплена на стіні по периметру приміщення.

В результаті поверхня поліетилену стане гладкою і злегка натягнутій, що запобіжить її зміщення в процесі подальшого монтажу.

Деякі недосвідчені майстри встановлюють стрічку вже після того, як на підставу покладений пінополістирол і розстелена поліетиленова плівка. Стрічку просто засовують між плитою і стіною, ніяк її не закріплені. А плівку в цьому випадку фіксують за допомогою скотча, нагрівання якого ніякого корисного ефекту не дає.

Слід спочатку покласти стрічку, потім - плити, і лише після цього стелити плівку. Тоді вона буде надійно зафіксована між краєм плити і демпферного стрічкою, і скотч не знадобиться.

Етап # 4 - теплоізоляційні роботи

Хороша теплоізоляція просто необхідна для ефективної роботи системи теплої підлоги, особливо коли мова йде про першому поверсі будинку. Шар утеплювача тут повинен становити близько 100 мм, в окремих випадках його товщина може досягати 250 мм.

Крім уже згаданого екструдованого пінополістиролу і пінопласту можна застосовувати і утеплювачі інших видів:

• мінеральну вату;
• скловату;
• пінобетон;
• пробкові матеріали і т.п.

Коефіцієнт теплопровідності у цих матеріалів значних відмінностей не має, орієнтуватися слід на особливості монтажу, ціну і т.п. Окремо варто згадати про спеціальні теплоізолюючих матах, які випускають для монтажу саме водяного теплої підлоги.

Верхня сторона цього матеріалу забезпечена виступами, їх ще називають бобишками, між якими можна фіксувати труби системи.

Спеціальні мати під водяна тепла підлога

Трубу просто кладуть на поверхню такого утеплювача і притискають ногою, щоб вона опустилася в зазор між бобишками. Еластичний матеріал надійно фіксує положення труби, процес монтажу істотно спрощується.

Етап № 5 - монтаж труб

Після цього можна приступати до монтажу труб відповідно до плану розкладки, складеного раніше. Поверх плівки укладають спеціальну арматурну сітку. Її використовують в якості розмітки для укладання труб теплої підлоги. Але можна зробити інакше, якщо при монтажі використана спеціальна плівка з розміткою.

В цьому випадку труби розкладають по плівці, їх закріплюють спеціальними сталевими фіксаторами. До армуючої сітки труби кріплять простими пластиковими хомутами. В обох випадках знадобиться кріплення в кількості двох штук на кожен метр труби.

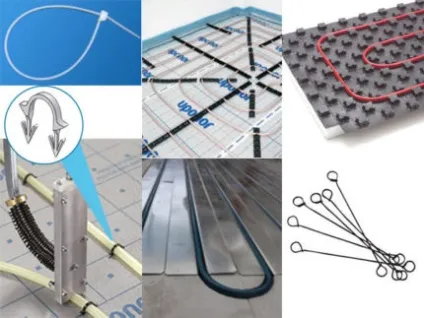

Щоб зафіксувати труби теплої підлоги на армуючої сітки, використовують різні пристосування: пластикові хомути, металеві скоби, спеціальні підкладки і т.п.

Якщо водяна тепла підлога монтують в декількох приміщеннях, і до одного колектора підводять кілька петель, слід провести спеціальні розрахунки.

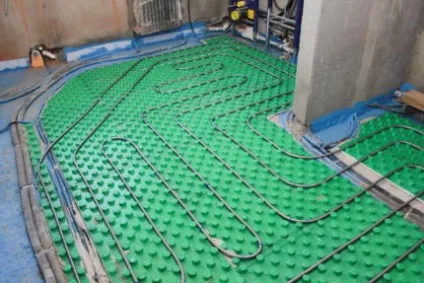

Спеціальна теплоізоляційна підкладка з еластичного матеріалу дозволяє поліпшити ефективність роботи системи теплої підлоги і полегшує монтаж труб

Укладені труби підводять до колектора. До системи також підключають насос і термостатичний змішувач. Ці елементи утворюють вузол змішування теплоносія, який дозволяє регулювати температуру всередині системи.

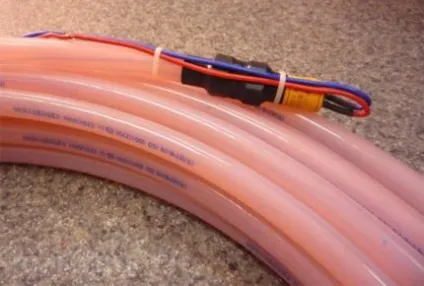

Для монтажу систем теплої підлоги рекомендується використовувати металопластикові або поліетиленові труби. Зазвичай беруть труби діаметром 16 або 18 мм

Для з'єднання з системою опалення використовують так званий колекторний шафа, який можна купити в магазині сантехніки. Його встановлюють у спеціальній ніші з розмірами 600Х400Х120 мм або трохи більше. Спочатку в цю нішу поміщають корпус колекторного шафи, потім до нього підводять необхідні комунікації.

Це подає труба, по якій гарячий теплоносій надходить в систему теплої підлоги, а також поворотна труба, призначена для виведення остигнула води до опалювального котла або в центральну систему опалення.

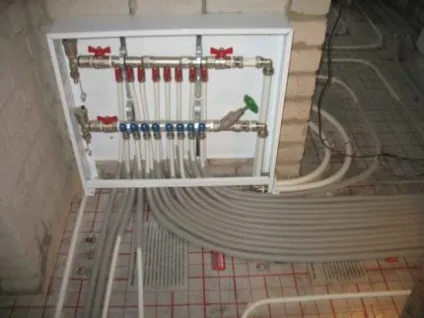

Важлива частина системи водяного теплої підлоги - колекторний шафа, який можна придбати в магазині сантехніки і встановити в спеціальній ніші

На обидві труби слід встановити звичайні запірні крани за допомогою спеціальних компресійних фітингів. Потім до системи підключають колектор. До нього приєднують спеціальний перехідник, забезпечений зливним краном і механізм для відводу повітря, що потрапив в систему.

Потім до бічних входів колекторного шафи підводять труби теплої підлоги - вхід і "обратку". Для кожних 60 метрів труби теплої підлоги потрібно один колектор. При цьому кожен колектор, включений в систему, повинен обслуговувати приблизно однакові відрізки труби. Наприклад, якщо загальна довжина труб теплої підлоги в будинку становить 150 метрів, знадобляться три колектора через кожні 50 метрів.

Етап # 6 - заливка стяжки

Перед заливанням стяжки систему теплої підлоги необхідно перевірити на наявність протікань. Для цього в труби подається вода під високим тиском. Якщо протікання і інші огріхи в укладанні труб не виявлено, можна починати заливку стяжки. При цьому труби залишають заповненими водою.

Перед заливкою на труби кладуть шар армуючої сітки. Щоб посилити стяжку, можна використовувати армуючої сітки двічі: один шар під трубами, другий - над трубами. Іноді обходяться тільки тієї сіткою, на якій змонтовані труби теплої підлоги.

Якщо ж труби укладені прямо на плівку, армування поверх труб потрібно використовувати обов'язково.

Стяжку слід виконувати акуратно, оскільки вона не тільки захищає труби теплої підлоги від механічно ушкоджень, але і рівномірно підводить тепло до підлогового покриття. Тому для системи теплої підлоги рекомендується використовувати спеціальні сухі будівельні суміші з підвищеною теплопровідністю.

Перед використанням такої суміші слід ретельно вивчити інструкції виробника і суворо їх дотримуватися.

Технологія укладання лінолеуму

Сучасний лінолеум дуже різноманітний, але не всі його види можна поєднувати з системами теплої підлоги:

• натуральний (мармолінолеум);
• вініловий (ПВХ);
• нітроцелюлозний (коллокселіновий);
• гліфталевий (алкідний);
• гумовий (релин).

Нітроцелюлозний, гліфталевий і гумовий лінолеум або погано проводить тепло, або негативно реагують на нагрівання, тому з теплою підлогою їх використовувати не можна. Найчастіше в таких випадках застосовують різновиди вінілового лінолеуму, який можна нагрівати до 30 градусів. Крім того, варто таке покриття відносно недорого.

На теплу підлогу можна також класти мармолеум - покриття, виконане виключно з природних матеріалів. Це екологічно чисте покриття, яке при нагріванні не виділяє ніяких небезпечних речовин. Однак на ринку мармолеум вважається відносно новим матеріалом, а ціна на нього досить висока. Максимальна рекомендована температура нагріву мармолеума - 27 градусів.

Перед укладанням лінолеум слід розстелити на рівній поверхні, наприклад, в кімнаті, де планується монтаж. Після цього покриття прогрівають, включивши систему теплої підлоги

Технологія укладання лінолеуму на теплу підлогу майже не відрізняється від монтажу на звичайне підставу. Для цього необхідно:

• Розстелити лінолеум в житловому приміщенні і залишити приблизно на добу.
• Підготувати підставу - видалити з його поверхні пил і інші можливі забруднення.
• Перед укладанням включити систему теплої підлоги і прогріти незакріплений лінолеум протягом пари днів, щоб покриття стало максимально рівним.
• Розстелити лінолеум в приміщенні.
• Обрізати покриття врівень зі стінами.
• Закріпити лінолеум на підставі за допомогою спеціальної мастики.

Якщо стіни в кімнаті досить рівні, то лінолеум можна покласти встик з цією стіною, тоді доведеться обрізати менше матеріалу. Зазор між стіною і краєм покриття повинен бути рівномірним і складати близько 3-5 мм.

Якщо в приміщенні є зовнішній, тобто виступаючий кут, починати обрізку слід саме з нього. Не рекомендується фіксувати лінолеум над теплою підлогою за допомогою скотча, оскільки він гірше проводить тепло, ніж мастика.

Після цього можна продовжити роботи по обробці приміщення. На заключному етапі по периметру кімнати встановлюють плінтус.

Віктор Олексійович Косіцін
