Вітрогенератор на базі асинхронного двигуна - каталоги схем і саморобок

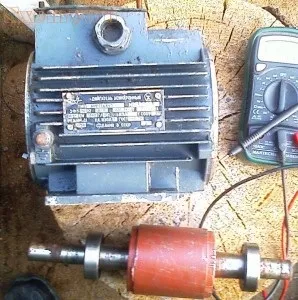

Вітрогенератор є досить простою і надійною конструкцією в плані джерела автономної електричний енергії. Описаний в даній статті, тип генератора працює на постійних магнітах і є переробленою моделлю з асинхронного двигуна. Генератор зроблений з старого чотирьох полюсного двигуна. Так як тут спроба такого перетворення - перша, то тут не мала значення потужність двигуна, скоріше справа в практичному застосуванні і чистого інтересу. Насамперед необхідно було розібрати двигун. Здивувало стан деталей всередині конструкції - вони були практично нові, що не могло не радувати.

Тепер необхідно було проточити ротор. Найчастіше таку роботу необхідно проводити тільки, якщо є навички токарного дела.Так як, таких навичок немає, довелося звертатися за допомогою до знайомого токаря.

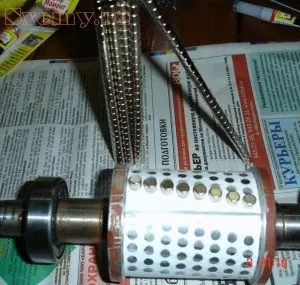

Далі потрібно було підібрати магніти і розрахувати скіс магнітного полюса. Скіс робиться для того, щоб не відбувалося залипання. Як тільки всі розрахунки були проведені, тут же роздрукував шаблон і пробив отвори.

Даний шаблон потрібен для того, що б показати місця, де саме потрібно клеїти магніти. Якщо правильно розрахувати кут скоса, то проблем при проклейке магніту не повинно виникати. В основному, така робота займе не більше двох годин.

Далі щільно обмотав ротор скотчем. Робити це слід знизу, плавно рухаючись вгору. І тільки на самому верху залишити зазор. Слідом спокійно залив все це епоксидною смолою, для досягнення більшої герметичності і надійності. Коли проводиться процес проточки ротора, то необхідно брати запас рази в 1,5 - 2 більше розрахункового. Вся справа в тому, що якщо мало сточити, що ротор просто не зможе увійти. Можна, звичайно сточити магніти, але в подальшому це може бути чревате перегрівом генератора, так що краще заздалегідь подбати про всі нюанси.

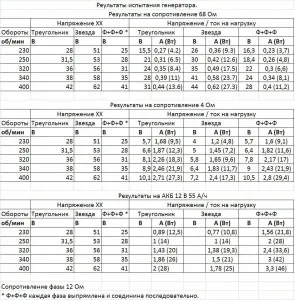

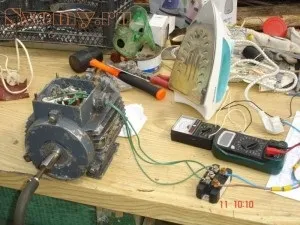

Тепер слід зібрати генератор воєдино і перевірити можливість його оборотів. Досить просто провернути ротор двома пальцями. Обороти повинні проходити легко, без залипання і тертя. Тепер, коли конструкція повністю готова, можна приступати до процесу знімання характеристик.

Природно, при перших вимірах не можна гарантувати точні характеристики генератора, але все ж приблизно прикинути досить. Після того, як всі характеристики зняті, можна приступати до виготовлення лопатей.

За даними характеристики можна відзначити, що діаметр турбіни буде відповідати 1,7 метра, а швидкохідні Z 5.

Виготовивши повністю всю конструкцію, необхідно перевірити її працездатність. Досить перевірити її роботу, замінивши звичайний флюгер. Тут досить невеликого вітру, що б генератор прийшов в дію. Тому необхідно акуратно встановити конструкцію замість флюгера і привести в дію. Як вже говорилося, наявність вітру лише додасть ефектним оборотам даної конструкції, але головне, що б в цей час генератор був уже закріплений.

Дана конструкція зможе спокійно відпрацювати протягом декількох місяців, причому без ремонту або заміни конструктивних елементів. Звичайно, за умови, що все зроблено правильно. Після кількох місяців роботи слід повністю перевірити генератор.
