Винесення на будівельних кресленнях

Проекти архітектурних будівель і споруд включають в себе велику кількість різних креслень, схем і текстових документів, а на самих графічних зображеннях є, досить багато різних написів.

На будівельних кресленнях планів, розрізів і фасадів не допускається занадто докладна деталізація окремих елементів об'єкта. Вся необхідна деталізація міститься в кресленнях деталей і зборок конструкцій, а також на виносних елементах, яким вказується виноска.

Виносної елемент, це фрагмент зображення будь-якої частини споруди або конструкції який містить необхідні частини конструкції, що не вказані на основному зображенні креслення.

При відображенні виносних елементів на кресленнях фасадів, планів або розрізів, місце, яке потрібно вказати з повнішої деталізацією, обводиться замкнутої лінією у вигляді кола або овалу, а на виносних лініях вказуються цифрові або літерні позначення.

У разі, коли внесений елемент знаходиться на тому ж аркуші документа, то на полиці лінії-виноски наносять порядковий номер деталізіруемая елемента вузла.

Якщо графічне зображення обраного елемента розміщено на іншому аркуші комплекту робочих креслень, то під полицею лінії-виноски наносять номер листа в дужках, на якому розташований креслення деталировки вузла.

Виносної елемент розташований
в іншому комплекті

Якщо вузол конструкції типовий, то під полицею виносної лінії вказують позначення серії робочих креслень стандартних вузлів.

маркування вузла
на винесеному зображенні

Розмір чітко зазначено вузол, в 1,5. 2 рази більше за інших чисел наносяться на кресленні. Кола з номерами вузлів розміщують над їх зображенням або праворуч від них.

Посилання на окремі вузли, які вказуються в перерізі, виконують стандартними лініями. У місці передбачуваного перетину проводять коротку товсту основну лінію, і продовжують її суцільною тонкою виносної лінією.

Потовщений відрізок лінії розсікає всі елементи, що знаходяться на ділянці відрізка.

На робочому кресленні, будь-якого будови, посилання, що вказують на виносні елементи. розташовують поряд з деталізуемимі ділянками.

нанесення посилань
на виносні елементи

На малюнку ліворуч показані посилання на виносні елементи з номерами вузлів 4. 5 і 6 конструкції стін промислової будівлі, які знаходяться на аркуші 12 цього ж комплекту будівельних креслень.

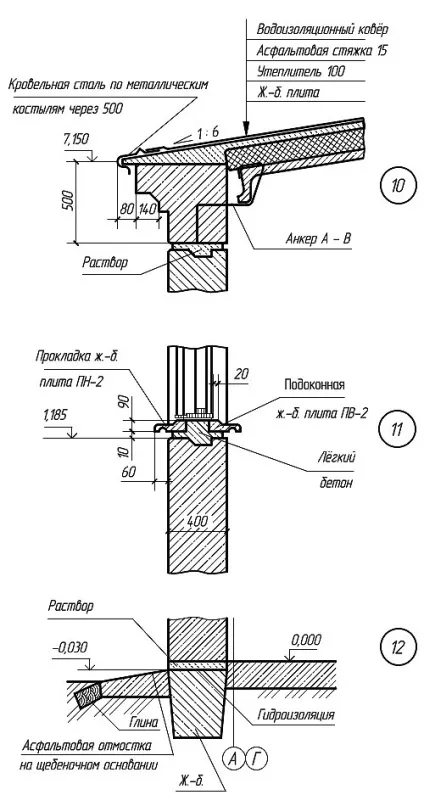

Маркування вузлів 10, 11, 12

Всі номери виносних елементів в колах розташовані поруч з деталізуемой частиною будови.

На виносних елементах вказуються також відмітки рівнів, розміри частин конструкцій, пояснювальні написи і інші характерні дані.

У багатошарових конструкцій роблять виносні написи із зазначенням товщини передбачуваних шарів.

Такі написи наносять на лініях розташованих паралельно один над одним і прилеглих до однієї указательной лінії в порядку розташування послідовно встановлюється матеріалу або елементів конструкції. Такі виносні лінії називають «етажерками».

Послідовність запису окремих шарів повинна відповідати черговості їх зображення на будівельному кресленні зверху вниз або зліва направо.

Нанесення посилань на фрагменти
зображень планів

Коли необхідно показати частину фасаду або плану будівлі з максимальною деталізацією, в таких випадках будівельний креслення виконують в більшому масштабі, а на основному кресленні наносять посилання на необхідні фрагменти зображення.

Нанесення посилань на фрагменти
зображень фасадів

Ділянка зображення, за яким передбачається відобразити фрагмент, відзначають фігурною дужкою або виносної лінією з вказівний стрілкою і нанесенням його порядкового номера, а також марки комплекту креслярської документації з номером листа в дужках, на якому вміщено зображення фрагмента.
