Вимірювання температур металу
Для вимірювання температур при термічній обробці використовують спеціальні прилади -пірометри.
Найбільшого поширення набули термоелектричні і оптичні пірометри.

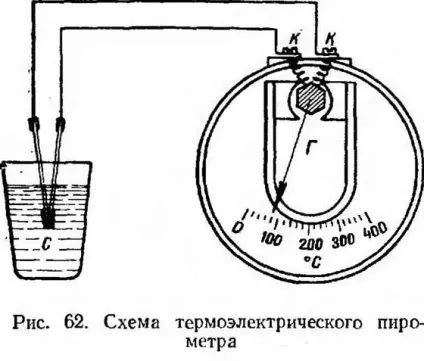

Схема термоелектричного пірометра приведена на малюнку:
Він являє собою термопару з гальванометром. Термопара - це два зволікання з різнорідних металів або сплавів, зварені між собою.
Якщо місце спаю зволікань помістити в розплавлений метал, температуру якого ми хочемо визначити, то на вільних кінцях зволікань КК вознікнеттермоелектродвіжущая сила. тим більша, чим більше різниця температур "гарячого спаю» - спаяний, зануреного в метал, і вільних кінців - «холодного спаю».
Відхилення стрілки гальванометра, який підключений до вільних кінців термопари, при постійній температурі навколишнього середовища буде пропорційно температурі досліджуваного металу.
Для зручності користування гальванометром на ньому є температурна шкала.
Для термопар використовують різні метали і сплави.
Так, наприклад, для вимірювання температур 1000-1300 ° термопару виготовляють з платини і сплаву платини з родієм.
Для температур 700-950 ° застосовують термопару - хромель (хромонікелевий сплав) і алюмель (алюміненікелевий сплав), ще при більш низьких температурах використовують залізо-константанових (мідно-нікелевий сплав) і мідно-константанових термопари.
Температуру розпеченого металу можна визначати оптичним пірометром - шляхом порівняння яскравості його світіння з напруженням нитки електричної лампочки.
На рис. 63, а показаний оптичний пірометр. Об'єктив пірометра направляють на розпечений предмет. Усередині пирометра світиться електрична лампочка. В поле зору окуляра видно одночасно нитка розжарення і розпечений метал.
Змінюючи за допомогою реостата силу електричного постійного струму, що живить електричну лампу, підбирають такий струм, щоб яскравість нитки напруження електричної лампи і розпеченого металу збіглася (рис. 63, б).
Залежно від величини струму стрілка приладу відхилиться за шкалою на різний кут. Для зручності шкала отградуирована на градуси Цельсія.
Наближені методи визначення значення температури металу

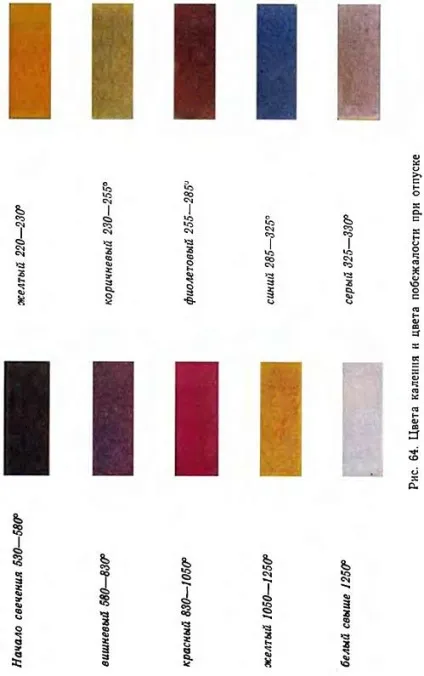

Крім перерахованих методів, в практиці термічної обробки використовують наближені методи, що дають тільки, орієнтовні значення температури металу. До таких методів слід віднести визначення температури металу за кольорами розжарювання при нагріванні під загартування або отжиг і визначення температури металу при відпустці за кольорами мінливості. з'являтимуться на світлій поверхні деталей (рис. 64).
