Виготовлення теплообмінника своїми руками, теплообмінник для печі

Будь-яку систему домашнього опалення неможливо організувати без використання особливого пристрою - теплообмінника, в якому відбувається передача тепла від джерела до теплоносія. Велика кількість різних видів подібних виробів, а так само варіантів організації процесу теплообміну не обмежує можливості деяких домашніх умільців в самостійному виготовленні теплообмінників і використання їх в своєму домашньому господарстві.

Як джерело тепла можуть виступати різні середовища - гази, рідини і пар. Основне завдання пристрою - забезпечення оптимальної передачі тіла від джерела теплоносія. У цьому процесі особливу роль відіграє таку властивість матеріалів, як теплопровідність. Різні речовини при рівних інших даних мають різну здатність передавати тепло. У зв'язку з цим, кожен матеріал може мати ті чи інші обмеження використання при самостійному виготовленні теплообмінних пристроїв.

Так, металопластикові або пластикова труби володіють теплопровідністю, в двісті разів меншою, ніж сталева, яка в свою чергу проводить в 7,5 рази менше тепла, ніж мідна. Це значно впливає як на роботу самого теплообмінника, так і на його розміри. При рівному діаметрі і кількості переданого тепла знадобиться близько 3,5 метрів мідної, або 25 сталевий або 4000 металопластикової труби.

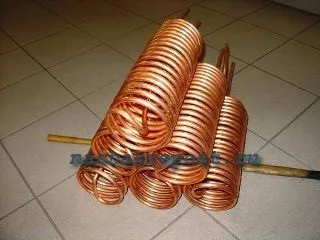

Крім того, відмінною рисою міді є її висока пластичність, що дозволяє отримувати виту спіраль з труби і значно скорочувати простір, займане нею.

Застосування подібних спіральних конструкцій дозволяє значно мінімізувати розміри пристрою при максимальній їх працездатності.

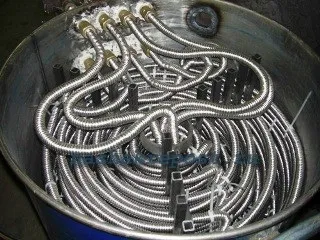

Часто при проектуванні і будівництві пристрої своїми руками використовується ємність різного об'єму, в якій встановлюється і закріплюється змійовик з трубок, виконаних з того чи іншого матеріалу. При різних технологіях теплоносій може переміщатися як усередині трубок, так і в ємності, тобто в міжтрубному просторі. Той чи інший принцип роботи приладу залежить від джерел тепла. Крім цього, саморобний теплообмінник може виконувати не тільки функцію обігрівача, а й холодильника.

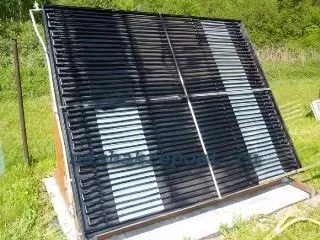

Найбільш часто застосування прилад в якості нагрівача. Наприклад, на присадибній або дачній ділянці часто виникає необхідність отримання підігрітої води, використовуваної для поливу рослин або організації роботи літнього душа. При цьому процес хочеться організувати c мінімальними фінансовими витратами. Одним з кращих джерел тепла в теплу пору року може стати сонячна енергія. Для її використання досить виготовити дерев'яний щит досить великого розміру, пофарбувати його в темний колір і закріпити на його поверхні кілька витків гумових, пластмасових або металевих трубок, приєднаних до системи водопроводу.

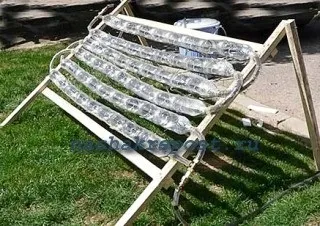

Розташувавши підставу конструкції під кутом до поверхні землі, і зорієнтувавши його робочою площиною до сонця можна без зайвих витрат одержати необхідну кількість підігрітої води. Замість використання покупних трубок можливе використання в якості трубопроводу для саморобного сонячного теплообмінника ємностей, виготовлених з використаних пластикових пляшок, відрізавши у них дно і з'єднавши їх між собою.

Найбільш частим варіантом використання теплообмінників є організація внутрішньобудинкової системи водяного опалення. Використовуючи різні джерела отримання теплової енергії, її передають теплоносія, що переміщається під тиском по трубопроводах. На цьому принципі заснована робота різних опалювальних котлів, які використовують енергію горіння твердого палива, природного газу або різних видів нафтопродуктів. Пропонуємо увазі Новомосковсктелей один з варіантів організації системи опалення з використанням трубного теплообмінника, виготовленого своїми руками зі сталевої труби відповідного діаметру.

Саморобний теплообмінник для печі

Як джерело тепла використовується невелика піч з топкою, в безпосередній близькості від якої монтується сталева трубна конструкція, зварена з деталей достатнього великого діаметру. Це пов'язано з великою кількістю одержуваної теплової енергії при роботі печі і необхідністю максимально швидкої передачі її теплоносію.

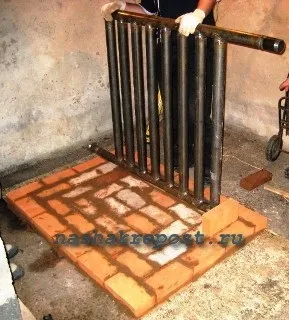

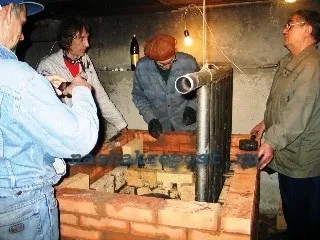

Після виготовлення фундаменту печі безпосередньо в порожнину топки встановлюється і в процесі кладки кріпиться трубчастий елемент теплообмінного пристрою. На вхідний і вихідний трубі виконана різьба для монтажу пристрою до системи теплопроводу. Надалі послідовно укладаючи ряди цегли необхідно постійно контролювати стан елемента теплообмінника.

Після завершення виготовлення печі необхідно приєднати саморобний теплообмінник до системи опалення, заповнити її водою і здійснити топку печі. У зв'язку з високими температурами в зоні горіння особливі вимоги при виготовленні пред'являються як якістю зварних швів, так і матеріалу, з якого виготовлені металеві труби пристрою.

Незалежно від способу організації роботи саморобного теплообмінника однією з основних проблем, що впливає на їх роботу, є корозія матеріалу, використовуваного для виготовлення труб. Як правило, всі металеві матеріали мають досить низький опір руйнуванню під дією активних середовищ. У зв'язку з цим виникає необхідність захисту деталей теплообмінника зсередини. Звичайно, можливе застосування синтетичних матеріалів, але, як уже зазначалося вище, їх теплопровідність дуже далека від ідеалу. Одним з імовірнісних варіантів розв'язання проблеми може стати застосування в якості матеріалу для труб алюмінію, що є відносно корозійностійким. Єдиним обмеженням його застосування є рівень внутрішнього тиску системи. Оптимальним матеріалом є сталеві або мідні труби з внутрішнім напиленням різних металів, значно підвищують їх довговічність.
