Тут вам буде описано як зробити піхви для меча. Але якщо подужаєте цей матеріал зможете зробити піхви для ножа. Якщо у вас є меч, то у вас повинні бути піхви для меча. Лицарі і піхотинці носили мечі в піхвах, а не заткнувши за поясом або в мішку. Той хто міг дозволити собі пристойний меч - міг дозволити собі і пристойні піхви. У найпростішому випадку піхви представляли собою шкіряний чохол, але такий варіант для лицаря не підійде. Для знатного і багатого людини підійдуть піхви з дерев'яною основою покриті добре виробленою шкірою і укріплені і прикрашені металевими деталями. Замість шкіри для покриття дерев'яної основи застосовувалася і тканину, але шкіра краще. Якщо не де або немає за що купити шкіру, то пустіть під ніж старий диван.

Інструкція і трохи термінології

Устя - верхній наконечник піхов, що оберігає піхви від пошкоджень, саме в нього вставляється меч. Металеві клинок і гарда можуть пошкодити піхви, тому ця деталь в ранні періоди (6-11 століття) часто була металевою: залізної, з сплавів міді, нерідко позолоченою. Але у розглянутого у нас варіанти 13-14 століття гирлі з виступаючих шкіряних стрічок, не так красиво і міцно, зате не стукає недоречно. Ця деталь присутній у піхов часто.

Наконечник піхов - металева вигнута платівка, а то і ковпак, що оберігає нижній кінець піхов від пошкоджень. Устя у піхов може і не бути але наконечник присутвует майже обов'язково. Наконечник також може бути багато прикрашений. В якості додаткового елементу на наконечнику може бути "башмак" - шип або виступ для додаткового захисту піхов від протирання про землю.

Перев'язь - шкіряна або матерчатий петля, якої кріпилися піхви меча, значна частина цієї статті присвячена перев'язі для меча.

Загальний вигляд піхов з підвісними ременями, що відносяться до Західної Європи 1220-1320г. Необхідні матеріали дерево (щільне з тонкими волокнами, але не тверде - ясен або тополя), шкіра 2 мм (корова або козел), клей ефективно взаємодіє зі шкірою, дуже гострий ніж (краще скальпель). Така схема необхідна для потрібного нахилу піхов. Такий тип піхов ідеально підходить під меч Тип XIII. Реконструкція Еварт Окшота

Виготовлення дерев'яної основи для піхов

Як видно зі схеми піхви робляться по вже готовому клинку, а не те під готові піхви доведеться робити меч. Немає необхідності використовувати дуб або бук. Але і сосна не підійде через свою пористості, в даному прикладі використовується тополя. Використовувався мездровий столярний клей. Періодично проходили примірки та підгонки під меч. Коли оптимальна внутрішня форма була вирізана то майстер покрив її розведеним клеєм, для того щоб сталь клинка не так прала внутрішню дерев'яну поверхню. Для якісного склеювання двох половинок піхов можуть бути застосовані спеціальні затискачі.

Хороша робоча схема від Gaffer

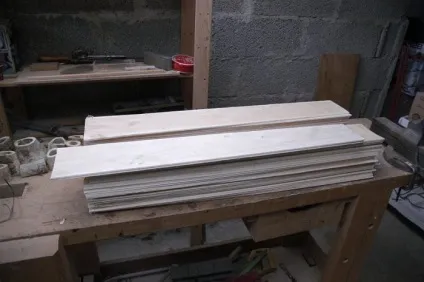

Беремо дошку з ясена або тополі. Яка повинна бути на 1/4 товщі і трохи довшою і ширшою майбутнього виробу. І розпилюємо її по товщині на двоє, а можна відразу взяти відразу дві дошки. Робимо розмітку олівцем по готовому виробу.

На наступному етапі необхідно взяти стамеску і наждачний папір. І не поспішаючи знімати стружку до появи необхідного поглиблення. Після роботи стамескою пухку поверхню рівняти наждаком. І увагу, після роботи наждаком старанно стерти всі залишилися пещінкі щоб вони згодом не дряпали клинок меча.

Насправді не так важливо коли ми будемо склювати половинки піхов меча. Куди важливіше правильно обстругати дошки. Тут стане в нагоді досвід роботи з деревом, добре якщо він у вас є.

Проста схема від Gaffer

Може здатися що цей метод не настільки простий, але насправді піхви зробити так простіше. Але годиться тільки для тупого меча без хоч скільки-небудь виражених лез, тобто під "бугуртооптімальний меч". Для цього нам буде потрібно дошка трохи товщі нашого клинка, і в три рази ширше його. Нам необхідно розрізати на чотири частини дві з яких будуть трохи ширше клинка, і дві вузькі. Можна і не розрізати одну дошку, а зробити її з різних дощок.

Природно: кладемо клинок на дошку і розмічаємо майбутню виїмку олівцем.

Суцільна лінія показує нашу розмітку олівцем, а пунктирна показує де нам необхідно буде відпиляти. Лінія розпилу відступає зазвичай на 9 мм від розмітки, але у вас хвилі може бути і по іншому. це індивідуально

Дошка після обріза по пунктирною лінії. Лінія розмітки клинка все ще видно. Нам необхідно зробити ще одну таку дошку.

Тепер нам потрібно приклеїти по вузенькій дощечці до країв ліній леза.

Тут дві вузькі дощечки наклеєні на широку. Зверніть увагу на брусок, приклеєний до кінчика піхов.

Тепер ми клеїмо верхню частину піхов. Постарайтеся зробити так щоб вона відповідала нижній.

На наведеному тут малюнку показані всі чотири склеєні частини. Потрібно почекати кілька годин поки клей висохне.

Далі зрізаємо дві бічні дощечки для отримання правильного прямокутника.

Далі прямокутник перетворюємо в красивий овал. Тут знову потрібно працювати дуже обережно щоб не зрізати занадто багато дерева.

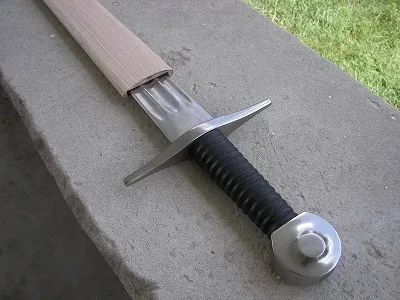

Сам готовий дерев'яний каркас піхов показаний нижче. Щоб уникнути неприємного стукоту гарди піхов про гирло біля гирла є шматочок шкіри.

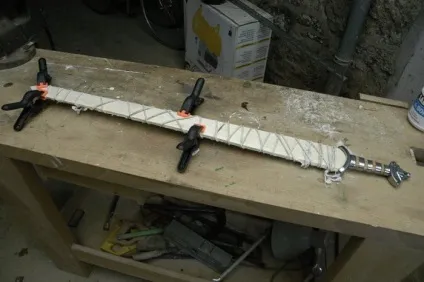

Фото процесу виготовлення дерев'яного каркаса для піхов

Дерев'яна основа від Aaron Schnatterly

Дерев'яна основа від Gaffer

Шкіряне покриття для піхов

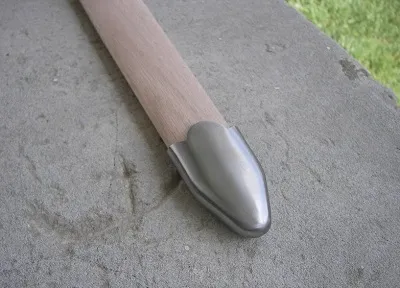

Для ідеальної гладкості дерево піхов потрібно обробити нульовий наждачним папером або на шліфувальному верстаті, нерівності потім виступлять на шкірі. Знову ж простежте щоб на поверхні не залишилося піщинок від наждаку. Наконечник піхов кілька великий, але після того як на піхви буде одягнений шкіряний чохол він як-раз буде за розміром.

Перед покриттям дерев'яного каркаса шкірою, за інструкцією необхідно встановити шнурки. Для з'ясування необхідної ширини спочатку обмотайте дерев'яну основу піхов газетою. Оптимальну ширину все одно доведеться спочатку підбирати шляхом проб і помилок, тому краще відразу відрізати шматок по ширше. Для оптимального облягання краще обтягувати мокрою шкірою - для цього прополощіть відріз шкіри в теплій воді, а краще (на 1 л води беруть 50 г кухонної солі і 1 склянку столового 9% -ного оцту). Це трохи збільшить еластичність. Так шкіра розтягнеться, а потім після установки висохне і зменшитися. Для періодичного змочування шкіри використовуйте розпилювач

Тут нейлонові мотузочки приклеєні до дерев'яної основи піхов. Так ми формуємо стояки для пасової перев'язі.

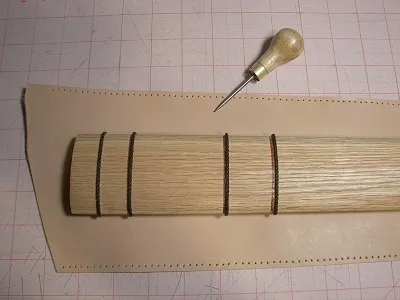

Шкіряне покриття приготовлено до установки, вам знадобиться 60-90 грам (2-3 унції) шкіри рослинного дублення. Слідкуйте за рівномірністю отворів, що пробиваються.

Перші дві картинки показують можливий шлюб. А саме коли між двома краями шкіри занадто великий зазор. І коли кількість шкіри велике вона негарно морщиться і може злізти з дерев'яної основи. Третя картинка показує правильний варіант з невеликим проміжком, який оптимальний при використанні піхов і дає можливість в разі скажімо пошкодження шкіри піхов намочивши шкіру зняти її і замінити.

Пам'ятайте, що мокра шкіра - це майже пластилін. Тобто вм'ятини які ви не залишилися на ній можуть залишитися на завжди. Зшивайте шкіру вощеної льняною ниткою або товстої капронової, звичайна швейна нитка не годиться через малої міцності. Історичні приклади знають зшивання тонкої мідної (а то і золотий) ниткою. Оскільки самий кінчик піхов буде закривати наконечник, шкірою його закривати нема чого.

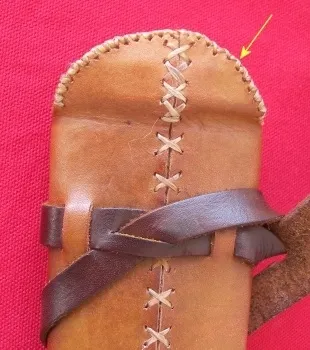

Тут вище показано як було закінчено гирлі піхов. Якщо робити так - то у піхов буде закінчений вигляд. Спочатку обмітайте в одну сторону, а потім в іншу.

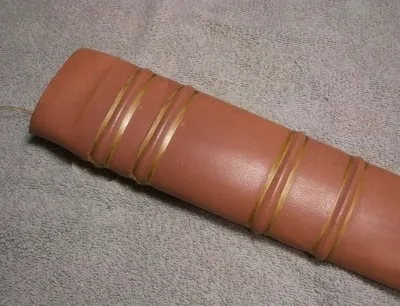

Тут "штучні сухожилля" обгорнуті навколо стояків. Так потрібно зробити для виділення стояків і установки ременів. Це потрібно через застосовуваного нами типу перев'язі.

Підготовка та установка ременів на піхви

Піхви для рольових ігор

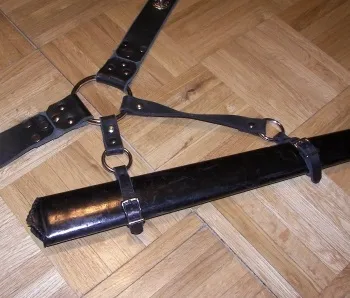

Тут показані три прикладу підвішування піхов. На особливу історичність вони не претендують, головне тут зручність. Без страху можна застосовувати на рольових іграх за творами Джона Толкієна. Для забарвлення використовувався звичайний Tandy барвник шкіри. Причому піхви були пофарбовані за допомогою обприскувача, а ремінці пофарбовані пензлем. Фарбу попередньо краще перевірити на шматочку шкіри, а то колір вказаний на упаковці може сильно відрізняться від того що ми отримаємо в результаті. Після висихання фарби піхви були покриті трьома шарами воску для шкіри.

вощені піхви блищать, нижче показана банку воску.

Історично достовірний спосіб виготовлення пасової перев'язі для піхов

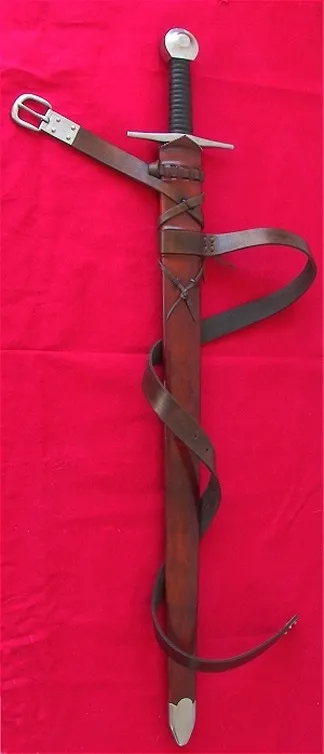

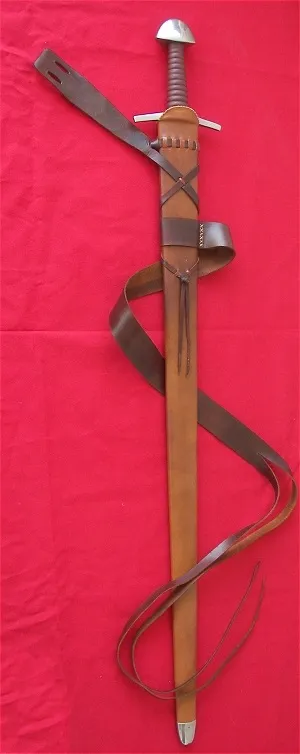

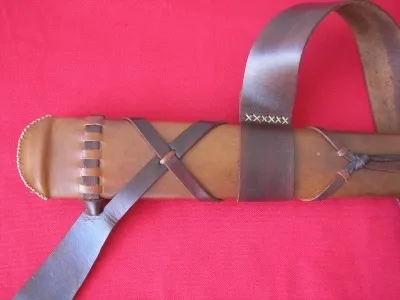

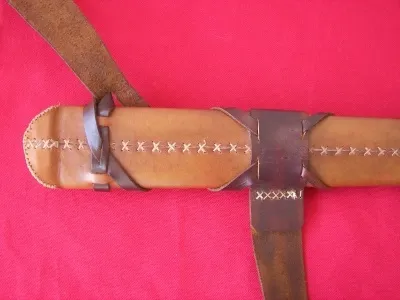

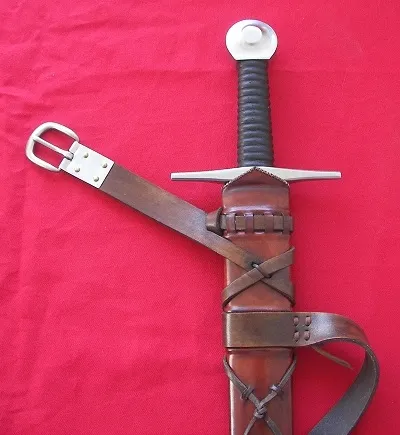

Ось подивіться на два історично достовірних примірника піхов. Далі буде докладна інструкція з виготовлення подібних піхов. Зручність у носінні і витяганні меча з таких піхов вас приємно здивує. Тиснення і всяких інших прикрас по шкірі тут не проводилося.

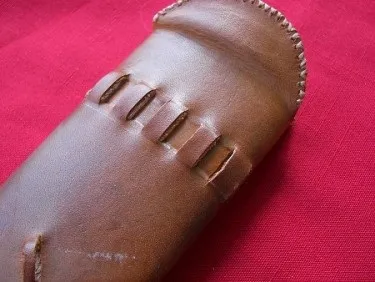

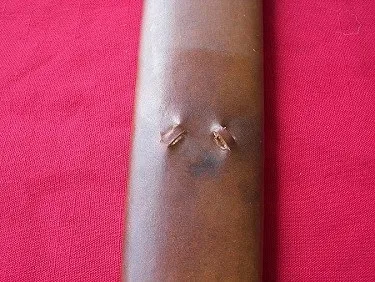

Піхви вже готові тепер готуємо місце для перев'язі. Передбачається що шкіра ще волога і добре розтягується і ви її НЕ пофарбували. Перше що ми хочемо зробити так це подвійні прорізи у верхній частині піхов, недалеко від гирла. На малюнку і на прикладі ширина прорізів 5 мм, ви можете змінити її на свій розсуд. Для розмітки використовуйте олівець, а не шило. Ширина прорізу повинна бути трохи більше ремінця, в даному прикладі ширина ремінця 1,27 (1/2 дюйіа) і ширина прорізу 1,58 см (5/8 дюйма).

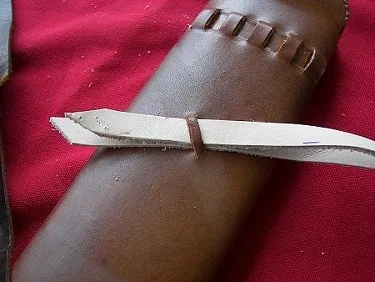

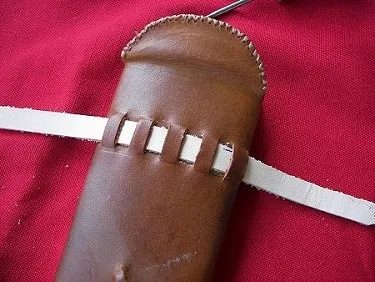

Вище показано як необхідно проводити шкіряний ремінець через прорізи, це може бути важко. Тому рекомендую прокладати дорогу ремінця за допомогою маленької викрутки. Зверніть увагу, що використовується два шматка шкіри в центральній прорізи, оскільки ремінці повинні досить добре тягнуться в ній. Далі дивіться всі щілини, які повинні бути на шкірі.

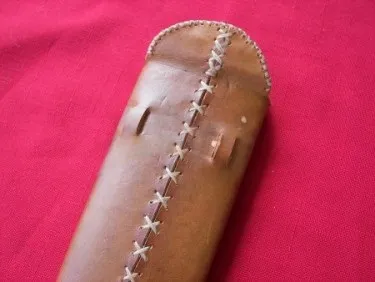

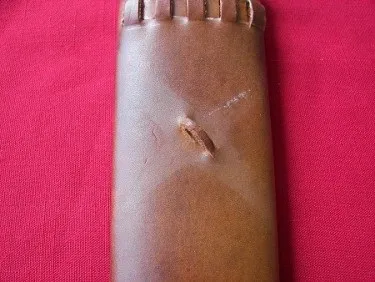

Вам необхідно зробити на передній стороні піхов кілька прорізів: а) у гирла; б) одна проріз навхрест;
в) дві щілини в низу.

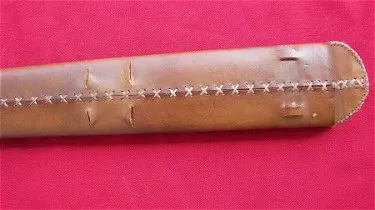

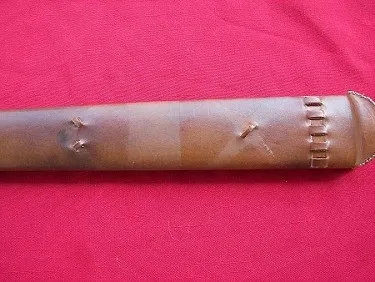

Біля гирла піхов дві подвійні прорізи, і нижче для другого поясу 4 щілини.
