Виготовлення ортофотопланів - географія

Ортофотоплан це фотографічний план місцевості на точній геодезичній опорі, отриманий шляхом аерофотозйомки з подальшим перетворенням аерознімків (з центральної проекції в ортогональну) на основі ефективного методу їх диференціального ортофототрансформірованія, розробленого в середині 60-х рр. 20 в. Останній, на відміну від відомого методу трансформування аерознімків по зонах розрахований на автоматизоване усунення спотворень аерознімка (обумовлених рельєфом місцевості і відхиленнями осі аерофотоапарата від вертикалі при зйомці) шляхом послідовного проектування трансформованого зображення можливо малими ділянками за допомогою спеціальних приладів - ортофотопроекторов. Аерознімки, перетворені даним методом (т. Н. Ортофотоснімков), дозволяють скласти О. на будь-які райони, що суттєво розширює застосування аеро-фотос'ёмочних матеріалів при топографічних, геологічних та ін. Проектно-вишукувальних роботах.

Аерофотозйомка це фотографування місцевості з повітря спеціальним аерофотоапаратом, встановленим на літаку, вертольоті, дирижаблі, штучному супутнику Землі або ракеті. Площина аерофотоапарата може займати задане горизонтальне або похиле положення. В окремих випадках фотографування виробляється на циліндричну поверхню або обертовим об'єктивом. Зазвичай виконують однооо'ектівним аерофотоапаратом, але іноді для збільшення площі, що фотографується на одному знімку, - многооб'ектівним аерофотоапаратом, фотографування виробляють одиночними аерознімками, по певному напряму або по площі площі. Ортофотоплан об'єктивно зраджує фотопортрет місцевості і є основним вихідним матеріалом для створення та оновлення карт і планів.

Ортофотоплани широко застосовуються в топографічних, геологічних та інших проектно-вишукувальних роботах при формуванні та оновленні цифрових карт, а також оперативної оцінки стану місцевості (зліва ортофото, з права фрагмент ортофото).

Технологія створення ортофотопланів за матеріалами космічної зйомки з використанням ПЗ «ЦФС-Талка»

В даний час матеріали космічної зйомки досить часто використовуються для створення ортофотопланів, а також електронних карт і планів. Це пов'язано з тим, що космозйомки стає все більш доступною. Замовити та отримати готові матеріали космозйомки набагато швидше і простіше, ніж виконати аерофотозйомку. При обробці матеріалів космічної зйомки з дозволом на місцевості більше 2 метрів не потрібно дотримання режимних вимог, що істотно прискорює процес отримання необхідної інформації і її використання.

Очікуване спрощення роботи з космічними знімками, отриманими з зарубіжних супутників, дозволить будь-якому АЕРОГЕОДЕЗИЧНЕ підприємству використовувати якісні космічні знімки для цілей картографування. Ціни на матеріали космічної зйомки постійно знижуються. У той же час відбувається періодичне подорожчання авіаційного палива, що призводить до збільшення вартості аерозйомки. Найближчим часом вартість космічної зйомки може наблизитися до вартості аерофотозйомки. Це ще пояснюється і тим, що якісна аерофотозйомка заснована на використанні імпортних аерофотоаппаратов і засобів для обробки результатів аерофотозйомки.

У зв'язку з цим технологіям обробки матеріалів космічної зйомки зараз приділяється чимала увага.

Групою компаній Талк розроблені технології створення ортофотопланів за матеріалами космічної зйомки. Необхідно відзначити, що ці технології дозволяють виконується швидше і простіше отримувати ортофотоплани певних масштабів, ніж за матеріалами аерофотозйомки.

Технологія створення ортофотопланів складається з наступних етапів:

• попередня обробка знімків;

• створення проекту ПВП;

• зовнішнє орієнтування знімків;

Попередня обробка знімків включає в себе синтезування кольорових зображень, якщо знімки поставляються окремими каналами R. G. B. nir. Синтезування кольорових знімків високого дозволу з використанням панхроматичних знімків. Виправлення яскравості знімків з «проявом» зображень в тінях. Попередня обробка матеріалів космозйомки була докладно описана в журналі «Геопрофі».

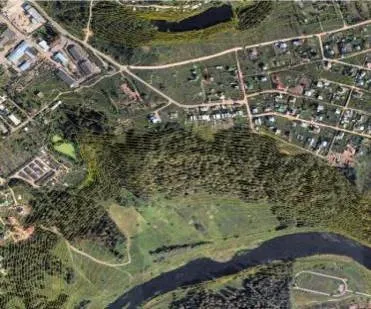

Синтезування кольорових знімків високого дозволу з використанням панхроматичних знімків.

ортофотоплан зображення знімок зйомка

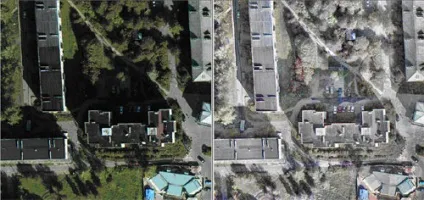

Виправлення яскравості знімків з «проявом» зображень в тінях

Після обробки зображень необхідно створити проект в ПО «ЦФС-Талка». У проекті реєструються знімки, які необхідно обробити. Завантажуються RPS коефіцієнти для кожного знімка. Якщо виконувалася космічна стереозйомка, то необхідно вказати програмі, які знімки є стереопарою. Одержаний проект має зовнішнє орієнтування з точністю 10- 15 метрів. Якщо така точність задовольняє вимогам точності створення готової продукції, планово-висотну підготовку можна не проводити. Якщо ж потрібно отримати ортофотоплани з більш високою точністю, то необхідно провести планово-висотну підготовку.

Після створення проекту ПВП паралельно виконуються польові роботи і роботи, пов'язані з побудовою цифрової моделі рельєфу (ЦМР). Побудова цифрової моделі рельєфу за матеріалами космічної зйомки може бути виконано тільки в тому випадку, якщо була замовлена ​​стереозйомка. При монос'емке рельєф можна отримати тільки з наявних картографічних матеріалів, або імпортувати готовий рельєф з програми Mapifo. ArcGis. AutoCAD. Нева, Панорама та ін. Також у ВО «ЦФС-Талка» можна завантажити цифрову матрицю рельєфу в форматі DTED.

Отримані в результаті польових робіт координати опорних точок вводяться в проект, після чого виконується зрівнювання проекту. Потім необхідно створити нарізку майбутніх листів ортофотопланів. Нарізка може бути номенклатурна або довільна. У довільній нарізці листи фотоплана можуть бути квадратними або прямокутними із заданими розмірами сторін. Також програма допускає створення листів довільних розміри не паралельних осях координат. Маючи проект із зовнішнім орієнтуванням і цифрову модель рельєфу в ПО «ЦФС-Талка», можна розрахувати ортофотоплани.

У тому випадку, коли до знімків продаються окремо RPS коефіцієнти, або взагалі не відомо, яким супутником проведена зйомка, в програмі «ЦФС-Талка» передбачена функція, що дозволяє відновити модель камери знімків. Для відновлення моделі камери необхідно мати опорні точки не менше 4-7 штук на один знімок, повинні бути рівномірно розташовані на знімках і мати різні висоти на місцевості. Чим більше опорних точок буде на знімку, тим точніше можна буде відновити модель камери. Дослідження, проведені Інститутом Проблем Управління РАН і ФГУП Державний науково-дослідний і виробничий центр Держцентр «Природа», показали, що, маючи відновлену модель камери і цифрову модель рельєфу, можна отримати ортофотоплани із заданою точністю. Дослідження проводилися на космічних знімках, знятих із супутників IRS. Aster. Landsat та ін. За даними знімкам створювалися ортофотоплани на рівнинні і гірські райони масштабу 1: 100000. Проведені дослідження показали, що відновлена ​​модель камери для космічних знімків, знятих із супутників Ikonos і Quickbird. практично ідентична даними, що подаються постачальниками космічних знімків.
