Відведення вод нагірними канавами
Стадія: Нове будівництво; реконструкція.
Вид можливого узгодження: В окремих випадках експертиза промислової безпеки.
Дозвіл на будівництво - Не потрібно.
Терміни проектування - Від одного до двох місяців
Види робіт: Технічна документація; проектна документація; робоча документація

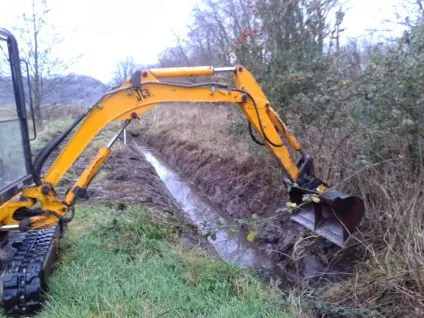

Боротьба з поверхневими стоками може проводитися в двох напрямках: відвід і осушення постійних водних колекторів (озер, річок, боліт) або регулювання поверхневого стоку шляхом будівництва нагірній канави.
Відведення і осушення застосовуються в тих випадках, коли обводнення кар'єра за рахунок надходження поверхневих вод досить істотно. Для обґрунтування доцільності відведення та ізоляції постійного колектора необхідно провести техніко-економічний розрахунок, зіставити вартість відведення і тих дренажних заходів, які потрібно здійснити для нормального ходу гірських робіт на весь період експлуатації родовища.
Заходи з регулювання поверхневого стоку зводяться до влаштування нагірних і Водоспускові канав, планування території навколо кар'єру і відвалів, а також берм і укосів.

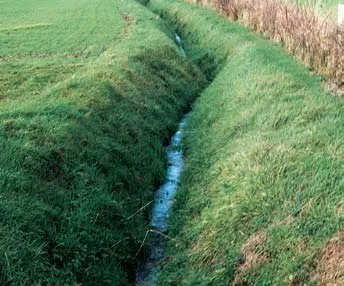

Збільшення вологості корисних копалин є небажаним з технологічних міркувань. Наприклад, зменшення вологості вугілля на 1% скорочує витрати на брикетування на 5-6%. У багатьох випадках ефективним засобом для запобігання додаткового зволоження корисних копалин є пристрій нагірній канави і організація внутрішньокар'єрного і подотвального стоку.
Нагорні канави повинні перехоплювати поверхневі води і забезпечувати видалення води за межі майданчиків або на очисні споруди. Захист кар'єрів від води поверхневого стоку проводитися в межах смуги шириною 0,5-1 км навколо кар'єра.

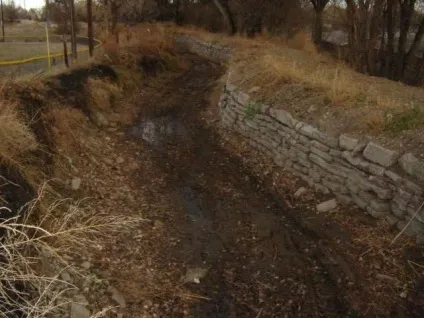

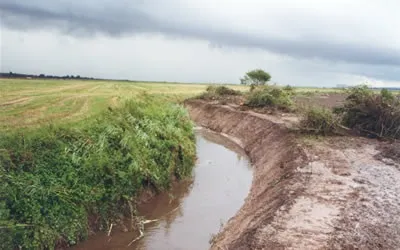

Пристрій нагірній канави
Нагорні канави слід робити по можливості без різких зламів і поворотів, так як в таких місцях зазвичай відбувається інтенсивне випадання зважених в воді твердих часток. Через їх відкладення робочий перетин канав зменшується, і вони не можуть пропустити без переповнення розрахункової кількості води.
Нагорним канавах зазвичай надається трапецеїдальних форма поперечного перерізу; при цьому приймається ширина по дну від 0,5 м і більше, в залежності від очікуваного витрати води.
Дну канав надається ухил з урахуванням рельєфу місцевості, зазвичай порядку 0,0005-0,001, відповідно до поперечним перерізом і очікуваним витратою води.
Закладання укосів канав залежить від типу грунту і глибини канав і становить від 1: 2 до 1: 0,75.
Пристрій нагірній канави повинно відповідати умовам нормального припливу дощових вод, припливом талих вод і припливом зливових вод.
У завданні на проектування вказуються:
- Підстава для проектування;
- Район і майданчик будівництва;
- Режим роботи підприємства;
- Основні джерела забезпечення підприємства в періоди експлуатації та будівництва сировиною, водою, теплом і електроенергією;
- Основні технологічні процеси і об'єкти;
- Вимоги по розробці варіантів проекту;
Тендер на проектування потрібно якщо проектні роботи фінансуються за рахунок держави чи їх вартість перевищує 5 мільйонів рублів. На цій стадії затверджується кінцева вартість проектних та вишукувальних робіт.
Проектування нагірних канав відбувається на основі наступних досліджень:
А також на існуючій проектної та робочої документації.
При складанні договору на проведення досліджень складаються технічні характеристики об'єктів проектування, на підставі яких розраховується ступінь деталювання досліджень.

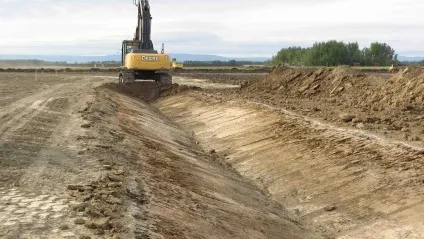

Проектування нагірних канав включає в себе наступні завдання:
- визначення загального припливу до майданчика і його зміни в часі;
- обгрунтування необхідності тих чи інших дренажних заходів;
- обгрунтування типу та характеристик нагірних канав;
- необхідність установки насосного обладнання, визначення режиму роботи.
Також при проектуванні нагірних канав можуть бути облаштовані відстійники води або приямки (зумпфи). Слід зазначити, що проектування нагірній канави і ставків-відстійників не призводять до відчутного поповнення підземних вод на окремих ділянках.
Нехтування заходами по боротьбі з поверхневими водами і по організації внутрішньокар'єрного стоку часто зводить нанівець роботу потужних дренажних пристроїв, призначених для боротьби з підземними водами.
Вихідні дані для проектування:
- Рішення на розробку документації;
- Правовстановлюючі документи на об'єкт капітального будівництва;
- Документація по земельній ділянці;
- Початково-дозвільна документація, передбачена технічними та містобудівних регламентів;
- Документація з інженерних вишукувань;
- Відомості про Орогідрографія району (річки, озера та інші поверхневі водойми, балки, яри і т.п.);
- Кліматичні дані - в першу чергу кількість опадів, що випадають і величина випаровування;
- Геологічна будова району;
- Дані про фільтраційних властивостях поверхневих відкладень;
- Відомості про гірських роботах;
- Технічні умови на водовипуск;
- Узгодження СЕС місця скидання стоків (при наявності скидів);
- Витрати на оформлення землевідвідна документів для кошторисної частини;
- Пропозиція по% резерву коштів на непередбачені роботи і витрати для кошторисної частини
- Територіальні цінники для кошторисної частини
Для кожного об'єкта перелік вихідних даних складається індивідуально.
- Складання кошторисів на проектні роботи
- Перелік вихідних даних
- Перелік необхідних технічних умов
- Розробка оптимальних рішень за заданими умовами
- Розробка попередніх рішень і узгодження основних положень
- Участь в узгодженні і отриманні висновків.
Вартість проектування по збірки базових цін:
Назва збірки: СБЦ Об'єкти водопостачання та каналізації
Фактори що впливають на вартість:
Коефіцієнти впливають на вартість:
- Складна конфігурація фундаментів
При проектуванні нагірних канав зазвичай не передбачається будівництво небезпечних об'єктів і тому отримувати дозвіл на будівництво не потрібна.
Робочі креслення є завершальною стадією проектування. Зазвичай робоча документація розробляється на будівництво капітальних будівель з насосними станціями або при будівництві масивних водовипусків з гасителями напору води.
При виконанні окремого проекту нагірних канав не потрібно отримання висновку промислової безпеки.
Рішення про направлення на державну експертизу доповнень, коригувань проектної документації бере замовник (забудовник) відповідно до Містобудівною кодексом Укаїни (частина 15 статті 48, частини 1, 2, 3, 4 статті 49).
Проведення експертизи проектної документації пов'язаної з розширенням і технічним переозброєнням діючих підприємств здійснюється відповідно до вимог Федерального закону «Про промислову безпеку небезпечних виробничих об'єктів» №116-ФЗ
