Віброплита своїми руками

Віброплита - це багатофункціональний будівельний інструмент, який допомагає ефективно утрамбувати поверхні з дрібної і великої грунту, асфальту або піску. Також віброплита незамінна для укладання тротуарної плитки та підготовки грунту під час зведення фундаменту. Переваги компактної віброплити в домашніх умовах полягають в її розмірі, він дозволяє виконувати роботи навіть в самих важкодоступних ділянках, площа яких унеможливлює використання промислового катка для трамбування покриття. Компактний і удобнийанрегат купують або беруть в оренду. Але, якщо працювати виброплитой планується часто, віброплита своїми руками - це ідеальний варіант.

Зміст:

Принцип роботи виброплит

Для кращого розуміючи принципу роботи віброплити, слід розглянути її загальна будова. Даний агрегат складається з 4 основних частин:

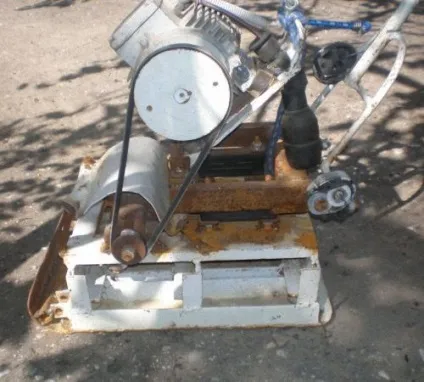

Основою механізму є масивна плита, що лежить в його підніжжі. У центрі цієї плити розташовується вібратор, зверху двигун. Двигун повідомляється з вібратором за допомогою муфти і клиноремінною передачі, через які подає на нього обертальні рухи. Вже безпосередньо в вібраторі ці рухи перетворюються в коливальні. Від вібратора коливання передається на плиту, а з плити в грунт. Завдяки своїй масі і цієї вібрації механізм виконує роботу - утрамбовує насипні матеріали різної товщини і щільності.

Віброплити комплектуються основою з чавуну або сталі, двигуни живляться від електрики, бензину або дизельного палива. Різні моделі мають різну масу, вібраційний момент, потужність двигуна. Все це розглянуто нижче.

Сфера застосування віброплит

Основна сфера застосування віброплит - будівництво та ремонт різного рівня складності, прокладка тротуарів і доріг, облаштування спортивних майданчиків та багато іншого. Використовують їх як в промислових цілях, так і для приватних будинків. Унікальність даного механізму в його порівняно невеликому розмірі і здатності справлятися в тих умовах, в яких звичайний бульдозер не зможе виконувати своє призначення. Наприклад, прокладка тротуару або садової доріжки в приватному будинку.

За допомогою віброплити утрамбовують бетон, асфальт, пісок, гравій і звичайну землю на газоні. Така машина незамінна для прокладки доріг і тротуарів. Робота виброплитой здійснюється навіть в траншеях і вузьких котлованах. Так як така комплектація механізму дозволяє йому рухатися заднім ходом, це значно спрощує роботу на території невеликої площі, де є необхідність частих розворотів або подолання перешкод.

Загальна характеристика виброплит по масі

Показник маси плити є найважливішим при виборі відповідної моделі або при підборі деталей для виготовлення віброплити своїми руками. Даний показник визначає 70% продуктивності апарату і його відповідності виконуваних робіт. Моделі віброплит за цим показником поділяються на 4 класи:

Легкі - з масою до 75 кг;
Універсальні - з масою від 75 до 90 кг;
Середньотяжкі - з масою від 90 до 140 кг;
Важкі - з масою від 140 кг.

Легкі моделі оптимально підходять для робіт з облаштування прибудинкових територій, максимальний шар грунту для цих моделей - 15 см. Також ці моделі застосовують для укладання тротуарної плитки, укладання демпфуючих килимків з поліуретану на доріжки.

Середні моделі використовують при частковому ремонті дорожнього полотна з асфальту, укладання плитки на тротуар, ремонту дорожнього полотна після заміни лежать під ними комунікацій. Максимальний шар грунту для цих моделей - 25 см.

Загальна характеристика виброплит за іншими критеріями

До додаткових даними показників відносяться:

вібраційне зусилля;
розмір робочої поверхні;
потужність двигуна і тип споживаного їм палива.

Дані параметри визначають щільність трамбування, яку в підсумку видасть механізм, а також легкість в роботі і управлінні. Тепер більш детально:

Вібраційне зусилля - рівень потужності вібрації підстави механізму. Для щільних грунтів і покриттів цей показник підбирається максимально високим. Так як слабкі поштовхи не утрамбують твердий грунт до потрібної щільності.
Розмір робочої поверхні - даний показник визначає тиск плити на одну одиницю оброблюваної поверхні. У поверхні з невеликою площею цей показник буде нижче. Дана цифра не повинна перевищувати значення 0,3. Висновок - чим менше робоча поверхня, тим вище ККД віброплити. Найбільш високий показник мають моделі з чавунним підставою, у сталевих основ дана цифра нижче.

За типом споживаного палива віброплити діляться на електричні, бензинові та дизельні. Віброплита бензинова практикуючими фахівцями визнана найбільш зручною і затребуваною. Двигун для даного механізму має нижчу ціну, якщо порівнювати з дизельним, а працює така машина в будь-яких умовах. Віброплита електрична вартість має нижче, ніж бензинова або дизельна, при цьому потужність і продуктивність на тому ж рівні. Недолік полягає в необхідності доступу до електричних мереж. Що стосується дизельних моторів, то дані механізми найдорожчі, але ось паливо для них дешевше, ніж для моделей з бензиновим мотором. Недолік дизельної плити - високий рівень шуму.
Потужність двигуна визначає здатність віброплити рухатися по в'язкій поверхні і під ухилом. Чим вище цей показник, тим легше машина рухається по поверхні. Потужний мотор сам тягне плиту вперед і не вимагає додаткових зусиль від працівника, який контролює утрамбовку. При низьких показниках потужності плита зривається в грунт, особливо проблематична робота під ухил. Виняток становлять моделі з першого класу по вазі, в яких потужність мотора і вага плити відповідають один одному.

Корисні функціональні доповнення для віброплити

Крім основних показників існують деякі доповнення до механізмів, які полегшують використання віброплити. Одне з таких корисних доповнень - наявність коліс для транспортування і складна ручка. В управлінні та використанні дані функції не приносять користі, але при транспортуванні механізму значно полегшують завдання.

Одне з важливих доповнень, без яких складно виконувати ущільнення виброплитой асфальту - наявність системи зрошення. Без цієї функції машина прилипне до асфальту і створить безліч незручностей.
Доповнення, яке продовжить термін служби віброплити - наявність кожуха для ременя і муфти. Він повинен прикривати дані деталі механізму повністю, щоб захистити їх від потрапляння грунту і частин утрамбовують поверхні.
Реверсні віброплити - машини з можливістю руху заднім ходом. Дане доповнення також не повинно бути присутнім, але значно полегшить роботу, особливо, якщо мова йде про трамбування на вузьких або невеликих за площею поверхнях - траншеях, котлованах, невеликих двориках або вузьких тротуарах.

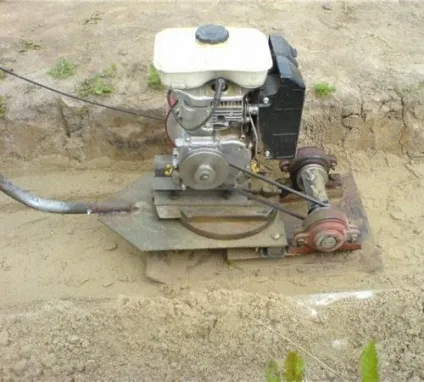

Інструкція: віброплита робимо самі

Одним з найголовніших аргументів для виготовлення віброплити своїми руками є значна економія коштів. Найдешевша, але надійна китайська модель обійдеться приблизно в 550 EUR, а вартість саморобної машини не перевищить цифру в 250 EUR. Крім того, завжди приємно попрацювати головою і своїми руками, щоб облагородити власний будинок.

Процес самостійного конструювання і виготовлення віброплити досить простий, так як даний механізм і сам за своєю конструкцією не відрізняється великою складністю.

Віброплита, запчастини для її збірки:

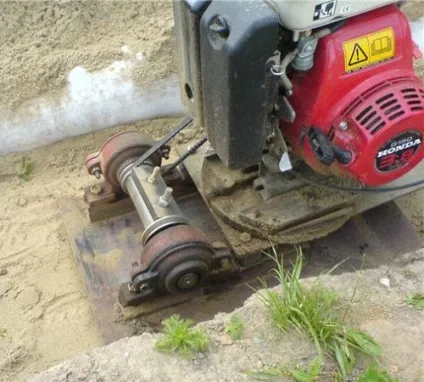

двигун - вибирається на свій розсуд, наприклад, це може бути майданчикові вібратор 98Е, що працює від мережі 220 В, бензиновий варіант - трехтактний з одним циліндром. Бажана модель - Хонда;
основа для майданчика - листовий метал, товщиною 8 мм і розміром 45х80;
швелер - 2 шт .;
м'які еластичні подушки, необхідні для закріплення ручки на віброплит - 2 шт .;
болти М10 для електричного мотора або М12 для бензинового;
пластикові колеса - 2 шт .;
відрізок труби;
порожниста труба довжиною близько 1,2 м.

Зібравши все необхідне, приступають до роботи, при цьому креслення віброплити робити не потрібно:

Робота з двигуном. З нього знімають кришку, щоб мати можливість регулювання сили вібрації - актуально тільки для електричного мотора.
На металевому листі роблять надріз болгаркою. Відстань від краю - 10 см, глибина - близько 5 мм. Надрізи робляться в кількості двох штук з двох сторін симетрично.
Загинають краю по надрізів за допомогою молотка, кут загину - 20-30о. Це робиться для запобігання закапування машини під час роботи.
Місця надрізів заварюють і фіксують положення торців. Дана робота не має сенсу, так як без зроблених попередньо надрізів загнути метал до потрібного кута буде вельми проблематично.

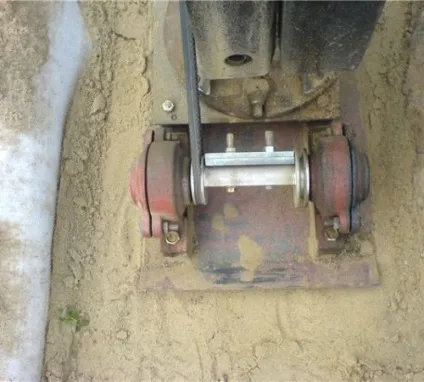

Кріплять на плиті вібратор за допомогою двох швелерів. Їх підганяють таким чином, щоб краї не виступали за лінію робочої поверхні. У цьому місці знову необхідна зварювання. Швелери приварюють дуже добре, оптимальне положення лінії зварювання - поперек. Відстань - 7-10 см одна від одної відносно центральної точки плити і з урахуванням положення кріпильних отворів на двигуні.
Болтами М10 або М12 кріплять вібратор до металу. Заміряють відстань між кріпильними отворами мотора, просвердлюють на такій же відстані отвори на швелерах, кріплять мотор до основи болтами.

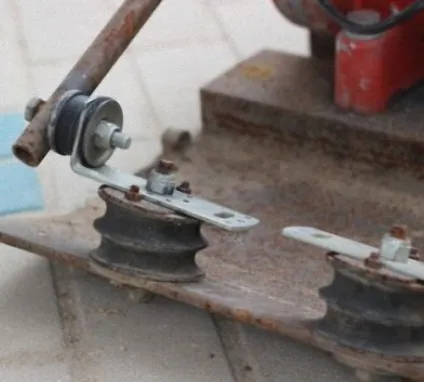

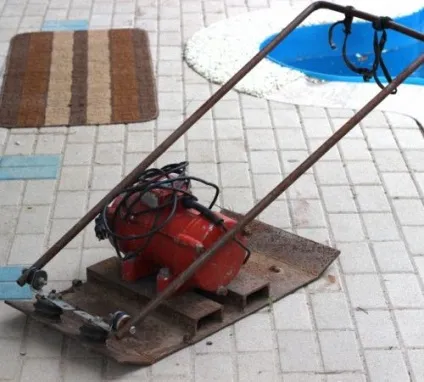

Еластичні подушки і труба необхідні для виготовлення ручки віброплити. Ручка кріпиться до основи через ці подушки, щоб гасити вібрацію при роботі машини. Це дуже важливо, тому що якщо не погасити вібрацію, плита почне рватися з рук, а коливання зроблять негативний вплив на суглоби верхніх кінцівок.

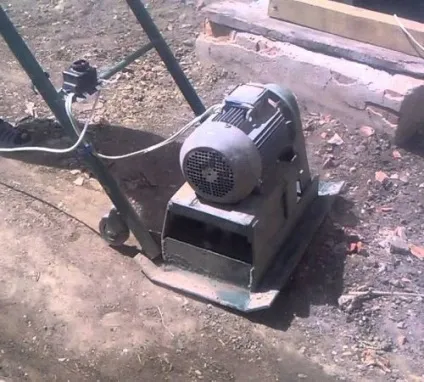

Для полегшення транспортування плити до неї приварюється обрізок труби, на який кріпляться колеса. Вага готової машини складе близько 60 кг, тому такий захід не буде зайвою. Колеса кріпляться так, щоб їх можна було легко монтувати і демонтувати.

Корисна порада по експлуатації: для гасіння вібрацій при роботі обмотують ручку мотузкою і роблять з неї петлю. Під час виконання трамбувального робіт тримаються не за саму ручку, а за цю петлю, щоб не відчувати коливання від механізму.

Правила експлуатації саморобної віброплити з бензиновим двигуном

Для продовження терміну служби, віброплити з бензиновим двигуном вимагають виконання деяких правил їх використання:

Віброплита своїми руками - легка справа
