Вибираємо крупорушку, моделіст-конструктор

Заслуженою популярністю користуються, наприклад, відцентрові крупорушки (див. Рис. 1). Принцип їх дії, та й самі конструкції багато в чому нагадують всім відому Електрокавомолки. Зерно руйнується ножами, що обертаються з великою швидкістю, інтенсивний його зріз відбувається під стінами, куди сировина відкидається відцентровою силою. Оперативної регулювання подрібнення тут не передбачається (див. Табл.); розмір зрізаної фракції визначається осередками сита, а продуктивність - гостротою ножів, їх розмірами і швидкістю обертання.

У шнекових крупорушка має місце і зріз, і зминання зерна завдяки обертається сталевому багатограннику (зазвичай це - шестигранник або - в ряді саморобних конструкцій - шліцьова частина від карданного валу) і колодкам з загартованими шлицами. Виходить при цьому продукт зазвичай переміщається уздовж осі, чому сприяє зміщення вихідного отвору вперед щодо вхідного бункера. Основні недоліки: притуплення граней, що приводить до зниження продуктивності, і відсутність чіткої градації розмірів одержуваних фракцій внаслідок проскаківанія слабо розмелених зерен в моменти появи «нульових кутів повороту» робочих граней. Більш досконалі конструкції з гвинтовим (як у побутовій м'ясорубки) шнеком, але їх можна віднести до комбінованих подрібнювач, бо після шнека тут до роботи підключається ще й ніж.

Подрібнити зерно, жолуді і інше сировина не проблема, якщо змайструвати будь-яку з конструкцій, в основі яких-взаємодія відцентрових сил з обертовими ножами (а) або шнек (б), жорна (в), вальці (г), а також будь-яка з цих комбінацій

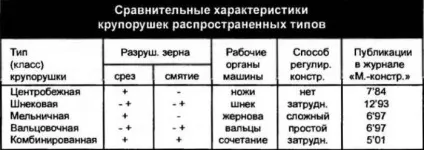

Порівняльні характеристики іпатійович поширених типів

У млинових іпатійович, мабуть, найдавніша «родовід», що багато в чому зумовлюється поширеністю в природі абразивного каменю, а головне - його твердістю. Наждачний круг, який використовується для жорен, практично весь час залишається «гострим», на відміну від металевих робочих поверхонь всіх інших подрібнювачів, які доводиться раз у раз заточувати. Основний недолік млинових крупорушек- велика складність регулювання робочого зазору Л.

Вальцьовані подрібнювачі зерна, жолудів і подібного їм сировини відрізняються простотою і точністю регулювання зазору Л. Як і у шнекових іпатійович, профіль зубців може мати різноманітне обрис. Однак робочі поверхні вальців з часом притупляються, і, якщо гостроту їх граней не починати знову, крупорушка працює в менш економічному режимі - на зминання.

До числа комбінованих іпатійович з мінімальним проявом зазначених вище недоліків можна віднести саморобну конструкцію «Хадиженськ», змайструвати яку і пропонується Новомосковсктелям журналу «Моделіст-конструктор». В її основі - наждачний круг (закріплюється на горизонтальному валу, що обертається в однорядних радіальних шарикопідшипниках 80204 з двома захисними шайбами) і встановлюється похило, на відстані Л від нього (робочий зазор), драчовий напилок.

Вихідна сировина захоплюється обертовим наждачним кругом в простір між циліндричною поверхнею наждака і напилком Л, де і подрібнюється до потрібної фракції. Необхідна величина Л виставляється регулювальним вузлом, виконаним на основі болтового з'єднання.

Дробильний вузол саморобної крупорушки:

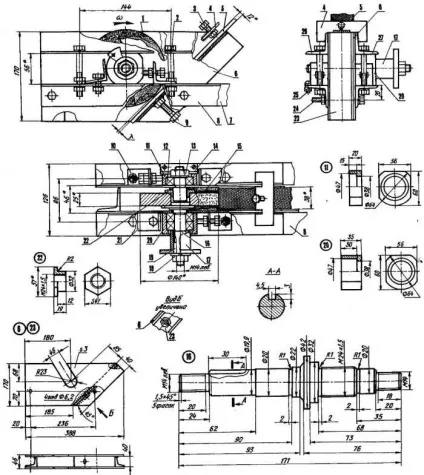

1 - наждачний круг; 2 - стяжна стійка-болт М8 з двома гайками і шайбою Гровера (4 компл.); 3 - кріпильний-регулювальний болт М8 з гайкою і шайбою Гровера (5 компл.); 4 - Вварной перекладина верхньої напіврами - упор кріпильний-регулювального вузла (3-мм лист, Ст3), 5 - драчовий напилок 12x38; 6 - стінка корпусу (3-мм лист, Ст3, 2 шт.); 7 і 8 - нижні передній і задній лонжерони; 9 - регулювальний болт М12; 10 - стійка (2 шт.); 11 - корпус заднього підшипникового вузла (сталь 35); 12 - підшипник 80204 (3 шт.); 13 - гайка М14 з шайбою; 14 - упор-фіксатор; 15 - напівкругла щекауплотнітель (алюміній або текстоліт, 2 шт.); 16 - вал (сталь 40); 17 - фланець (сталь 35); 18 - гайка М14 (ліва різьба) з шайбою; 19 - призматична шпонка 4,5x5x25; 20 - корпус переднього підшипникового вузла (Ст3); 21 - радіальний фіксатор підшипникового вузла (2 шт.); 22 - притискна гайка (сталь 35); 23 - боковина корпусу (2 шт.); 24 - стяжка-болт Мб з гайкою і шайбою Гровера; 25 - болт М4 з гайкою і шайбою Гровера; 26 і 27 - відповідно, задній і передній лонжерони верхньої напіврами;
матеріал деталей поз. 7, 8,10,21,23, 26,27 - сталевий куточок 40x40; кріпильні елементи деталі поз. 15 умовно не показані

Силовим агрегатом служить однофазний електродвигун потужністю 1-1,5 кВт, крутний момент з валу якого передається на дробильний вузол завдяки клинопасовій передачі. Розміри шківів, пристосованих від списаної автотракторної техніки, виходячи зі співвідношення швидкостей обертання ведучого і веденого валів. Ремінь кордошнуровой, надійний, перетином В. З метою спрощення і здешевлення конструкції регулювання його натягу здійснюється. «Сповзанням» силового агрегату вниз, під впливом власної маси, для чого рама з виконаними в ній прорізами під кріпильні болти електродвигуна встановлюється під кутом 5-15 ° до горизонту.

(Основними матеріалами, необхідними для виготовлення крупорушки «Хадиженськ», служать сталевий куточок 40x40 мм, болти М4, М6, М8 і М10 з гайками і пружинними шайбами, а також 3-мм лист Ст3. Корпус зварений. Його передню і задню стінки вирізують з 3-мм Ст3, а в якості боковин використовують відрізки вишепоіменованних куточка. Вал виточують зі сталі 40, а корпуси підшипників, як, втім, і притискну гайку, виготовляють зі сталі 35.

До лицьової і задньої стінок корпусу стяжними болтами встановлюються (з подальшою фіксацією зварюванням) лонжерони, що утворюють раму. В похилі пази стінок з закріпленими зсередини щоками-ущільнювачами вставляють попередньо зібраний вузол вала з наждачним кругом. Корпуси підшипників затискають з боків відповідними елементами кріплення, а зверху - лонжеронами, що встановлюються на стійках-болтах М8. Осьовий зсув валу подрібнювача виключають закріпленням додаткової стійки на задньому лонжероні рами.

Драчовий напилок розміщують на похилій боковині (всередині корпусу крупорушки) таким чином, щоб між його робочим полотном з насічками і радіальної поверхнею наждачного круга витримувався необхідний робочий зазор, - для цього в конструкції подрібнювача передбачаються кріпильний-регулювальний і регулювальний вузли. Фланець, що встановлюється за допомогою призматичної шпонки на відомому валу, служить для швидкої установки будь-яких шківів, в тому числі - від автомобільних двигунів.

Конструкція «Хадиженськ» (як і її початкового варіанта, представленого на фото) надійна, ефективна н проста:

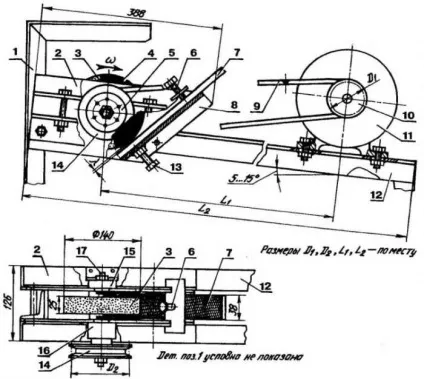

1 - бункерний кронштейн; 2 верхні лонжерони; 3 - наждачний круг; 4 - напівкругла щока-ущільнювач (2 шт.); 5 - фланець; 6,13 - кріпильний-регулювальні болти; 7 - напилок; 8 - корпус; 9 клиновий приводний ремінь; 10 - провідний шків; 11 - однофазний електродвигун (220 В, 1 - 1.5 кВт); 12 нижні лонжерони; 14 - ведений шків; 15 і 16 - задній і передній підшипникові вузли; 17 - вал;
деталі поз. 9,10 і 14 - від списаної автотракторної техніки

До складу електроустаткування крупорушки входять також магнітний пускач, струмові реле, ремонтний рубильник з видимим розривом кола. Словом, бажано мати все, щоб робота на такому измельчителе була абсолютно безпечною.

Проста у виготовленні, крупорушка «Хадиженськ» не представляє особливих складнощів і при її технічному обслуговуванні. Заміна наждачного каменю, наприклад, виконується в наступній нехитрій послідовності.

Перш за все, максимально послаблюють регулювальний, кріпильний-регулювальний болти і з конструкції витягають напилок. Відгвинтивши по нижній гайки на стяжних стійках-болтах М8, знімають верхню напів-раму. Потім витягують з стінок корпусу в напрямку ходу вушок (зрозуміло, видаливши для цього гайку М12, що розташовується ззаду) практично ще не розібраний вузол вала подрібнювача. Знімають задній підшипниковий вузол, відгвинчують притискну гайку і замінюють наждачний круг. Збірку ж оновленої крупорушки виконують у зворотній послідовності.

Взагалі-то в тривалості терміну служби «Хадиженськ», що називається, не відмовиш. У справедливості такого твердження зможе переконатися кожен, змайструвавши собі настільки надійний, добротну крупорушку, - благо, сил і засобів на неї буде потрібно зовсім небагато.

В.Зоріна, г.Хадиженск, Житомирський край
