Привіт, шановні Новомосковсктелі «Сан Самич». Мені здається, немає потреби повторювати прописну істину про те, що насос є «серцем» системи водопостачання та основним елементом насосної станції, і до його вибору треба поставитися з усією відповідальністю. Тому, відразу до справи ...
У попередній частині ми визначилися з необхідними для вибору насоса характеристиками. Але що вони означають, і що з ними робити?
У паспорті кожного насоса виробник вказує так звану витратно-напірну залежність у вигляді графіка або таблиці. З цієї залежності можна визначити відповідає насос знайденим нами характеристикам чи ні.

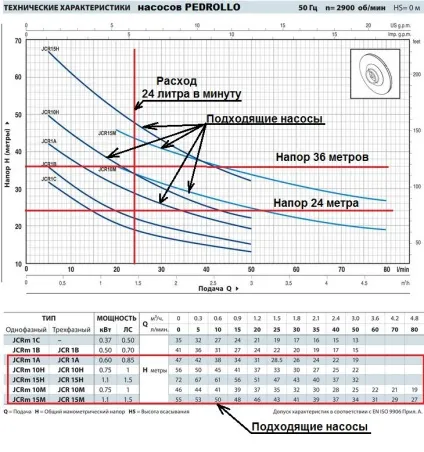

Наприклад, Q / H- графіки насосів Pedrollo серії JCR. Між мінімальним і максимальним необхідними нам напорами розташовані графіки трьох насосів: 1А, 10М, 10Н. Якщо брати з запасом, то підійдуть ще 15М і 15Н. З їх допомогою можна забезпечити водою і третю точку водорозбору. А ось насоси 1С і 1В нам не підходять, хоча 1В, здавалося б, проходить по заявленим виробником характеристикам.

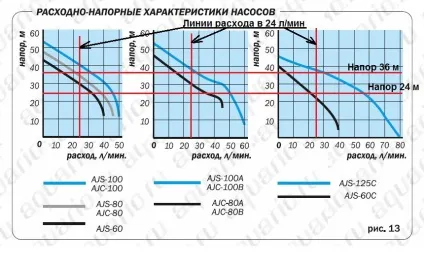

У Q / H-графіків насосів Aquario - ще краще видно наскільки можуть відрізнятися заявлені виробником максимальні характеристики від виявлених за допомогою нескладного гідравлічного розрахунку.

Звичайно, технічні характеристики насосів - це далеко не все, що потрібно враховувати при виборі насоса або насосної станції в магазині. На рішення купити той чи інший насос має вплинути і надійність виробника, і матеріали, з яких виготовлені основні частини насоса, і в чималому ступені - ціна насоса. І все ж знання про необхідні для Вашої системи характеристиках насоса - дуже важливі.
Але перш, ніж Ви кинеться в найближчий магазин, вибирати потрібний Вам насос, хотілося б пару слів сказати про різні типи насосів і особливості їх застосування.

Поверхневі насоси.

Розрізняють, так звані, вихрові насоси і відцентрові, які, зазвичай, забезпечені вбудованим ежектором. У кожного з них є свої переваги і недоліки. Але що їх об'єднує: вони не є реально самовсмоктуючий насосами, тому що, як правило, вони не можуть створити на всасе розрідження достатнього для самостійного підняття води з глибини, якщо усмоктувальна труба або хоча б корпус насоса не заповнені водою.

До переваг вихрових насосів можна віднести:
- невеликі габарити;
- відносно невелика споживана потужність;
- стійкість до сухого ходу;
- як правило, стійкість до високих температур перекачується води.
До недоліків відноситься:
- чутливість до підсосі повітря на всасе;
- невелика глибина всмоктування;
- як правило, низька стійкість до наявності абразиву в воді;
В принципі, з повітрям і невеликою глибиною всмоктування можна легко впоратися, доповнивши всмоктувальну трубу деякими пристроями, про які я вже розповідав. на жаль, за рахунок втрати напору і витрати.

Відцентрові насоси з вбудованим в корпус насоса ежектором успішно протистоять недоліків вихрових насосів:
- глибина всмоктування до 9 метрів;
- легко проковтують невелика кількість повітря разом з водою, продовжуючи працювати;
- щодо терпимі до абразивних включень в воді;
- мають властивості самоусмоктування при заповненому водою корпусі насоса і невеликій глибині всмоктування.

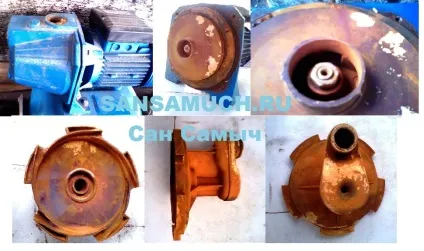

Вбудований ежектор. Наслідки сухого ходу.

Але за це доводиться платити деяку ціну:
- високе споживання електроенергії в порівнянні з іншими насосами через невисокий ККД;
- чутливість до температури води і сухому ходу, якщо вбудований ежектор зроблений з поліпропілену, а це більшість насосів;
- значні габарити і маса, внаслідок конструктивних особливостей.

Так само є відцентрові насоси без включеного в їх корпус ежектора, так звані моноблочні. Вони по своїх достоїнствах і недоліків майже повністю повторюють вихрові, маючи все ж одна незаперечна перевага: дуже високі показники витрати та напору при невеликих енерговитратах.

Занурювальні насоси.

Не буду довго зупинятися на вібраційних насосах. Їх характеристики дуже схожі з-за особливостей конструкції, властивих тільки їм. І обумовлені не стільки потужністю двигуна (соленоїда), а діаметром поршня, частотою в електромережі і якістю настройки вібратора і зворотного клапана. А їх довговічність залежить від якості матеріалів і збірки (втім, як і будь-якого іншого механізму) і акуратності їх господаря.
До речі, якщо Ви побачили вібраційний насос з підвищеними характеристиками, подивіться, з якою частотою мережі його рекомендують використовувати. Це стосується, звичайно ж, імпортних насосів.

Відцентрові занурені насоси, практично позбавлені недоліків, крім хіба що високу ціну і немаленьких габаритів. Свердловинні насоси, обмежені в габаритах діаметром свердловини, для поліпшення своїх характеристик виростають в довжину (висоту) за рахунок збільшення довжини двигуна і кількості робочих коліс.
Зараз наявність в насосі 15-20 послідовно розміщених в корпусі насоса робочих коліс вже не рідкість, що легко «роздуває» їх розмір до півтора метрів, а іноді і більше. Це іноді обмежує їх застосування для використання в інших джерелах, де висота стовпа води невелика.

Для таких джерел вибирають колодязні насоси, які не обмежені в обсязі діаметром свердловини, і можуть видавати непогані натиск і витрату при скромній довжині (висоті). Як правило, їх постачають вбудованим захистом по сухому ходу або вимикачем поплавця.

Занурювальні відцентрові насоси, зазвичай, повільно вмирають під впливом абразиву (піску), що знаходиться в перекачується воді тому, що вони досить вимогливі до якості води, а вбудовані фільтри не завжди можуть очистити перекачується воду від абразиву. До того ж складність конструкції і високі вимоги до її герметичності обмежують ремонтопридатність таких апаратів.
В цілому ж, глибинні насоси незамінні там, де вода залягає на глибині більше 15-20 метрів. І за своїми характеристиками цілком самостійно можуть впоратися із забезпеченням приватного будинку водою. Їх так само можна використовувати, як насоси першого ступеня підйому в насосних станціях, організованих по тандемной схемою.

Можливо, Вам будуть цікаві схожі матеріали ::

1. Гідравлічний розрахунок для вибору насосної станції. Привіт шановні Новомосковсктелі «Сан Самич«. Смішно іноді слухати продавців-консультантів, коли вони намагаються щиро допомогти «правильно» підібрати насосну станцію. Глибина.
2. Саморобний ежектор для насосної станції. Привіт, шановні Новомосковсктелі «Сан Самич». Сьогодні, на Ваше прохання, я розповім, як своїми силами зібрати простий ежектор для насосної станції.
3. Рішення проблеми пуску насосної станції. І знову здрастуйте, шановні Новомосковсктелі «Сан Самич». Продовжуємо розмову про способи запустити насос або насосну станцію в перший раз або.
4. Щоб насосу вистачало води. Доброго часу доби, шановні Новомосковсктелі «Сан Самич». Частою проблемою при проектуванні і експлуатації системи водопостачання будинку на основі поверхневого насоса.
5. Збираємо насосну станцію самі. Привіт, шановні Новомосковсктелі «Сан Самич». Сьогодні мені б хотілося розповісти вам про те, як можливо зібрати насосну станцію, і в.

Відгуків (229) на «Вибір насоса для насосної станції.»

Хочемо ось цю модель поставити! Модель - К150-125-250, 18,5 квт. 1500 об. хв. На виході яку кубатуру дасть? І там стовп води в гору штовхати йому доведеться (не по рівнині), але по 60мм трубі, а не по 125 мм як в паспорті. Скажіть будь ласка?
Забір води і вихід з труби, перепад приблизно 10 метрів тобто в гору штовхати йому воду 500 метрів і на висоту 10 метрів у цілому. Озеро внизу знаходиться, покіс на пагорбі. Тиск мені не потрібно. А ось кубатура, так !?

На жаль, Віктор, все погано. Цей насос не дуже підходить, вірніше, зовсім не підходить. У нього дуже слабкий напір. При такій довжині труби і перепаді висот, максимум, що він видасть - це 10 м3 / год, при його-то мінімально допустимому витраті в 20 м3 / год. Замучитеся ремонтувати і набивати сальники, і це в кращому випадку.
Вам потрібен насос типу К 45/55, з 15 кВт-ним двигуном. Витрата по-менше, зате натиск - по-більше. Цей зможе підняти на Ваш покіс 25 м3 / год. А «монстри» з великими витратами і потужними двигунами Вам ні до чого. Все одно труба не пропустить такий витрата ... Або міняйте трубу ...
