Вежі на прив’язі

Вежа LCT20. Джерело: army-guide.com

У той час як дистанційно керовані бойові модулі (ДУБМ) з гарматами малого калібру стали обов'язковим засобом, що гарантує оборонне вогневе могутність для більшості броньованих машин (від захищених вантажівок до основних бойових танків), середні калібри і їх велика далекобійність затребувані патрулями і передовими частинами, щоб мати можливість знищувати ворога перш ніж, він застосує свої системи озброєння.

Про це йдеться в статті видання Armada, перекладеної В'ячеславом Мерзлякова.

Запозичуючи досвід, отриманий зі своєю системою Samson 30 Mk1, ізраїльська компанія розробила вежу Samson 30 Mk2, де 30-мм гармата ATK Mk44 прихована в броньованому кожусі, що забезпечує захист Рівня 1, яка може бути підвищена до Рівня 4 за рахунок комплектів додаткового бронювання.

Модуль зберігає дуже низький силует, що робить попадання в нього скрутним. При кутах вертикального наведення -20 ° / + 60 °, гармата Mk44 має систему подачі двох аркушів з двох магазинів містять по 100 пострілів. Захист екіпажу дозволяє йому перезаряджати і виконувати обслуговування з-під броні (люк відокремлює вежу від решти машини). 7,62-мм магазин або 40-мм автоматичний гранатомет встановлюються праворуч від основного знаряддя.

Командир і стрілок мають кожен свою власну прицільну систему гіростабілізованого по двох осях. Приціл стрілка співвісно візувати зі стволом гармати, тоді як командирська система являє собою забирається панорамний приціл, який забезпечує пошуково-ударні можливості. Люк в даху вежі дозволяє командиру безпосередньо спостерігати за зовнішньою обстановкою, що підвищує ситуативну обізнаність екіпажу.

Вежа Samson 30 Mk2 може обладнуватися двома ПТУР Rafael Spike LR, тоді як основне озброєння може бути замінено 30 - 40 мм гарматами західному чи східному розробки. Компанія Rafael пропонує нову вежу в чотирьох різних конфігураціях; в залежності від типу встановленого обладнання і рівня захисту маса вежі Mark2 варіюється від 1400 до 2400 кг.

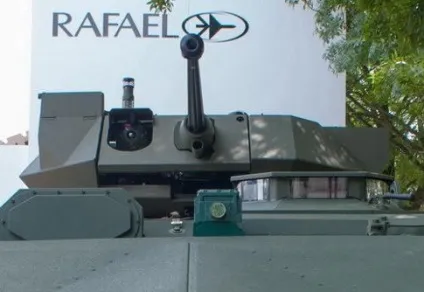

Ключовою особливістю вежі Samson 30 Mk2 виробництва ізраїльської компанії Rafael є те, що командир може поліпшити ситуативну поінформованість завдяки люка на даху, який дозволяє йому вести безпосереднє спостереження

Число башт не оголошено, але перша партія повинна бути поставлена ​​протягом двох років. Німецька компанія KMW показала модифікацію свого бойового модуля FLW200 отримав позначення FLW200 +. Нова система може прийняти не тільки легке озброєння, але також 20-мм гармату, а саме Rheinmetall Rh202 DM6A1. FW200 + важить приблизно 400 кг, включаючи гармату і сто 20x139 мм снарядів, гармата Rh202 має подвійну подачу боєприпасів.

Стабілізована по двох осях гармата має вертикальні кути підйому -10 ° / + 50 °, а екіпажем можуть встановлюватися зони ведення та заборони вогню. Комплект оптоелектроніки розміщується в контейнері з правого боку установки і включає кольорову ПЗС-камеру зі збільшенням, лазерний далекомір, і тепловізор; з урахуванням великих дальностей встановлена ​​система посилення зображення охлаждаемого типу.

Використовуючи концепцію сімейства, компанія KMW зберегла численні загальні компоненти з ДУБМ FLW100 / 200, наприклад систему управління і дисплей, а також механічні інтерфейси. У верхній частині FLW200 + можна встановлювати додаткові системи озброєння. Це може бути або ракетна пускова установка, або легкий кулемет, хоча також можуть встановлюватися гранатомети для самооборони.

Гармата повністю стабілізована, має вертикальні кути -10 ° / + 45 °, дворежимну нічну / денну систему спостереження і прицілювання з лазерним далекоміром, тоді як панорамний приціл здатний повертатися на вертикальний кут + 60 ° і легко інтегрується завдяки архітектурі шини CAN. Якщо гармата має подвійну подачу, боєкомплект вміщує до 150 пострілів двох типів.

Модуль CPWS може обладнуватися люком, що дозволяє командиру мати прямий огляд навколишньої місцевості, що було чіткою вимогою французької армії, врахованим у вежі машини Crab. При стандартній захисту Рівня 1 модуль CPWS в залежності від озброєння має масу 750 - 800 кг, яка може значно зрости при виборі споживачем захисту Рівня 4.

Компанія Elbit Systems виготовляє безлюдні модулі UT25 і UT30; останній недавно завоював великий успіх в Бразилії

Які грали останніми розробкою компанії KMW є модуль FL200 +, розширена версія ДУБМ FL200, яка може прийняти 20-мм гармату

Компанія Cockerill також пропонує ряд модульних среднекалиберная двомісних веж, які можуть прийняти гармати калібрів 25 - 40 мм з потенціалом зростання до 50 мм. Ці вежі мають спільну електронну архітектуру, розроблену компанією, вони повністю стабілізовані, при установці панорамного прицілу командир має пошуково-ударними можливостями.

Кругова денна / нічна система спостереження забезпечує максимальну ситуативну поінформованість для екіпажу, тоді як перископи надають прямий огляд. Модуль FN Arrows RCWS встановлюється вгорі для забезпечення оборонного вогню. Основна гармата має вертикальні кути -15 ° / + 60 °, тоді як карусельний магазин на 62 пострілу дозволяє миттєво вибрати необхідний боєприпас.

По обидва боки вежі встановлені пускові установки для ракет MMP від ​​MBDA. Контейнер з ракетами буде броньований до Рівня 3, базовий захист для вежі становить Рівень 2, але вона може бути підвищена за рахунок додаткового бронювання. У поточній конфігурації вежа важить 4,2 тонни, але її конструкція може прийняти максимальну масу сім тонн. Будучи повністю цифровий, вежа Nexter 40 CTA буде здатний прийняти допоміжні вежі в режимі автоматичної конфігурації.

В даний час виготовлено тільки двомісний варіант з повною опціональною модернізацією. Друга вежа - ДУБМ ARX20, показана два роки тому, також є повністю модульною системою. Вища модель в лінійці включає допоміжне 7,62 мм озброєння, просунуту оптоелектронну апаратуру і можливості автоматичного спостереження. Для цієї вежі в даний час розглядаються кілька варіантів і незабаром можуть стати доступними нові версії.

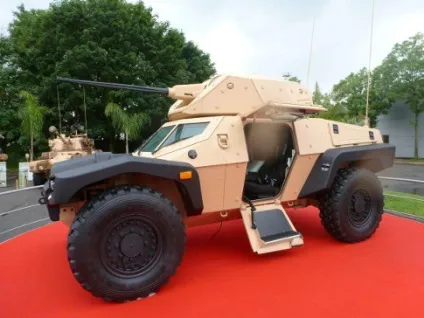

Компанія Cockerill також пропонує двомісну вежу, збройну пушками калібрів 25 - 40 мм. На знімку вежа CTAI 40 встановлена ​​на прототип Panhard Sphynx

Був використаний досвід, набутий при установці гармати CTI 40 мм, яка не має проникнення казенної частини всередину вежі і, отже, є дуже розбалансованим знаряддям. Була прийнята механічна урівноважує система, тоді як електроенергія використовується тільки для незначних налаштувань. Обробка боєприпасів також успадкована від Scout SV, основна гармата має боєзапас 70 снарядів, а спарений кулемет 800 патронів.

Людино-машинний інтерфейс поряд з системою управління вогнем також багато в чому зобов'язаний британською програмою. Але ось що дійсно дозволяє підтримувати такий рівень уніфікованості, одночасно гарантуючи просту інтеграцію компонентів, що поставляються урядовими організаціями або обраних користувачем, так це електронна архітектура, розроблена компанією Lockheed Martin. Вона багато працювала над стандартом UK DEF STAN 23-09, визначальним нову загальну стандартну архітектуру для транспортних засобів для того, щоб прийняти її для перспективних британських машин.

Двомісна вежа Sphynx має масу приблизно 3,5 тонни в незахищеному варіанті, захист Рівня 4 підвищує її приблизно до 4,5 тонн, включаючи здвоєні зовнішні установки керованих ракет. Компанія Lockheed Martin готова продовжувати подібні роботи для інших програм по машинам і надавати адаптовані рішення і комплексні послуги. Конструкція модульної вежі Lance від Rheinmetall була обрана в якості основи вежі Lockheed Martin прийнятої для британської програми SV.

Компанія Rheinmetall встановила на машину Boxer 8 x 8 і оптимізувала вежу Lance, це варіант також пройшов вогневі випробування. Під час етапу розробки вежі випробувальний центр веж Rheinmetall в Герстхофене виготовив випробувальний стенд для пошуку несправностей; до теперішнього часу він перетворився в моделює систему, яка може бути запропонована будь-якому потенційному покупцеві разом діючими вежами.

Відкрита архітектура ветронікі вежі Lance дозволяє інтегрувати дві різні оптоелектронні системи (одна спеціально для командира), системи ситуаційної поінформованості, системи виявлення снайперів, системи "свій-чужий" і т.д. Її захист може бути піднята до Рівня 4, тоді як 30 мм гармата Rheinmetall може бути обладнана вищезгаданими можливостями ABM. Компанія Rheinmetall підсилює свої контакти з виробниками шасі 8 x 8, а також з тими країнами, які шукають БМП 8 x 8.

Вежа або бойовий модуль?

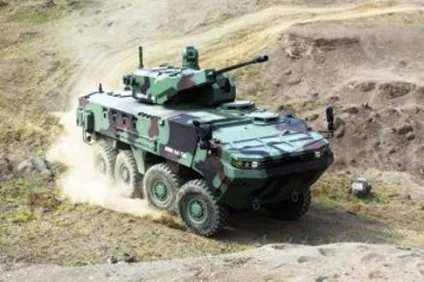

СУО стабілізована по двох осях включає функцію автоматичного спостереження, тоді як система прицілювання відрізняється незалежним стабілізованою прицілом з тепловізором, денний камерою і лазерним далекоміром. Вежа Claw має низький силует, її висота обмежена 590 мм, боєзапас становить 160 готових пострілів для гармати і 200 патронів для спареного кулемета. Маса її становить 1500 кг в стандартній конфігурації із захистом Рівень 2.

Компанія FNSS передбачає потенціал зростання для свого нового виробу, оскільки вежа Claw може прийняти 30-мм гармату, установку ПТУР з лівого боку і незалежний приціл-прилад спостереження командира на даху, захист при цьому може бути підвищена до Рівня 3.
