Вал насоса кований сталевий, близько підшипника і сальника за-захищеності електронаплавленням з нержа-віють стали.

До підшипників вала з лігнофолевим вкладишем підщепі-диться чиста вода під напором на 7-10 м вище робочого і з рас-ходом 0,5-1 л / с.

Ущільнення валу виконують в двох взаємозамінних варіантах: подвійне торцеве і сальниковое з м'яким набиванням.

Обидва варіанти тре-ють підведення чистої води для за-щити ущільнення від нагрівання і зносу абразивними частинками. Робоче колесо сталеве (у насосів 600В, 800В і 1000В чавунне) з осьовим входом рідини кріпиться до фланця вала. Фланець закривається ковпаком, який покращує гідрав-лику потоку в проточній частині колі-са.

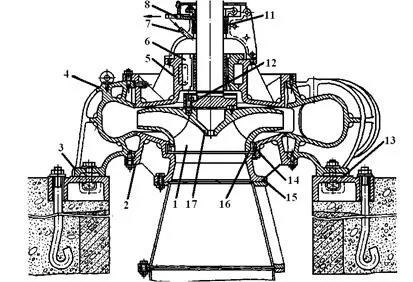

Малюнок 8 - Насос типу В

1 - робоче колесо; 2 - нижня кришка; 3 - опорні лапи; 4 - корпус насоса;

5 - верхня кришка; 6 - направляючий підшипник; 7 - підведення чистої води;

8 - відведення дренажних вод; 9 - фланець; 10 - вал робочого колеса; 11 - сальні-ковое ущільнення; 12 - фланець вала; 13 - фун-даментная плита; 14 - ущільнююче кільце; 15 - вхід-ної патрубок; 16 - захисне кільце; 17 - ковпак.

Ущільнення робочого колеса (ще-ліве) складається з двох кілець: сталь-ве захисне кільце прикріплене до колеса, а чавунне уплотняющее - до корпусу насоса (у насоса 600В до нижньої кришки). Внаслідок того, що кришка і перехідний патрубок знімні, можна ремонтувати уп-лотненіе колеса без розбирання на-соса.

Привід насосів типу В здійс-ствляется вертикальними електродвигунами. З'єднання валів двигуна і насоса жорстке фланцеве. Фланці отковивают заодно ціле з валом. Осьові зусилля і вага ротора агрегату сприйнятий-маються п'ятої електродвигуна.

Не рекомендується застосовувати цін-тробежние вертикальні насоси з довгим валом, так як це вимагає установки декількох валів-проставок і додаткових направляю щих підшипників. Вельми важко виконати ретельну центрування довгого валу з проміжними зчленуваннями. Злам же осьової лінії вала призводить до вібрації і швидкого виходу з ладу направ-ляющих підшипників. Відстань між фланцями валу електродвиг-гатель і вала насоса регламентують-ється заводом-виготовлювачем з рас-чета установки одного вала-проставки.

Насоси типу В випускаються 28 типорозмірів з подачею 1,6 - 25 м 3 / с, напором 25 - 100 м і з вакуумметричний висотою усмоктув-ня Нв = 10 - h (де h - кавітаційний запас, рівний 8 - 12 м); температура перекачується рідко-сти 35 ° С. У США для насосної станції Гранд-Кулі створений вертикальний одноступінчатий відцентровий насос з подачею

138 000 м 3 / год і напором 95 м при потужності 48 МВт.
