Вентиляційний стояк каналізації - види і пристрій

Погано працює вентиляція в будинку заподіює масу незручностей. Справна вентиляція необхідна в будинку будь-якого типу - приватному або багатоповерховому. При сильному вітрі або спеці в приміщення будівель часто проникають неприємні каналізаційні запахи. Після змиву води по довколишніх приміщень розноситься специфічний булькання, що виникає через перепади тиску і утворення пробок з повітря в каналізаційній системі.

Краще подбати про продуманому стояку вентиляції ще при проектуванні споруди. У реальності, однак, частіше буває так, що про вентиляцію згадують, тільки коли в будинку з'являються сторонні запахи.

типи вентиляції

Існують два види вентиляційних систем в каналізаціях - внутрішні і зовнішні. Нижче розберемо обидва типи вентиляції.

Внутрішня вентиляція

Внутрішня каналізація - оптимальний вибір, якщо проект спочатку добре продуманий. Стояк направляється на кришку у вигляді фанової труби, фактично його продовжує. Діаметр обох каналів повинен бути ідентичним. Якщо діаметр стояка - 15 сантиметрів, то і труба повинна бути відповідною. Фанова труба повинна знаходитися не менше ніж в 4 метрах від вікон. Ця вимога викликана необхідністю своєчасного відведення сторонніх запахів.

Висота фанової труби залежить від різновиду покриття даху. Показник може різнитися від 20 сантиметрів до 3 метрів (конкретні цифри вказані в будівельних нормах і правилах). Наприклад, при пласкій покрівлі мінімальна висота труби становить 30 сантиметрів, а при похилому даху - 50 сантиметрів.

Поверх труби ставиться дефлектор, що виконує роль підсилювача природної тяги і запобігає потраплянню в вентиляцію сторонніх предметів і вологи. Дефлектор значно збільшує ефективність роботи витяжки.

Порада! Не рекомендується створювати загальний стояк в каналізації зі стояком загальної вентиляції або димовідводом. При цьому підходи до стояків можна об'єднати.

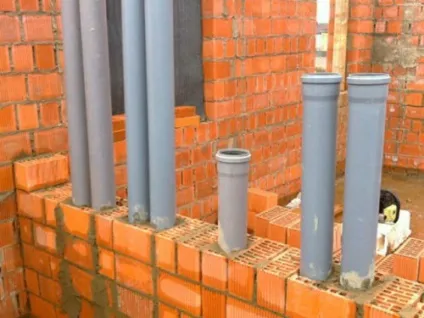

Схема вентиляції каналізаційного стояка

Існує правило: фонова труба, виведена з стінки, не може бути встановлена під звід, так як в зимову пору року це провокує небезпеку зриву снігу або льоду.

зовнішня вентиляція

Організація внутрішньої вентиляції характерна для класичної планування будівлі. Однак якщо будинок вже побудований, то кардинальним чином перебудувати систему важко. У цьому випадку створюється зовнішній стояк вентиляції.

Для цього існує три варіанти:

Організація вентканала по зовнішній стіні будівлі. Візуально такий пристрій нагадує стандартний водостік, проте його висота перевищує покрівельну кромку. Оптимальний діаметр витяжки - 11 сантиметрів.
Вентиляція септика. Такий тип зовнішньої вентиляції ідеальний для приватного будинку, так як септик за нормативами повинен бути віддалений від будови як мінімум на пару метрів.
Кріплення вентиляції до зовнішньої огорожі ділянки (забору). Однак тут є недолік - якщо поблизу є будинки сусідів, неприємні запахи дістануться їм.

нестандартний варіант

Існує альтернативний варіант створення вентиляційної системи, при якому передбачається виготовлення вентиляційного клапана своїми руками. Причому зробити це можна кількома способами.

Основна перевага клапана полягає в можливості перекриття теплих повітряних потоків з септика. За рахунок цього в каналізації запобігає появі паморозі. У звичайних стояках промерзання каналу неминуче.

Самостійне виготовлення клапана

Пристрій створюється в такому порядку:

Знаходимо пружину від ручки і саморіз відповідного діаметру (довжина - 4,5 сантиметра).
Вирізаємо пластиковий круг з діаметром 5 сантиметрів. Посередині кола робимо отвір для саморізів. Після входження самореза пружина повинна упиратися в коло.
Вирізаємо шайбу з поролону (діаметр - 6 сантиметрів). По центру висвердлюємо отвір. Склеюємо кола між собою.
Просвердлюємо три 5-міліметрових отвори в кришці трійника, що знаходиться на виході (діаметр не менше 10 сантиметрів). Отвори повинні відстояти від центру на 2,5 сантиметра. Видаляємо задирки, а в центрі шилом проколюємо додатковий отвір для шурупа.
На самонарізі закріплюємо конструкцію.

тестування

Після установки потрібно протестувати клапан на працездатність. Для перевірки потрібно дути в кожний з отворів клапана. Повітря повинен проходити без перешкод. Якщо цього не відбувається, потрібно трохи вивернути шуруп, щоб послабити пружину.

Потім потрібно втягнути повітря в себе. Якщо є рух повітря, тиск пружини потрібно посилити, закрутивши саморіз.

Особливості вентиляції в багатоквартирному будинку

Створенням проектів каналізації в багатоповерхових будинках займаються ліцензовані компанії. При проектуванні береться до уваги така інформація:

поверховість будівлі;
метод утилізації стоків каналізації;
кількість точок відведення.

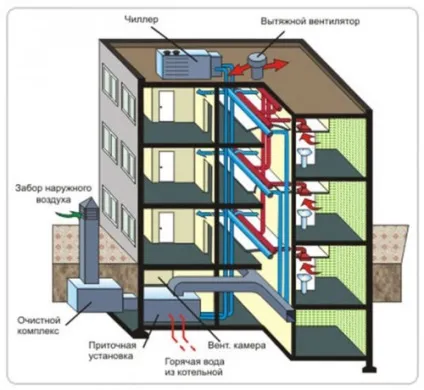

Схема вентиляції багатоповерхового будинку

Крім цих параметрів, вентиляційні стояки в багатоквартирних будинках схожі з подібними системами в каналізаціях приватних будинків. У багатоповерхівках застосовується єдиний стояк, що прямує на дах будівлі.

Для підвищення ефективності на крайньому зверху поверсі іноді ставиться фанова труба. Її підключення проводиться на рівні стелі останнього поверху, але так, щоб цей рівень був не нижче горищного приміщення.

При бажанні зробити перепланування приміщення зі зміною кількості з'єднань із загальним стояком, знадобиться створення проекту і узгодження його з керуючою компанією. Приступати до перепланування можна лише після отримання схвалення. В іншому випадку доведеться в примусовому порядку відновлювати систему за свій рахунок.

Особливості вентиляційної системи в лазні

Головний нюанс полягає в специфіці будови. У зв'язку з невеликими розмірами приміщення стояк часто експлуатується при високих температурах. Труба грає роль теплообмінника з приміщенням, в зв'язку з цим зростає температура відведених і розширюються газів.

Найменший діаметр стояка - 11 сантиметрів. В іншому випадку, гази не зможуть виходити вчасно і будуть потрапляти в баню.

Матеріал для вентиляційного стояка повинен бути міцним, стійким до вологи і перепадів температури.

часті питання

Чи можлива ефективна робота вентиляції в літній період, коли інтенсивно розкладаються органічні речовини? Вентиляція може працювати без збоїв за рахунок теплообміну і повітрообміну між атмосферою і септиком через температурної різниці. Вода в каналізаційній системі тепліше, що також веде до різними показниками в тиску. Все це забезпечує якісне провітрювання.
Через що після недавньої установці вентиляції в будинку знову з'явилися сторонні запахи? Якщо каналізація довгий час не використовувалася, рідина в сифонах висихає, в результаті повітря отримує вільне поширення. Виправити ситуацію можна установкою вентиляційного клапана, фанової труби або заміною сифона на більший розмір
Чи буде промерзати не утеплені стояк в зимову пору року? Стояк НЕ замерзне, якщо каналізація не простоює. Однак якщо регіон характеризується дуже холодною погодою, його потрібно утеплити.

Коли стояк справний, то практично непомітний. У разі ж проблем з вентиляцією, проблема буде відчуватися всіма мешканцями квартири або будинку. Тому грамотне проектування і будівництво вентиляції в каналізаційній системі - важливий етап, що забезпечує комфортне проживання в будинку.
