Вентиляція в панельному будинку пристрій і схема

Повітря є життєво необхідним для людини. При його погану якість в квартирі самопочуття різко погіршується, знижується працездатність. Саме тому дуже важливо очищати повітря в приміщенні, забезпечувати надходження свіжих потоків. І справляється з цим, природно, вентиляція, яка передбачена в кожному багатоквартирному панельному будинку.

Що кажуть нормативи

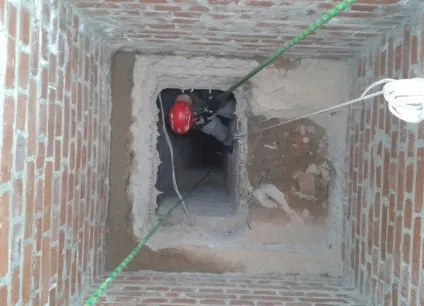

Загальна шахта вентиляційного каналу панельної багатоповерхівки

Згідно СНіП встановлені показники повітрообміну для приміщень в квартирі:

• Кухонне приміщення 90 м3 / год;
• Туалет - 50 м3 / год;
• Ванна кімната і суміщений з нею санвузол - 25 м3 / год;
• Житлові кімнати - 3м3 / год на 1 м2.

Особливості пристрою вентиляції в панельних багатоквартирних будинках

Залежно від того, як збільшено втричі вентиляція в панельному будинку відбувається і повітрообмін в приміщенні. Кожна ванна кімната і туалет має окрему шахту, так звану розгінну. Цей елемент квартирної вентиляції примикає до загальної шахті, за допомогою якої і виводиться брудне повітря з приміщення. Кухонний вентиляційний канал є основним. Вентиляція може мати як круглі, діаметром 150 мм, так і прямокутні шахти.

Дуже поширені квадратні вентканали

Важливо! При установці дверей у ванну і туалет не варто робити їх дуже герметичними. Наявність «щелочек» забезпечить надходження свіжого повітря.

Яка краще ВЕНТСИСТЕМИ в квартирі панельного будинку

Вибір вентиляційної системи проводиться з урахуванням специфічних чинників будівлі:

• кількість поверхів в будинку і на якому з них розташована квартира;
• наявність транспортного і стороннього шуму;
• забрудненості повітря.

Порада! Для будинків, що знаходяться в спальних районах, де рівень шуму менше 50 Дб можна облаштувати природну вентиляцію. А ось, щоб створити комфортні умови в будівлях, де зовнішній шум перевищує 50 Дб показана примусова ВЕНТСИСТЕМИ в квартирі.

Вибирати потрібно з 3-х можливих конструкцій

природна

Забруднене повітря віддаляється з приміщення природним методом: тяга, створювана різницею температур всередині квартиру і на вулиці, виштовхує повітряні маси і виводить їх через вентиляційні канали. Свіже повітря надходить через відкриті кватирки, наявність негерметичності стін, вікон і дверних прорізів.

механічна

Повітропровід може бути металевим або полімерним

При монтажі такої системи відбувається нагнітання і видалення повітря з допомогою встановленого обладнання - вентиляторів.

комбінована

Передбачає поєднання системи вентиляції та повітрообміну. Тобто, вентилятори підмішують чисте повітря в уже реціркуліровать. Для забезпечення такого процесу зовні вентилятора підводиться повітропровід, монтується фільтр. Виводиться «відпрацьований» повітря через вентиляційні шахти природним шляхом.

Порада! Для монтажу комбінованої вентиляції прекрасним варіантом установки є вентилятори канального типу, такі як SolerPalau TD Silent 350/125.

Коли доводиться міняти природну систему на примусову

Вентиляція в квартирі в панельному будинку при його заселенні є природною: свіже повітря потрапляє в приміщення через кватирку і дверні прорізи, а виводиться на вулицю за допомогою основної шахти. Винятком є ​​вентиляція верхніх поверхів. І буває так, що вона не справляється з очищенням повітря. Тоді і встановлюються додаткові вентилятори. Вентиляція в 9 поверховому панельному будинку на останньому поверсі відбувається за допомогою індивідуальних шахт, без приєднання до основного каналу.

Сучасні будівлі «не дихають», а значить схему вентиляцію в конкретній квартирі необхідно переглянути

Важливо! При облаштуванні квартири люди акцент роблять на і зайвої герметизації на догоду сучасним тенденціям енергоефективності. У таких випадках природна вентиляція вже не здатна справлятися зі своїми функціями. А значить вентиляція повинна бути переобладнана в примусову.

Витяжка на кухні - найпростіший спосіб поліпшення повітрообміну

• Підвісні, які кріпляться безпосередньо над газовою плитою. Такі моделі «вловлюють» відпрацьоване повітря і виводять його в індивідуальну шахту.
• Вбудовувані, які монтуються в спеціальному навісній шафі. Деякі моделі цього виду витяжок мають висувні панелі, завдяки яким збільшується площа захоплення.
• Купольні. Цей вид витяжок встановлюється безпосередньо над плитою і має більш сучасний вигляд.

Витяжку можна підключати до загального вентканал

Будь-яка витяжка оснащена фільтром. Для підтримки свіжості в кухні стоїть необхідно своєчасно замінювати багатошарові Жіроулавлівающие фільтри. Витяжка монтується за допомогою кронштейнів або шурупів, а також за бажанням декорується навісною шафою. У навісній шафі розміщується і розетка для живлення електрообладнання.

Монтаж повітроводів в кухні

Встановити витяжку без наявності додаткових повітропроводів не вийде. Для їх монтажу необхідні труби. Як правило, використовуються гофровані повітроводи або пластикові канали. Якщо підключити витяжку до основної вентиляційній системі якість повітрообміну знижується в рази.

Важливі параметри вентиляційних каналів

• Діаметр воздуховода повинен бути дорівнює діаметру витяжного каналу або бути трохи більше. Менший діаметр труби призведе до додаткового навантаження на мотор і утворення стороннього шуму.
• Кількість вигинів труби повинно бути зведене до мінімуму. Чи не дозволяється монтувати повітропровід з ділянками, де кут нахилу дорівнює 90 градусів.
• Довжина вентиляційного каналу повинна бути менше 3 м.

Важливо! Витяжка на кухні є додатковою вентиляцією і не займає основного каналу. Вона використовується як елемент комплексної вентиляції.

При виконанні монтажних робіт по установці витяжки над варильною поверхнею варто врахувати відстань між цими двома об'єктами в залежності від типу плити.

Установка вентилятора у ванній і туалеті

Влаштування вентиляції в панельному будинку передбачає і установку додаткового вентилятора у ванній кімнаті і туалеті. При цьому необхідно забезпечити його приплив через дверні щілини, а кількість вилученого і надійшов повітря повинно бути однаковим.

Згідно з санітарними нормами повітрообмін у ванній і туалеті повинен відбуватися не менше 8 разів / год, тобто повітря за одну годину повинен змінитися в приміщенні повністю восьмикратний. При виборі вентилятора для ванної варто керуватися:

• потужністю обладнання;
• наявністю шуму, що йде від пристрою.
• дизайном і забарвленням.
• наявністю додаткових функцій.

Порада! Для ванної кімнати та туалету сьогодні можна придбати безшумні вентилятори з таймером і захистом від вологості, такі як Maico ECA 100 ipro, SolerPalau SILENT-100 CRZ DESIGN ECOWATT. Таке обладнання виділяє не більше 35 ДБ шуму, що невловимо для слуху.

Порятунок потопаючих - справа рук самих потопаючих

Загальна схема вентиляції в висотному панельному будинку

Відповідно до Житлового кодексу обслуговуванням комунікацій в багатоквартирних будинках займається керуюча компанія. Саме в цю службу варто звертатися для огляду воздухоотводов загальної вентиляційної системи і її прочистки. Правильний догляд за вентиляційними шахтами сприяють їх функціональності. Перебудову вентиляційної системи в квартирі панельної багатоповерхівки проводиться тільки після отримання згоди мешканців і дозволів в держустановах.
