Установка біметалевих радіаторів опалення, як зробити монтаж своїми руками, деталі на фото і

Клімат вУкаіни такий, що житло доводиться опалювати часто - всю зиму, а також частина весни і літа. Тому якість, надійність і економічність опалювальних приладів для дому - першорядне завдання для дбайливого господаря. Тим більше що останнім часом на ринку з'явився багатий вибір. До традиційних чавунним батареям додалися сталеві, алюмінієві та біметалеві.

Саме біметалічні радіатори опалення установка яких за своєю популярністю «переплюнула» всіх конкурентів, впевнено виходять в лідери. І тому є чимало причин.

Що є система опалення

Це сукупність пристроїв для створення комфортного мікроклімату в приміщенні, де живуть і трудяться люди. Комфортна температура для людини - це приблизно 20 ° С. Будь-які приміщення, навіть ретельно утеплені, втрачають тепло, що виходить в навколишній простір через стіни, підлогу і вікна. Тому для підтримки комфортної температури в приміщення потрібно постійно подавати таку кількість тепла, яке заповнює його втрати.

Основні вимоги, що пред'являються до опалювальних приладів:

Механічна міцність. У централізованих системах теплопостачання теплоносій подається під високим тиском, зазвичай - не менше 10 атмосфер, щоб тепло воно досягло аж верхніх поверхів багатоповерхових будинків. Так що міцність - це ключова вимога до батарей.
Стійкість до корозії. Вода сама по собі агресивне середовище, активно взаємодіє з більшістю металів. При високій температурі і тиску агресивність тільки зростає, особливо з огляду на регулярне підмішування в теплоносій лужних добавок, що зменшують утворення накипу.
Максимальна тепловіддача. В умовах центрального теплопостачання бажано якомога краще енергію теплоносія відібрати для нагріву приміщення.
Батареї повинен гармоніювати з інтер'єром приміщення, в якому вони встановлюються.

Установка біметалевих батарей - кращий вибір

З точки зору споживчих характеристик такі радіатори об'єднують кращі риси сталевих і алюмінієвих радіаторів:

Сталева міцність. Біметалічні радіатори розраховані на внутрішній тиск порядку 40 - 50 атмосфер. Вони не тільки спокійно витримують стандартний тиск теплоносія в 10 атмосфер, а й гідродинамічні удари, які нерідкі в початку опалювального сезону (прочитайте також: "Радіатори опалення біметалічні: технічні характеристики, різновиди та пристрій").
Сталева стійкість. Біметалічні радіатори значно краще чинять опір корозії, ніж алюмінієві, і розраховані на експлуатацію протягом двадцяти років і більше, при належній до них увазі (детальніше: "Що краще: алюмінієві або біметалічні радіатори - порівняльна характеристика").
Алюмінієва тепловіддача. Біметалеві батареї, виготовлені зі сталі та алюмінію, лише трохи поступаються по тепловіддачі чисто алюмінієвим приладів.
Алюмінієва естетичність і зручність. Радіатори з «авіаційного» металу після масового виходу на ринок відразу «переплюнули» за популярністю дорогі сталеві і непідйомні чавунні (прочитайте: "Сталеві радіатори: технічні характеристики, переваги та недоліки"). Алюмінієві радіатори було зручно і легко монтувати, вони виглядали гарніше батарей з інших матеріалів. Правда, з часом у всій красі проявилися і їх негативні сторони - низька міцність і корозійна невинослівость. Біметалічні ж радіатори, зберігаючи приємний зовнішній вигляд алюмінієвих конструкцій, дорожче їх всього на 20% в середньому (прочитайте також: "Підключення біметалевих радіаторів опалення: способи пристрою").
Канали для теплоносія в біметалевих радіаторах стали робити з малим діаметром. Це дозволило різко зменшити обсяги теплоносія, що проходить через батарею. А малі обсяги набагато простіше регулювати! Установка на вході в радіатор регульованого клапана (термостата) дозволила плавно змінювати температуру, що віддається батареєю.

Проблема вибору радіаторів

Універсального рішення на сьогоднішній день не існує. Різні завдання вимагають різних рішень.

Скажімо, використання алюмінієвих радіаторів в квартирах, розрахованих на централізоване теплопостачання - погана ідея:

Алюміній - м'який метал і може банально не витримати великих перепадів тиску теплоносія.
Сталь, з якої виготовлені труби для проходження по ним теплоносія до батарей, поступово вступає в реакцію з гарячою водою, яка перебуває під сильним тиском. Одержаний в результаті розчин солей посилено взаємодіє з алюмінієм.
Сам по собі алюміній - зовсім інертний матеріал. У місці його контакту зі сталлю протікають помітні реакції корозії. Справа в тому, що алюміній і нелегована сталь складають так звану гальванічну пару, тобто псування в місці контакту цих двох металів - лише питання часу.

Біметалеві батареї позбавлені всіх перерахованих недоліків:

Їх міцність така, що радіатори гарантовано витримують п'ятикратне перевищення звичайного для централізованих мереж тиску теплоносія в 10 атмосфер.
Відмінний зовнішній вигляд і велика різноманітність форм і розмірів.
Монтувати біметалічні радіатори буде складніше, ніж алюмінієві, але не набагато - при порівнянних розмірах біметалічний радіатор буде важче приблизно в півтора рази чисто алюмінієвого.

На сьогодні застосовують біметалеві радіатори, виготовлені за двома технологіями:

Сталевий каркас - теплоносій циркулює по сталевих трубах і не контактує з алюмінієм. «Авіаційним» металом лише прикриті сталеві труби для поліпшення конвекції і зовнішнього вигляду батарей.
Посилені канали - використовує принцип залізобетону (два матеріали взаємно доповнюють і підсилюють один одного). За цією технологією алюмінієві труби на критичних ділянках посилені сталевими вставками. Слід знати, що при неправильному монтажі ці вставки можуть перекрити просвіт труби.

Особливістю експлуатації біметалевих радіаторів є характерні постукування при нагріванні і охолодженні батарей (прочитайте: "Біметалічні радіатори опалення: які краще вибрати"). Справа в тому, що алюміній і сталь по-різному розширюються, тому в місці контакту наявні напруги.

Як встановити біметалічний радіатор опалення без проблем?

При монтажі біметалевих радіаторів опалення обов'язково треба дотримуватися рекомендацій виробника обладнання. Для цього досить уважно прочитати прикладену докладну інструкцію. На перший погляд в установці радіаторів немає нічого складного і встановити радіатори може власними руками будь-який господарський чоловік. Однак краще все-таки довірити цю роботу професіоналу, якого вчили, як встановити біметалічний радіатор опалення з гарантією якості установки (читайте також: "Правильна установка батарей опалення: інструкція").

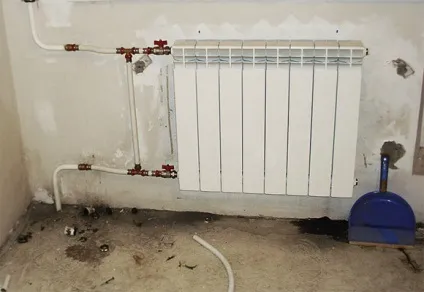

Установка біметалевих радіаторів своїми руками

Розмічаємо місця для кронштейнів кріплення, враховуючи положення труб і конструкцію радіатора. Бажано використовувати рівень для акуратної установки радіаторів опалення своїми руками і запобігання перекосів. При розмітці слід врахувати мінімально допустимі відстані радіаторів від підлоги і стін;
Вішаємо батарею;
З'єднуємо її з підводять трубами;
Встановлюємо випускний клапан для відведення повітря.

Зауваження: декоративні елементи, що закривають батареї (штори, ширми, екрани) погіршують теплообмін і тому не рекомендуються до використання.

Як розрахувати кількість секцій для біметалічною батареї

Число секцій розраховується за формулою S x 100 / W
S - площа кімнати,
W - паспортна потужність секції радіатора, вказується виробником у технічній документації.
Розрахунок проводиться не для всього приміщення в цілому, а для кожної кімнати окремо.
Тип радіатора не враховується в розрахунку.

приклад розрахунку

Необхідно для житлової кімнати площею 15 квадратних метром підрахувати кількість секцій, кожна з яких має потужність в 200 Вт.

Установка біметалевих радіаторів опалення з 8-ю секціями з запасом зігріє житлову кімнату.

Батареї опалення біметалеві установка яких доступна будь-якому господарському чоловікові - кращий опалювальний прилад в квартирі з централізованим теплопостачанням.
