Установка аварійки на ваз 2101

Ось схема включення поворотів ВАЗ 2101:

1 - підфарники;
2 - бічні покажчики повороту;
3 - акумуляторна батарея;
4 - генератор;
5 - вимикач запалювання;
6 - блок запобіжників;
7 - реле-переривник покажчиків повороту;
8 - контрольна лампа покажчиків повороту;
9 - перемикач покажчиків повороту;
10 - задні ліхтарі

А це схема включення поворотів і аварійної сигналізації ВАЗ-2106:

1 - підфарники; 2 - бічні покажчики повороту; 3 - акумуляторна батарея; 4 - генератор; 5 - вимикач запалювання; 6 - основний блок запобіжників; 7 - додатковий блок запобіжників; 8 - реле-переривник аварійної сигналізації і покажчиків повороту; 9 - контрольна лампа покажчиків повороту в спідометрі; 10 - вимикач аварійної сигналізації; 11 - задні ліхтарі; 12 - перемикач покажчиків повороту в перемикача трьохважеля.

А це схема підключення реле поворотів ВАЗ-2106 (вид на контакти):

Підключення виконуємо в такій послідовності:

1. Від'єднуємо старе реле поворотів (бочонок) і підключаємо блакитний провід до 3 висновку нового реле, це контролька на щитку.

2. Під'єднуємо до 4 висновку нового реле шматочок дроту, при кріпленні нового реле прикрутимо його до маси.

3. Білий з чорним провід (іноді фіолетовий) приєднуємо до 2 висновку реле і до 7 висновку кнопки аварійки (номера на кнопці написані ззаду).

4. Помаранчевий провід (запалювання) додаємо і приєднуємо до висновку №2 кнопки.

5. 1 висновок реле поворотів з'єднуємо з виведенням №4 кнопки аварійки.

6. На 8 висновок кнопки подаємо постійне харчування, наприклад з першого запобіжника.

7. 1 висновок кнопки підключаємо до блакитного проводу в фішці тубуса.

8. 3 висновок кнопки підключаємо до блакитного з чорною смугою в фішці тубуса.

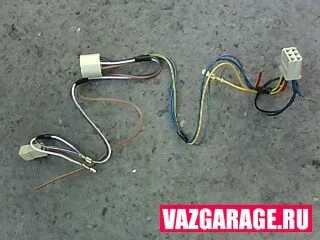

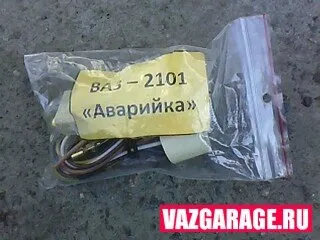

Є ще такий варіант. На ринку продається готова проводка для підключення аварійної сигналізації:

Установка аварійки на ВАЗ 2101:
Червоний - до білого з чорною смугою (або фіолетовий), це навантаження.
Жовтий - до блакитного (це контролька).
Синій - до помаранчевого (запалювання).
Коричневий з червоною смугою - постійний плюс (наприклад на першому запобіжнику).
Білий і коричневий з білою смугою до фішці тубуса (лівий і правий повороти).

Кріпимо реле поворотів на місце старого, не забувши про маси. Вирізаємо круглий отвір під кнопку аварійки (ідеально підходить отвір насоса омивача, але не на всіх моделях). Якщо у Вас є бажання якось змінити на краще автомобіль, раджу встановити передні скла від ВАЗ 2107 своїми руками, виглядає просто супер!
