Установка 2 din магнітоли в renault logan

Штатний розмір для установки магнітоли в Renault Logan першої та другої фази, а також нового покоління має стандартні параметри - 1 DIN (178 х 50 х 180 мм)

Вартість перехідних рамок на Renault Logan в середньому 2 500 рублів.

У даній статті описаний процес перероблення рамки 1din в 2din

Для початку робіт необхідно зняти штатну магнітолу і пластикову панель (рамку)

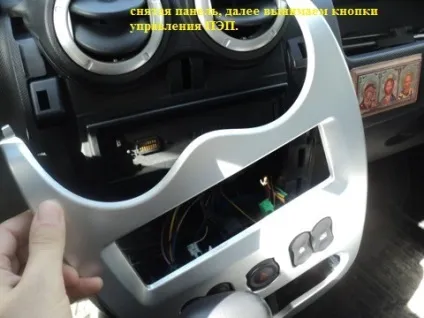

Знімаємо панель на засувках, виймаємо кнопки

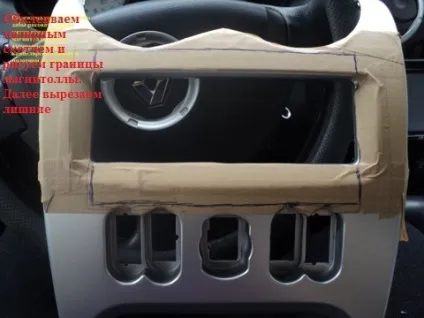

Обклеюємо хорошим паперовим скотчем плановане місце вирізу, відміряє потрібний розмір.

Фізичний розмір стандарту 2 DIN - 178 х 100 х 180 мм.

У нашому випадку виходить впритул до повітропроводів і нижнім кнопок.

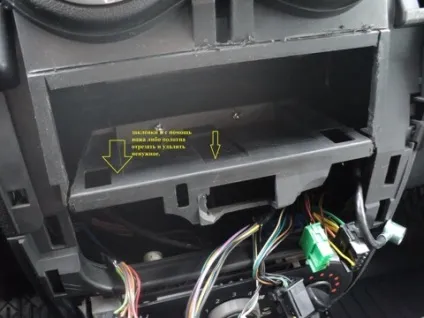

Далі приміряємо рамку, приміряємо магнітолу в рамці і вирізаємо все зайве в посадковому відсіку

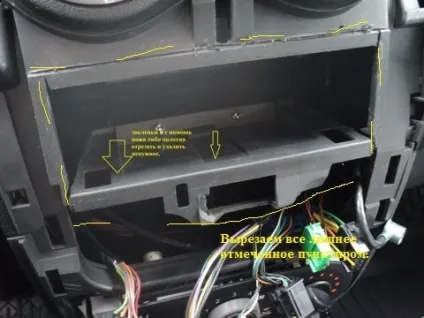

Знадобиться вирізати все, що зазначено пунктиром на фото

Дана деталь буде не потрібна

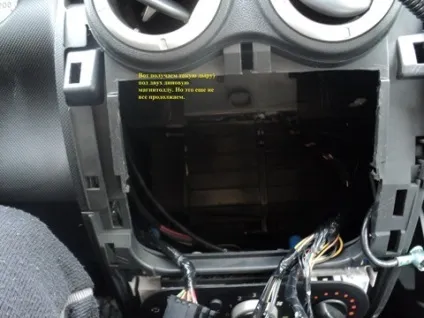

В результаті нехитрих хірургічних операцій отримуємо відсік для установки двухдінової магнітоли в Рено Логан

Приступаємо до установки двухдінової магнітоли JVC AVX 736

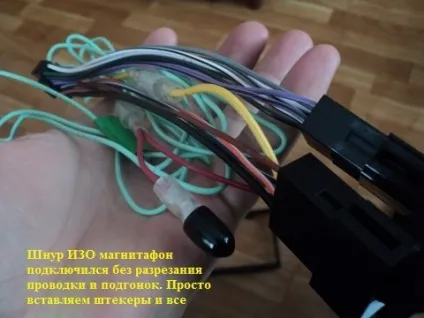

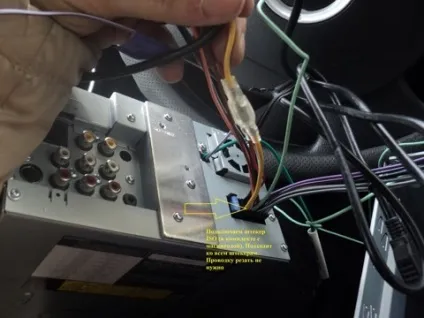

Підключаємо стандартний ISO штекер, який є в комплекті магнітоли.

Різати дроти не потрібно.

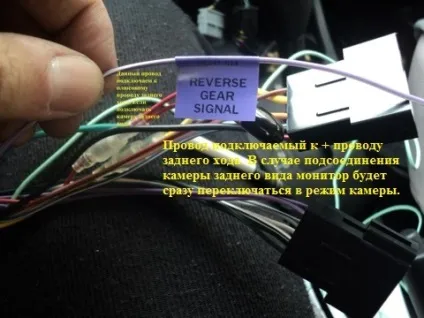

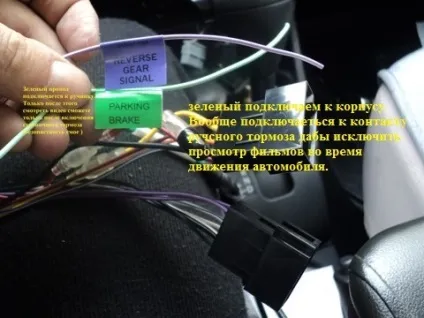

Фіолетовий провід підключається до "плюса" лампи заднього ходу. Це необхідно для роботи камери заднього виду (при її установці)

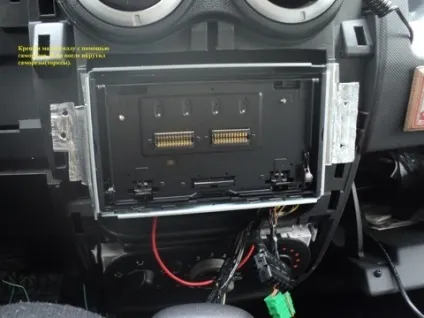

Закріплюємо магнітолу за допомогою саморізів

Так виглядає встановлена ​​магнітола з рамкою з комплекту, але без штатної пластикової панелі.

Панель доведеться доопрацювати. Або встановити готову перехідну рамку на 2 DIN.

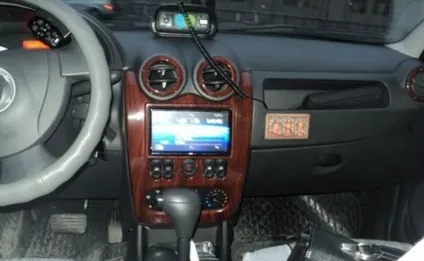

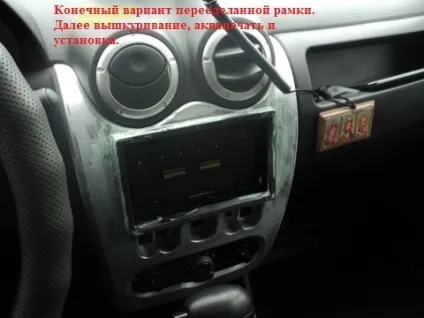

Підсумковий варіант переробленої рамки для установки двухдінової магнітоли на Logan.

В даному випадку її ошкурить для подальшої аквапечаті.

USB-провід виводимо в будь-який зручний місце. В даному випадку бардачок.

Додатково можна встановити USB-розетку.
