Туристична пальник своїми руками, мозгочіни
Доброго дня, мозгочіни. У цьому керівництві я розповім про створення простої та високоефективної туристичної пальника з Термостакан.
Даний пальник по суті є газогенератором, так як відпрацьовані гази при згорянні твердого палива подаються знову в топку, тим самим підвищуючи ККД саморобки. Пальники подібної конструкції через свою простоту, дешевизну і ефективності широко застосовуються в країнах третього світу. Корпус мозгоподелкі виконаний зі звичайного металевого Термостакан, який легко придбати в туристичному магазині. Отже, приступаємо!
Крок 1: Принцип дії
Даний пальник-газогенератор складається з двостінного мозгостакана. в зовнішній стінці якого знизу висвердлені отвори для подачі повітря, а у внутрішній стінці отвори зроблені і знизу і зверху. Через нижні отвори внутрішньої стінки надходить повітря і газ СО, який утворюється при згоранні твердого палива і через верхні отвори повертається в «топку» для повного згоряння.
Крок 2: Зовнішня стінка

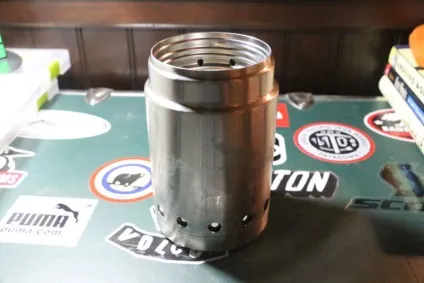

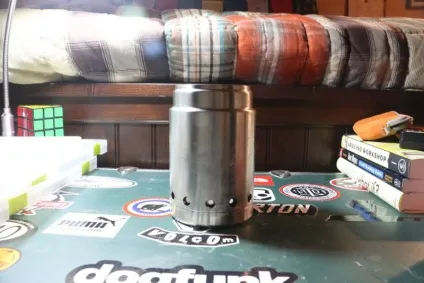

На висоті 2 см від дна склянки по колу висвердлюємо отвори. Я для початку свердлив отвори 3 мм свердлом, а потім рассверливают їх до 9мм. Всього у мене вийшло 12 отворів на рівній відстані один від одного. При свердлінні цих отворів на внутрішній стінці можуть з'явитися вм'ятини від свердла, не переживайте, вони допоможуть в наступному кроці.
Крок 3: Внутрішня стінка

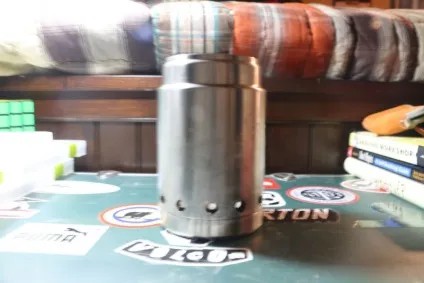

Свердлом діаметром 5мм висвердлюємо отвори у внутрішній стінці саморобки. орієнтуючись на центри отворів зовнішньої стінки, і вм'ятини 🙂
Крок 4: Верхні отвори

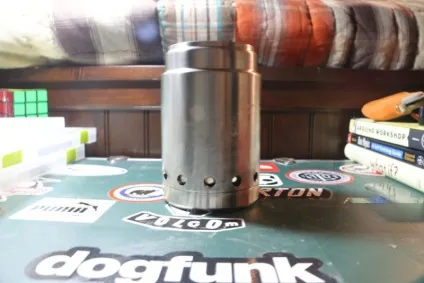

Досить важкий крок, так як належить висвердлити отвори тільки у внутрішній стінці не пошкодивши зовнішню. Для цього розмічаємо центри отворів по верхній окружності внутрішньої стінки, накерніваем їх, щоб не зсковзувало мозгосверло. і свердлимо отвори діаметром 5мм.
Крок 5: Тестування

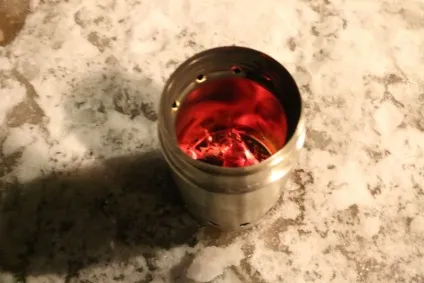

Настав момент перевірити працездатність саморобки. Я поклав в топку кілька дерев'яних трісок і шматочки паперу, розпалив, і потім хвилини через дві пальник перестала диміти - почалася подача газу з верхніх отворів в нижні. Виглядає цей процес газогенерации цікаво.
Крок 6: Підставка
Щоб пальник використовувати за призначенням, тобто для розігріву води і води, потрібно зробити підставку під казанок. Шляхом проб і помилок, за допомогою мого батька, я підібрав найбільш підходящий мозговаріант підставки.

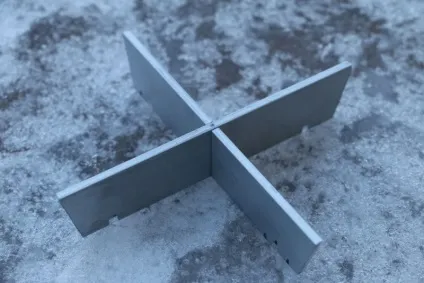

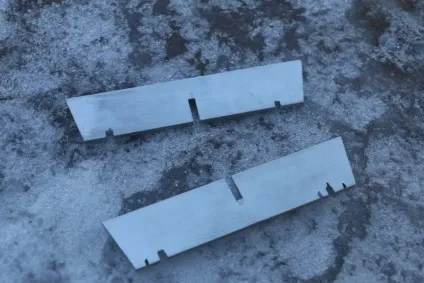

Отже, зі смуги алюмінію завтовшки 3 мм і шириною 2.5см вирізаємо дві деталі, які при схрещуванні будуть утворювати підставку, і випилюємо в них прорізи для побудови та встановлення на пальник.
Крок 7: Пальник зроблена!

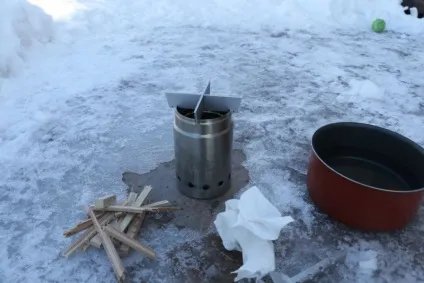

Мобільна, проста і високоефективна пальник готова! Літр води на ній закипає за 6-10 хвилин, але це ще не все, приступаємо до доопрацювання нашої мозгоподелкі.
Крок 8: Термоелектричний нагнітач повітря
Зробивши пальник я «загорівся» провести її апгрейд, а саме встановити нагнітач на основі елемента Пельтьє. Сам нагнітач виконаний в металевому корпусі, всередину якого встановлений маленький вентилятор живиться електрикою від елемента Пельтьє, який підведений до корпусу пальника. Через різницю температур на теплому склянці і холодному корпусі нагнітача елемент виробляє струм, за допомогою якого вентилятор нагнітає повітря в топку, збільшуючи тим самим потужність вироби.
Матеріали для нагнітача:
- Елемент Пельтьє і термопаста
- алюмінієвий корпус
- вентилятор 12V 0.14A
- діод Шотки 1А 40V
- силіконова маса або подібний матеріал для герметизації вентилятора
- металева трубка
Крок 9: Монтаж вентилятора
Усередині мозгокорпуса розмічаємо і висвердлюємо отвори для кріплення вентилятора, а на виході вентилятора висвердлюємо отвір діаметром 1см для установки нагнітаючої трубки. Потім закріплюємо в корпусі і вентилятор і трубку, при цьому трубку потрібно вибрати такого діаметру, щоб вона щільно входила в одне з нижніх отворів пальника.
Крок 10: Елемент Пельтьє
На зовнішній стороні корпусу розмічаємо отвори під дроти від елемента Пельтьє, висвердлюємо їх 3мм-м свердлом, пропускаємо через них дроти, а потім за допомогою термопасти приклеюємо елемент до корпусу.
Далі дроти від елемента з'єднуємо з вентилятором, червоний провід з червоним, чорний з чорним, при цьому в розрив плюсового, червоного, дроти встановлюємо діод Шотки, білою смугою до вентилятора. Щоб уникнути замикання всі з'єднання ізолюємо, а елемент Пельтьє по периметру додатково закріплюємо смужками силіконової маси. Цією ж масою можна закріпити вентилятор, щоб він не деренчав під час роботи.
Крок 11: Герметизація воздуховода
За допомогою силіконової твердне маси, або іншим відповідним способом, формуємо герметичне з'єднання нагнетательной трубки і виходом мозговентілятора.
Крок 12: Кришка корпусу нагнітача

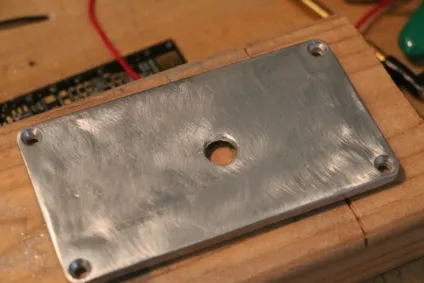

У кришці нагнітача висвердлюємо отвір діаметром 1см навпроти входу вентилятора, через яке він буде всмоктувати повітря і примусово подавати його в топку. Потім прикручуємо кришку до нагнітача і все, саморобка доопрацьована!
Дякую за увагу, і сподіваюся моє мозгоруководство буде вам корисно!
Люблять ці американці поганити хороші речі ...
«А потім за допомогою термопасти приклеюємо елемент до корпусу.»
а в оригіналі: «Thermoelectric module and compound». Компаунд це ніяк не термопаста. Термопаста НЕ клеїть це раз, завдавши термопасту (ну, порахуємо, що використовуємо термоклей), як на фото, ми створимо невелике, але все ж теплозамиканіе сторін елемента. Мабуть, це щось на зразок холодної зварювання.
На мою цей компресор-улучшайзеров навпаки перешкоджатиме поверненню чадного газу в ТОМПО, т.к створює потім висхідного повітря. Те, що елемент Пельтьє знаходиться на такій великій відстані, за двома стінками, теж не дуже добре. Поправте, може я не правий.
