Тестування інвертора жк-дисплея ноутбука

Розповім про тестування плати інвертора матриці ноутбука.

Несправність інвертора дисплея дуже схожа на несправність самих ламп підсвічування. В обох випадках екран чорний, а зображення дуже слабке, ледь помітне під яскравим прямим світлом.

Існує тільки один спосіб перевірити інвертор. Це або заміна плати інвертора на замедомо робочу або підміна ламп на свідомо робочі. Нагадаю, що вихідна напруга на лампи до 1500 В, так що на ходу не варто його міряти мультиметром :)

У більшості випадків я підмінюю саме лампу. Чому? Тому, що більшість ламп універсальні і будуть працювати так чи інакше (яскравіше або темніше) з майже будь-якими инверторами, за умови однакових коннектор ламп і інвертора.

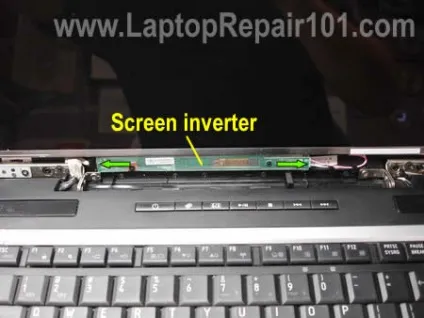

Плата інвертора розташована всередині панелі дисплея під матрицею. У більшості ноутбуків до плати можна дістатися, знявши оправу матриці. У плати інвертора коннектори з обох кінців. Ліва сторона плати з'єднана з кабелем, що йде до материнської плати. Права сторона має коннектор, який підключається до 1 або 2 (в Sony VAIO) лампам підсвічування.

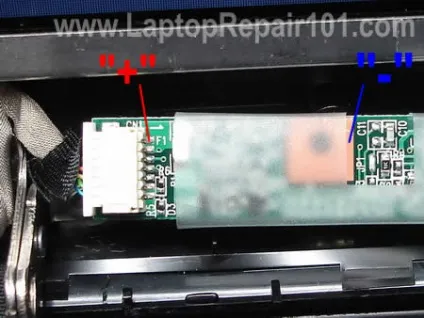

Щоб переконатися, що на інвертор подається напруга з мат. плати через кабель LCD, слід використовувати мульметр. Зазвичай треба з'єднати "+" мультиметра з контактом 1 коннектора, а "-" з землею, наприклад, з отвором під шурупи. Зазвичай має виходити 19.4V на цій стороні інвертора.Главное, що не закоротити інвертор!

Якщо харчування на інвертор подається, а екран чорний, то або несправний інвертор або лампа. Перевіримо це, замінивши на свідомо справну лампу.

Необхідно відключити лампу від правої частини інвертора і підключити справну. Не страшно. якщо вона буде коротшим. Чим довше лампа, тим більша напруга має подаватися на неї на запалювання.

Якщо зі справною лампою зображення з'явиться, то несправний саме інвертор. Скажу, що замінити лампу на нову значно важче, ніж плату інвертора.

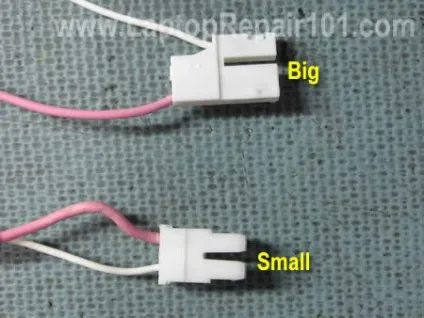

Існує 2 типи роз'ємів ламп підсвічування: великі і маленькі (на фото нижче). Найчастіше зустрічаються саме маленькі роз'єми.

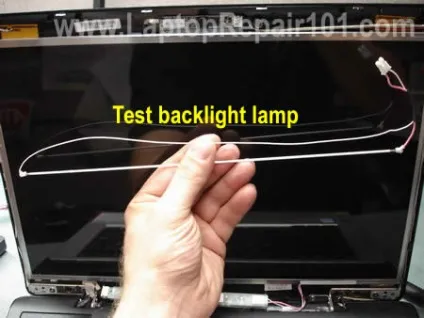

Отже, ми відключаємо сам дисплей і підключаємо лампу для перевірки.

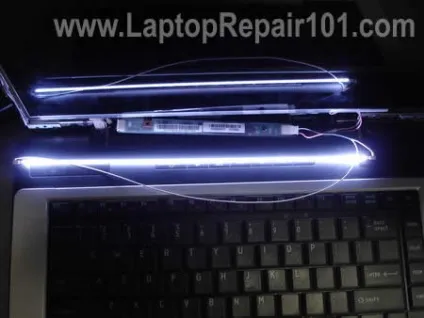

Включаємо ноутбук і дивимося на лампу. В цьому і полягає перевірка.
