Теплообмінник опалення пластинчасті, підключення для системи приватного будинку

З чого складається сучасний теплообмінник

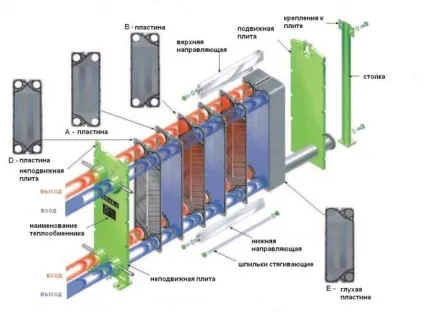

Теплообмінник сучасного типу складається з декількох частин, кожна з яких грає свою важливу роль:

• нерухомою плити, до якої приєднуються всі підводяться патрубки;
• притискної плити;
• теплообмінних пластин зі вставленими прокладками ущільнювального типу;
• верхньої і нижньої направляючих;
• задньої стійки;
• шпильок з різьбленням.

На даному зображенні представлений кожухотрубний теплообмінник.

Завдяки такій унікальній конструкції теплообмінник здатний забезпечувати найбільш ефективну компоновку всієї поверхні використовуваного теплообмінника, що дає можливість створювати невеликий за габаритами апарат опалення. Абсолютно всі пластини в зібраному пакеті однакові, тільки частина з них розгорнута до іншої під кутом в 180 градусів. Саме тому під час необхідного стягування всього пакету повинні утворюватися канали. Саме через них під час процесу нагріву і протікає робоча рідина, яка бере участь в теплообміні. Завдяки такій компоновці елементів системи досягається правильне чергування каналів.

На сьогоднішній день можна сміливо стверджувати, що теплообмінники пластинчастого типу з-за своїх технічних характеристик є більш популярними. Ключовий елемент будь-якого сучасного теплообмінника - це теплопередающие пластини, які виготовляються зі сталі, не схильною до корозії, товщина пластин знаходиться в діапазоні від 0,4 до 1 мм. Для виготовлення використовується високотехнологічний метод штампування.

Під час роботи пластини притискаються один до одного, утворюючи тим самим щілинні канали. Лицьова сторона кожної з таких пластин має спеціальні канавки, куди спеціально встановлюється гумова контурна прокладка, яка забезпечує повну герметичність каналів. Всього є чотири отвори, два з них необхідні для забезпечення підведення і відведення води, що нагрівається середовища до каналу, а два інші відповідають за запобігання випадків перемішування гріє і нагрівається середовищ. На випадок прориву одного з малих контурів пластинчасті теплообмінники захищені дренажними пазами.

Якщо має місце велика різниця у витраті середовищ і зовсім невелика відмінність в кінцевих температурах, тобто можливість багаторазово використовувати теплообмінний процес, який відбуватиметься через петлеобразное напрямок потоків.

Використовувана схема теплообміну

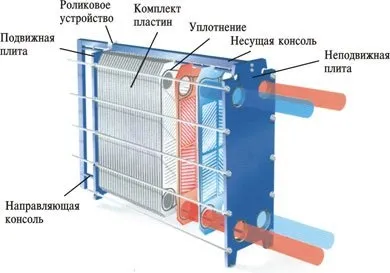

Схема пристрою теплового агрегату пластинчастого типу.

Пластинчасті теплообмінники забезпечують таку схему теплообміну, при якій рідини рухаються назустріч, тобто в постійному противотоке. У тих місцях, де вони перетікають, як правило, встановлюють сталеву пластину або спеціальне подвійне гумове ущільнення. Так можна домогтися повного виключення змішання рідин.

Використовуваний вид гофрування пластин, а також їх необхідну кількість, яке встановлюється в раму, залежить від експлуатаційних вимог, що пред'являються до пластинчастому теплообміннику. Матеріал, який використовується для виготовлення ущільнюючих прокладок, може бути різним. Це залежить від умов застосування самих теплообмінників. Зазвичай при виготовленні використовують різні полімери, за основу яких беруться синтетичні або натуральні каучуки.

Пластинчасті теплообмінники: області застосування

Пластинчасті теплообмінники застосовуються в системі опалення будинку, гарячого водопостачання, в системах кондиціонування в великих котеджах, школах, садках, басейнах, в цілих мікрорайонах, а також в системі опалення будинків сільській місцевості. Широке застосування пластинчасті теплообмінники знайшли в харчовій промисловості.

Теплообмінники для опалення мають ряд незаперечних переваг у порівнянні з іншими пристроями, використовуваними для створення відповідного мікроклімату.

Подібні опалювальні прилади мають ряд переваг над іншими видами.

Позитивні якості

Серед основних позитивних якостей пристрою, що забезпечує опалення, можна відзначити наступні:

• високий рівень компактності;
• пластинчасті теплообмінники мають високий коефіцієнт теплопередачі;
• коефіцієнт теплових втрат максимально низький;
• втрати тиску знаходяться на мінімальному рівні;
• виконання монтажно-налагоджувальних, ремонтних і ізоляційних робіт вимагає низьких фінансових витрат;
• при можливому засміченні цей пристрій може бути розібрано, очищено і зібрано назад всього двома робочими вже через 4-6 годин;
• є можливість додати потужність пластин.

Крім того, завдяки своїй простоті підключення теплообмінника до системи опалення може бути здійснено просто на підлозі в тепловому пункті або на звичайній несучої конструкції блочного теплового пункту. Окремо варто відзначити низький рівень загрязняемости поверхні теплообмінника, що викликано високою турбулентністю потоку рідини, а також завдяки якісній полірування використовуваних теплообмінних пластин. На сьогоднішній термін експлуатації ущільнювальної прокладки у провідних європейських виробників становить не менше 10 років. Термін же служби пластин становить 20-25 років. Вартість заміни ущільнювальної прокладки може становити 15-25% від загальної вартості всього агрегату.

Дуже важливо, що після проведення детального розрахунку конструкцію сучасного пластинчастого теплообмінника можна змінити під необхідні і зазначені в технічному завданні характеристики (варіативність конструкції і змінність завдання). Абсолютно всі пластинчасті теплообмінники стійкі до високого рівня вібрації. У сучасних апаратів системи опалення наслідки можливих гідроударів зведені практично до нуля.
